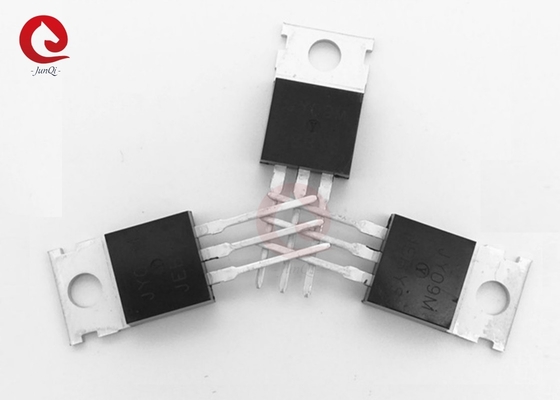

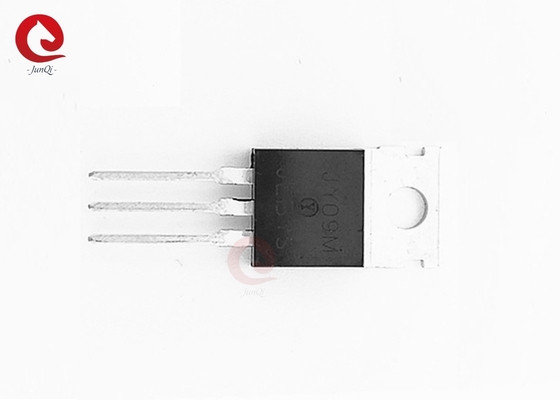

JY09M N تشغيل القناة MOS IC إلى 220 70V 90A MOSFET الطاقة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	JEUNKEI
إصدار الشهادات:	ISO9001,CE
رقم الموديل:	JY09M

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 قطعة (عينة متاحة)
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	جناح للتصدير
وقت التسليم:	تعتمد على كمية الطلب / قابل للتفاوض
شروط الدفع:	بـ (تـي) ، بـ (بـايـبـال)
القدرة على العرض:	1000 قطعة في اليوم

مفصلة وصف المنتج

الاسم:	N قناة تعزيز وضع الطاقة MOSFET	النموذج رقم:	JY09M
النوع:	قناة N	جهد مصدر الصرف:	70 فولت
تيار التصريف المستمر:	90 أمبير (درجة الحرارة = 25 درجة مئوية)	ماكس تبديد الطاقة:	162 واط
تقاطع التشغيل ونطاق درجة حرارة التخزين:	-55 درجة مئوية ~ +175 درجة مئوية
إبراز:	JY09M وضع تعزيز الطاقة mosfet,N قناة تعزيز وضع الطاقة MOSFET,70V 90A وضع تعزيز الطاقة mosfet , N Channel enhancement mode power mosfet , 70V 90A enhancement mode power mosfet

الوصف العام:

يستخدم JY09M أحدث تقنيات معالجة الخنادق لتحقيق كثافة الخلية العالية ويقلل من مقاومة التشغيل مع شحنة بوابة منخفضة.هذه الميزات تجمع بينها لجعل هذا التصميم جهاز فعال للغاية وموثوق به للاستخدام في تطبيق تبديل الطاقة ومجموعة واسعة من التطبيقات الأخرى.

الخصائص:

● 70V/90A، RDS ((ON) ≤6.8mΩ@VGS=10V
● التبديل السريع وتعافي الجسم العكسي
● تشخيص كامل لجهد وتيار الانهيارات الجليدية
● حزمة ممتازة لتبديد الحرارة بشكل جيد

التطبيقات:

● تطبيق تبديل الطاقة
● دوائر عالية التردد
● إمدادات كهرباء لا تتوقف

وصف رقم التعريف:

القيم القصوى المطلقة ((Tc=25 درجة مئوية ما لم يذكر خلاف ذلك):

الرمز	المعلم		الحد	الوحدة
VDS	فولتاج مصدر الصرف		70	V
VGS	الجهد من مصدر البوابة		± 20	V
أناد	التيار المستمر	TC=25°C	90	أ
أناد	التيار المستمر	TC=100°C	65	أ
أناد.م.	التيار التنفسي النبضي		315	أ
(ب)د	الحد الأقصى لتفريغ الطاقة		162	W
TجTSTG	نطاق درجة حرارة التقاطع التشغيلي وتخزين		-55~+175	°C
RΘJC	المقاومة الحرارية-الارتباط مع القضية		0.85	°C/W
RΘJC	المقاومة الحرارية - التقاطع مع البيئة		62.5	°C/W

JY09M N تشغيل القناة MOS IC إلى 220 70V 90A MOSFET الطاقة 1

TO220-3 مخططات الحزمة

الرمز	م م م			INCH			الرمز	م م م			INCH
الرمز	MIN	الاسم	ماكس	MIN	الاسم	ماكس	الرمز	MIN	الاسم	ماكس	MIN	الاسم	ماكس
أ	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
ب	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
ب2	1.23	-	1.36	0.048	-	0.054	(ل)	12.75	-	13.17	0.502	-	0.519
ج	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
د	15.40	15.60	15.80	0.606	0.614	0.622	L2	250 ريف.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	ق	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
