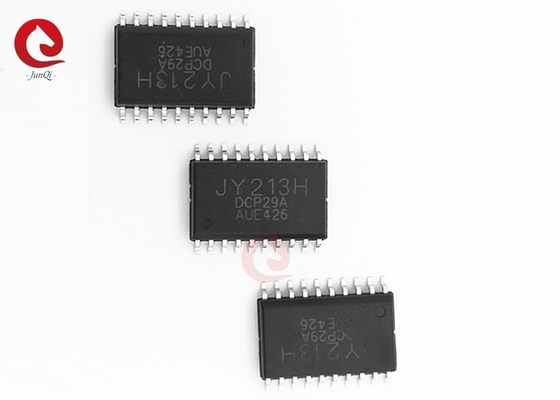

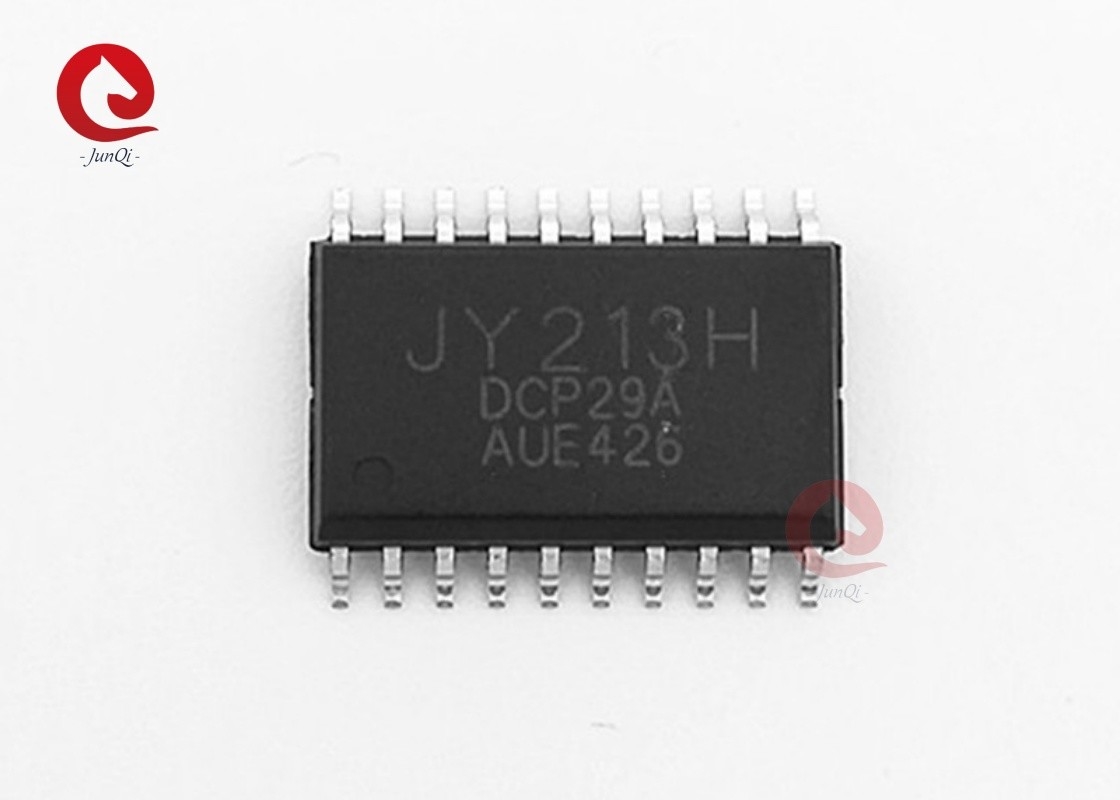

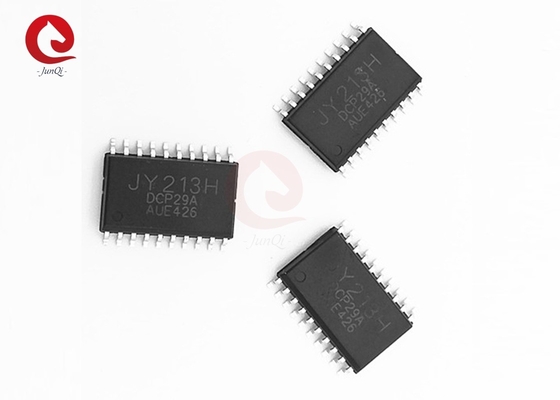

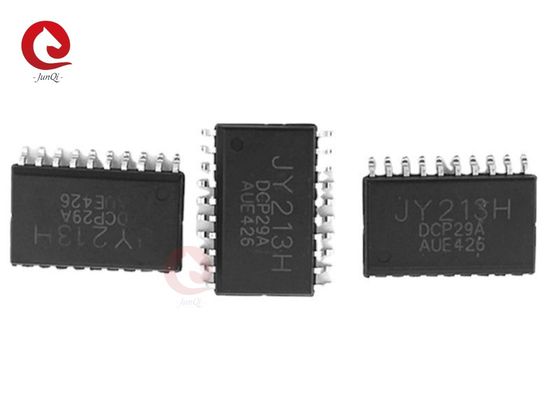

JY213H SOP20 BLDC محرك محرك MOSFET / IGBT محرك عالية السرعة عالية الجهد المحرك بوابة ثلاثية المراحل

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	JEUNKEI
إصدار الشهادات:	ISO9001,CE
رقم الموديل:	جي واي 213 اتش

شروط الدفع والشحن:

الحد الأدنى لكمية:	50 قطعة (عينة متاحة)
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	جناح للتصدير
وقت التسليم:	تعتمد على كمية الطلب / قابل للتفاوض
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	10000pcs شهريا

مفصلة وصف المنتج

الاسم:	MOSFET طاقة عالية السرعة	النموذج رقم:	جي واي 213 اتش
نوع الحزمة:	SOP20	نوع القناة:	سائق جانبي مرتفع بنصف جسر
يقود:	سائق يصل إلى بوابات نصف الجسر ثلاثية الطور	نوع الشبكة:	محرك بوابة ثلاثي الطور عالي الجهد
منطق الإدخال متوافق:	3.3 فولت، 5 فولت، 15 فولت	عملية الجهد العالي:	600 فولت
مرشح مدمج للدخول:	نعم..	التطبيق:	محرك عاكس ثلاثي المراحل
إبراز:	SOP20 BLDC MOSFET مدرب المحرك,السرعة العالية BLDC MOSFET محرك السائق,مشغل محرك BLDC عالي الجهد MOSFET , High Speed BLDC Motor Driver MOSFET , High Voltage BLDC Motor Driver MOSFET

الوصف:

JY213H هو محرك MOSFET و IGBT عالي السرعة مع ثلاث قنوات إخراج مستقلة عالية ومنخفضة للجهة المرجعية لمحرك بوابة 3 مراحل.الحماية المدمجة للوقت الفارغ وحماية إطلاق النار التي تمنع انهيار نصف الجسرحلقات UVLO تمنع عطل عندما يكون VCC و VBS أقل من الجهد الحد المحدد.عملية الجهد العالي 600 فولت وتقنية إلغاء الضوضاء في الوضع المشترك توفر تشغيل مستقر لمشغلات الجانب العالي في ظروف ضوضاء عالية DV / DT.

الخصائص:

1. مدمج 600 فولت نصف الجسر السائق الجانب العالي
2السائق إلى بوابات الجسر الثلاثية
3. التحكم في الوقت الميت المدمج
4الحماية من خلال إطلاق النار
5تحت إغلاق الجهد لـ VCC و VBS
6. 3.3 فولت، 5 فولت، 15 فولت منطق المدخلات متوافق
7مرشح مدمج
8-40 درجة مئوية إلى 125 درجة مئوية
9دائرة إلغاء الضوضاء

التطبيقات:

1محرك محول ثلاثي المراحل

2مكيف الهواء

3غسالات

مخطط الكتل:

JY213H SOP20 BLDC محرك محرك MOSFET / IGBT محرك عالية السرعة عالية الجهد المحرك بوابة ثلاثية المراحل 0

دائرة تطبيق نموذجية:

JY213H SOP20 BLDC محرك محرك MOSFET / IGBT محرك عالية السرعة عالية الجهد المحرك بوابة ثلاثية المراحل 1

معلومات الطلب:

رقم الجزء الصالح	نوع الحزمة	الرمز الأعلى
JY213H-S	رقم 20، SOP، 300 ميل	JY213H-S
JY213H-S1	رقم 24-PIN، SOP، 300mil	JY213H-S1
JY213H-S2	رقم 28، SOP، 300 ميل	JY213H-S2

تكوين رقم PIN:

JY213H SOP20 BLDC محرك محرك MOSFET / IGBT محرك عالية السرعة عالية الجهد المحرك بوابة ثلاثية المراحل 2

وصف الرقم

اسم الدبوس	وصف	رقم البين
اسم الدبوس	وصف	SOP20	SOP24
الـ VCC	التيار الكهربائي للمحركات المنطقية والبوابة المنخفضة	1	1
V5V	مخرج 5 فولت LDO		2
HU	مدخل منطقي لمشغل U-phase من جانب البوابة العالية	2	3
HV	مدخل منطقي لمشغل V-phase من باب الجانب العالي	3	4
HW	مدخل منطقي لمشغل W-phase من جانب البوابة العالية	4	5
الـ LU	مدخل منطقي لمشغل U-phase منخفض الجانب	5	6
LV	مدخل منطقي لمشغل V-phase منخفض الجانب	6	7
لوي	مدخل منطقي لمشغل W-phase منخفض الجانب	7	8
الـ GND	أرضية منطقية وسائقات البوابة المنخفضة	8	9
منخفض	مخرج محرك البوابة منخفض الجانب	9	10
LOV	خروج مرحلة V من مدرب البوابة المنخفض	10	11
(لو)	مخرج W-phase من مدرب البوابة المنخفض	11	12
(إن سي)	غير متصلة		13
VSW	الجهد المضطرب المتحرك من الجانب العالي من W-phase	12	14
كيف	مخرجات مدفع الجانب العالي من مدفع بوابة W-phase	13	15
في بي دبليو	إمدادات الطاقة العائمة من الجهة العليا للشاحن W-phase	14	16
(إن سي)	غير متصلة		17
VSV	الجهد المحدد للطاقة العائمة في مرحلة V	15	18
كيف	مخرجات مدفع الجانب العالي مدفع بوابة V-phase	16	19
VBV	إمدادات الطاقة العائمة من الجهة العليا للشاحن W-phase	17	20
(إن سي)	غير متصلة		21
VSU	الجهد العالي للشاحن U-المرحلة العائمة	18	22
كيف	مخرجات مدفع الجانب العالي مدفع بوابة U-phase	19	23
VBU	إمدادات الطاقة العائمة للشاحن من الجانب العالي	20	24

JY213H SOP20 BLDC محرك محرك MOSFET / IGBT محرك عالية السرعة عالية الجهد المحرك بوابة ثلاثية المراحل 3

وصف الرقم

اسم الدبوس	وصف	رقم البين
الـ VCC	التيار الكهربائي للمحركات المنطقية والبوابة المنخفضة	1
V5V	مخرج 5 فولت LDO	2
(إن سي)	غير متصلة	3
SGND	أساس منطقي	4
HU	مدخل منطقي لمشغل U-phase من جانب البوابة العالية	5
HV	مدخل منطقي لمشغل V-phase من باب الجانب العالي	6
HW	مدخل منطقي لمشغل W-phase من جانب البوابة العالية	7
الـ LU	مدخل منطقي لمشغل U-phase منخفض الجانب	8
LV	مدخل منطقي لمشغل V-phase منخفض الجانب	9
لوي	مدخل منطقي لمشغل W-phase منخفض الجانب	10
(إن سي)	غير متصلة	11
(إن سي)	غير متصلة	12
PGND	سائقي البوابة المنخفضة	13
منخفض	مخرج محرك البوابة منخفض الجانب	14
LOV	خروج مرحلة V من مدرب البوابة المنخفض	15
(لو)	مخرج W-phase من مدرب البوابة المنخفض	16
(إن سي)	غير متصلة	17
VSW	الجهد المضطرب المتحرك من الجانب العالي من W-phase	18
كيف	مخرجات مدفع الجانب العالي من مدفع بوابة W-phase	19
في بي دبليو	إمدادات الطاقة العائمة من الجهة العليا للشاحن W-phase	20
(إن سي)	غير متصلة	21
VSV	الجهد المحدد للطاقة العائمة في مرحلة V	22
كيف	مخرجات مدفع الجانب العالي مدفع بوابة V-phase	23
VBV	إمدادات الطاقة العائمة من الجهة العليا للشاحن W-phase	24
(إن سي)	غير متصلة	25
VSU	الجهد العالي للشاحن U-المرحلة العائمة	26
كيف	مخرجات مدفع الجانب العالي مدفع بوابة U-phase	27
VBU	إمدادات الطاقة العائمة للشاحن من الجانب العالي	28
