| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JEUNKEI |
| إصدار الشهادات: | ISO9001,CE |
| رقم الموديل: | JY213L |
| الحد الأدنى لكمية: | 50 قطعة (عينة متاحة) |
|---|---|
| الأسعار: | USD0.5-USD1/PC |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000 قطعة في اليوم |
| الاسم: | محرك بوابة ثلاثي الطور 90 فولت | النموذج رقم: | JY213L |
|---|---|---|---|
| منطق الإدخال متوافق: | 3.3 فولت و 5 فولت | الإدخال/الإخراج+/الإدخال-: | +1.2A/-2.0A عند VCC=15V، VBS=15V |
| نطاق درجة حرارة العمل: | 40 درجة مئوية ~ 125 درجة مئوية | حزمة البصمة الصغيرة: | TSSOP20L/24L، 173 مل |
| اللون: | أسود | التطبيق: | العاكس للأغراض العامة |
| إبراز: | SSOP-20 نصف القيادة الجسر,محرك 90 فولت نصف الجسر,3 مرحلة نصف الجسر,90V Half Bridge Drive,3 Phase Half Bridge Drive |
||
الوصف:

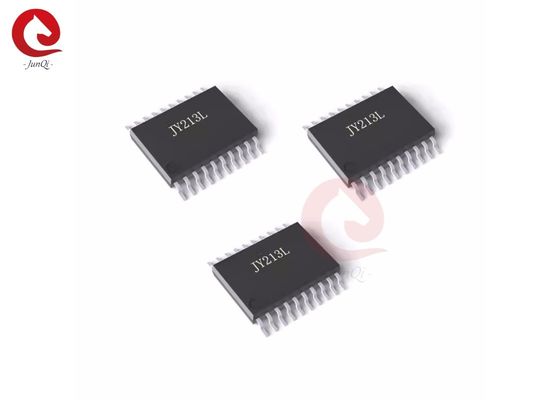

JY213L هو محرك بوابة ثلاثي المراحل عالية السرعة لأجهزة MOSFET و IGBT ذات الطاقة مع ثلاث قنوات إخراج مستقلة عالية ومنخفضة.حماية وقت ميت مدمجة وحماية إطلاق النار من خلال منع الأضرار التي لحقت نصف الجسرحلقات UVLO تمنع عطل عندما يكون VCC و VBS أقل من الجهد الحد المحدد. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceيتم تضمين دبوس تمكين (EN) بحيث يمكن استخدام وضع الاستعداد لضبط الشريحة إلى حالة التيار الهادئ المنخفض لتحقيق عمر بطارية طويل.
الخصائص:
• محرك الجانب العالي المدمج 90 فولت نصف الجسر
• القدرة على تشغيل أبواب نصف جسر ثلاثية المراحل
• ضوء ثنائي مدمج في حزام الحذاء لكل قناة جانبية عالية
• حماية مدمجة للوقت الميت
• الحماية من خلال إطلاق النار
• تحت إغلاق الجهد لـ VCC و VBS
• فولتاج تشغيل منخفض 0V5.5V لـ VCC و VBS
• متوافقة مع منطق المدخل 3.3 فولت و 5 فولت
• تمكين الدبوس (EN) لخفض تيار الاستعداد
• IO+/IO-: +1.2A/ ∼2.0A عند VCC=15V، VBS=15V
• الوقت الميت المدمج
• دائرة إلغاء الضوضاء dV/dt في الوضع الشائع
• معدل تحمل الجهد العابر السلبي
• محرك بوابة DI / DT منخفض للحفاظ على مقاومة أفضل للضوضاء
• نطاق التشغيل من 40 إلى 125 درجة مئوية
• حزمة البصمة الصغيرة
التطبيقات:
• E-BIKE / محرك محرك أداة كهربائية ثلاثية المراحل
• التحكم في المحركات المصغرة/الصغرى التي تعمل بالبطارية
• عاكس للأغراض العامة
مخطط الكتل:
دائرة تطبيق نموذجية:
تكوين رقم PIN:
وصف رمز التعريف:
| اسم الدبوس | الوصف | رقم البين | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | مدخل منطقي لمشغل بوابة الجانب العالي من المرحلة 1 | 1 | 1 |
| HIN2 | مدخل منطقي لمشغل بوابة الجانب العالي من المرحلة 2 | 2 | 2 |
| HIN3 | مدخل منطقي لمشغل بوابة الجانب العالي من المرحلة 3 | 3 | 3 |
| LIN1 | مدخل منطقي لمشغل بوابة الجانب المنخفض للمرحلة 3 | 4 | 4 |
| LIN2 | مدخل منطقي لمشغل بوابة الجانب المنخفض للمرحلة 3 | 5 | 5 |
| LIN3 | مدخل منطقي لمشغل بوابة الجانب المنخفض للمرحلة 3 | 6 | 6 |
| إين | مدخل منطقي للسيطرة على وضع الاستعداد | - | 7 |
| الـ VCC | التيار الكهربائي للمحركات المنطقية والبوابة المنخفضة | 7 | 8 |
| الموافقة | أرضية منطقية وسائقات البوابة المنخفضة | 8 | 9 |
| LO3 | مخرجات مدفع البوابة المنخفضة من المرحلة 3 | 9 | 10 |
| LO2 | إصدار مدرب البوابة المنخفضة من الجانب من المرحلة 2 | 10 | 11 |
| LO1 | مخرجات مدفع البوابة المنخفضة من المرحلة 1 | 11 | 12 |
| (إن سي) | - | 13 | |
| VS3 | فاز-3 الجهد المتحرك الجانبي العائم للطاقة المضافة | 12 | 14 |
| HO3 | مخرجات المحرك العلوي للجزء الثالث | 13 | 15 |
| VB3 | الطاقة العائمة للمشغل في الجانب العالي من المرحلة 3 | 14 | 16 |
| (إن سي) | غير متصل | - | 17 |
| VS2 | فاز-2 الجهد المتحرك الجانبي العائم للطاقة المضافة | 15 | 18 |
| HO2 | إصدارات المحركات من الجانب العالي من المرحلة 2 | 16 | 19 |
| VB2 | الطاقة العائمة للمشغل في الجانب العالي من المرحلة 2 | 17 | 20 |
| (إن سي) | غير متصل | - | 21 |
| VS1 | الجهد المضطرب المتحرك في الطابق العالي من الطابق الأول | 18 | 22 |
| HO1 | مخرجات المحرك العلوي من الجانب في المرحلة الأولى | 19 | 23 |
| VB1 | الطاقة العائمة للمشغل في الجانب العالي من المرحلة 1 | 20 | 24 |
معلومات عن العبوة:
