| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JUYI |
| إصدار الشهادات: | ISO9001,CE |
| رقم الموديل: | JY12M |
| الحد الأدنى لكمية: | 50 قطعة (عينة متاحة) |
|---|---|
| الأسعار: | USD0.5-USD1/PC |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |

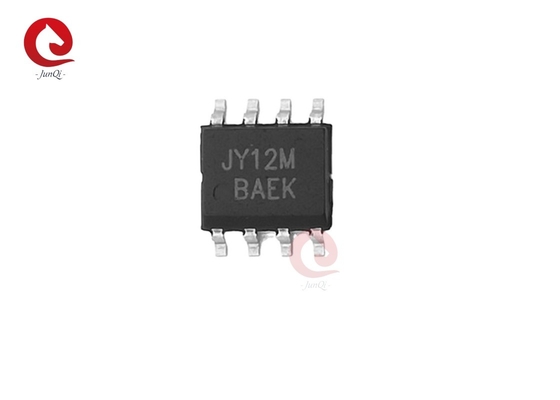

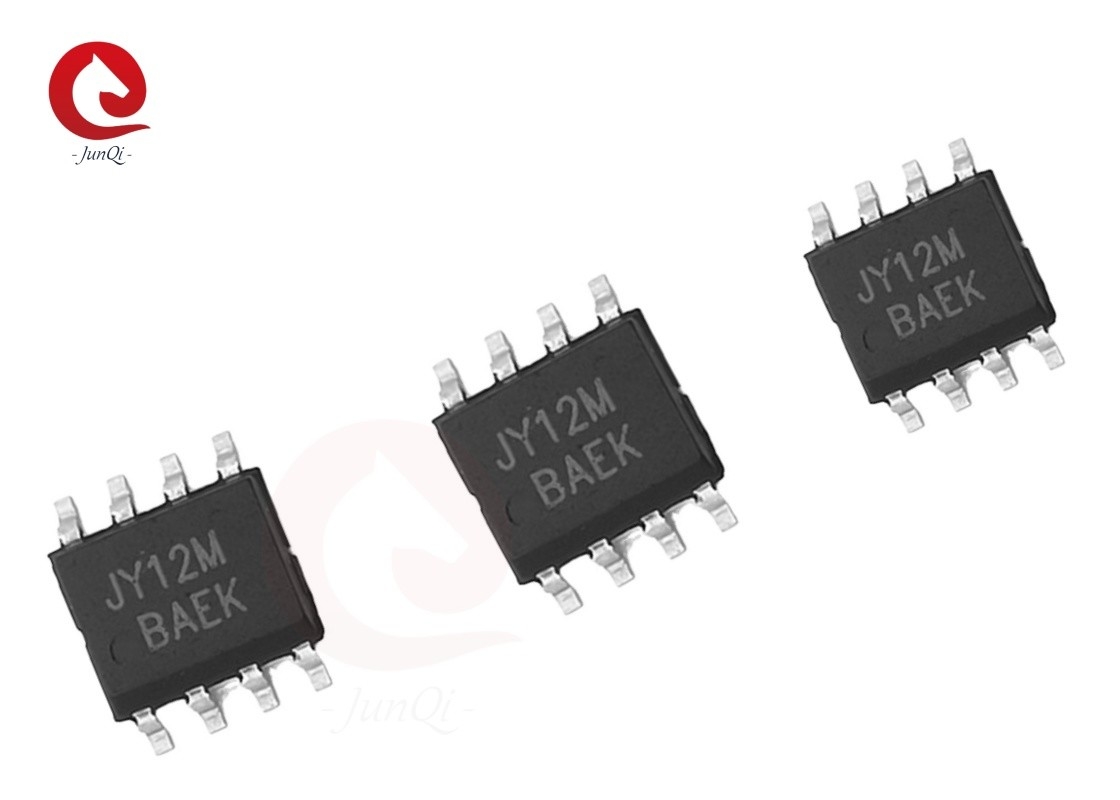

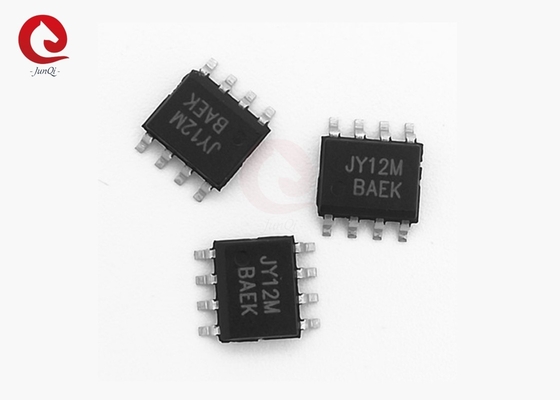

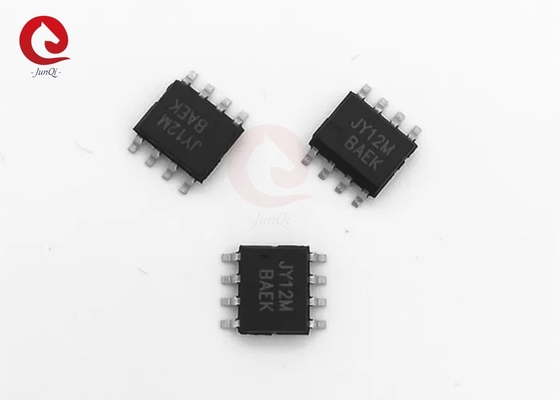

| الاسم: | MOSFET 30V قناة N و P | النموذج رقم: | JY12M |
|---|---|---|---|
| جهد مصدر الصرف: | 30 فولت | جهد مصدر البوابة: | ± 20 فولت |
| تيار التصريف النبضي: | 30A | ماكس تبديد الطاقة: | 1.5 واط |
| تشغيل درجة حرارة التوصيل: | -55~150 درجة مئوية | التطبيق: | محول DC / DC |
| اللون: | أسود | ||
| إبراز: | n و p قناة تعزيز وضع الطاقة mosfet,N قناة تعزيز وضع الطاقة MOSFET,وضع تعزيز موزفيت قناة 30v n,n channel enhancement mode power mosfet,30v n channel mosfet enhancement mode |
||
الوصف العام:
JY12M هو ترانزستورات مجال الطاقة في وضع تعزيز منطق القناة N و P يتم إنتاجها باستخدام تقنية خندق DMOS عالية الكثافة الخلوية.هذه العملية عالية الكثافة مصممة خصيصا للحد من المقاومة في الحالةهذه الأجهزة هي مناسبة بشكل خاص لتطبيقات الجهد المنخفض مثل الهاتف الخلوي والكمبيوتر المحمول إدارة الطاقة وغيرها من الدوائر التي تعمل بالبطارية حيث التبديل الجانب العالي،وتحتاج إلى خسارة طاقة منخفضة في الخط في حزمة صعود سطحية صغيرة جدا.
الخصائص:
| الجهاز | RDS ((ON))ماكس | أناDMAX(25 درجة مئوية) |
| قناة N | 20mΩ@VGS= 10 فولت | 8.5أ |
| 32mΩ@VGS=4.5 فولت | 7.0A | |
| قناة بي | 45mΩ@VGS= 10 فولت | -5.5A |
| 85mΩ@VGS= -4.5 فولت | -4.1A |
*قدرة الدخول المنخفضة
*سرعة التبديل السريعة
التطبيقات:
● إدارة الطاقة
● محول التيار المباشر/المباشر
● تحكم المحرك المتردد
● التلفزيون LCD و جهاز العكس
● عاكس CCFL
تكوين رقم PIN:
القيم القصوى المطلقة ((Ta=25°C ما لم يذكر خلاف ذلك):
| المعلم | الرمز | قناة N | قناة P | الوحدة | |||
| 10 ثانية | ثابتة | عشر ثواني | ثابتة | ||||
| فولتاج مصدر الصرف | Vالـ DSS | 30 | -30 | V | |||
| فولتاج مصدر البوابة | Vالـ DSS | ± 20 | ± 20 | ||||
| التيار المستمر | Ta=25°C | أناد | 8.5 | 6.5 | - سبعة.0 | -خمسة3 | أ |
| Ta=70°C | 6.8 | 5.1 | -خمسة5 | -أربعة1 | |||
| التيار التنفسي النبضي | أناد.م. | 30 | -30 | ||||
| الحد الأقصى لتفريغ الطاقة | Ta=25°C | (ب)د | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| درجة حرارة التقاطع | Tج | -55 ~ 150 | °C | ||||
| وصلة المقاومة الحرارية إلى البيئة | Rإيه جي إيه | 61 | 100 | 62 | 103 | °C/W | |
| وصلة المقاومة الحرارية إلى القضية | RΘJC | 15 | 15 | °C/W | |||
مخطط الحزمة SOP-8:
| ضئيل | ملمترات | |
| دقيقة | ماكس | |
| أ | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| ب | 0.35 | 0.49 |
| ج | 0.18 | 0.25 |
| د | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| هـ | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| (ل) | 0.40 | 1.25 |
| ث | 0° | 7° |
