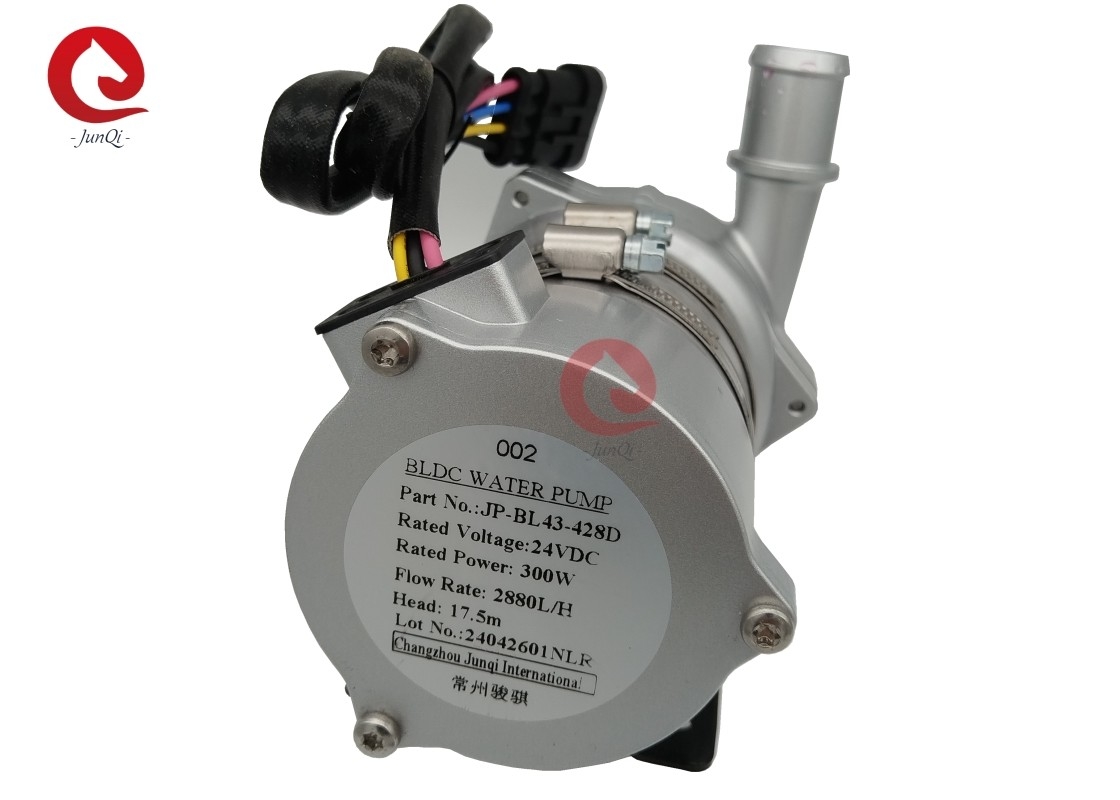

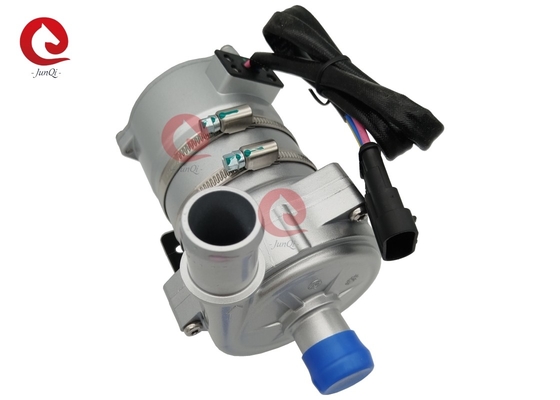

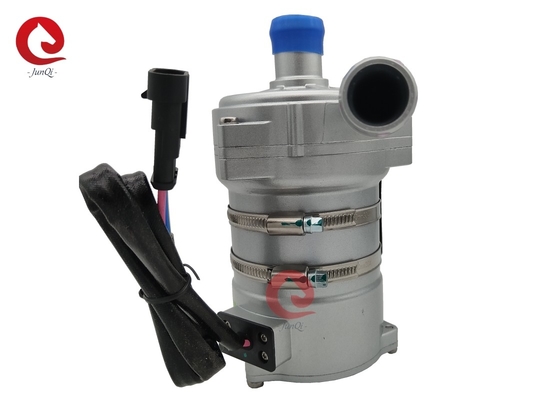

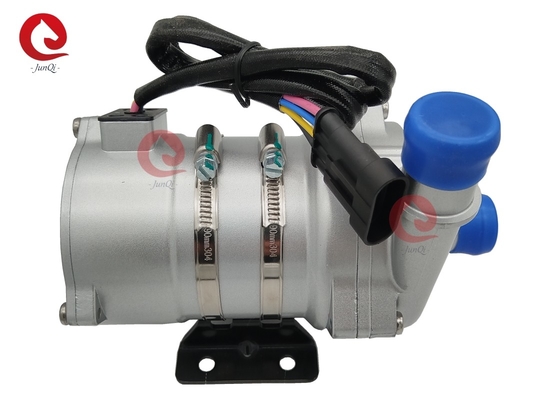

مضخة مياه التبريد عالية القوة 24 فولت 300 واط، مع التحكم في PWM وتغذية الفشل

مضخة مياه التبريد عالية القوة 24 فولت 300 واط، مع التحكم في PWM وتغذية الفشل

■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة والسيارات الهجينة الهجينة والمركبات الكهربائية والقطارات والسفن وغيرها من أنظمة التدفئة والتبريد.

■ الخصائص
◆ مضخة طرد مركزي
◆ نقل القوة المغناطيسية
◆ محرك متردد عالي الكفاءة بدون فرشاة، استهلاك طاقة منخفض، كفاءة عالية، عمر خدمة طويل.
◆ مع مجموعة واسعة من درجات الحرارة
◆ تحكم سرعة إشارة PWM ((اختياري)
◆ إصدار إشارة التشخيص ((اختياري)
◆ مع التحكم في التدفق المستمر
◆ حماية القطبية العكسية
◆ الحماية من الجفاف
◆ الحماية من الفولتاج الزائد والتيار الزائد
◆ زيادة الحمل، حماية من زيادة درجة الحرارة

■ الوصف التقني (الأجزاء ذات الصلة التي تتلامس السائل)
غطاء رأس المضخة: سبيكة الألومنيوم
المحرك: PPS + GF
تجويف الدرع: PPS + GF
غلاف العمود: مواد مركبة من الكربوروندوم
العمود: الفولاذ المقاوم للصدأ ((3CR14) العمود
غطاء المغناطيس: كبسولة بلاستيكية PPS
حلقة الختم: EPDM



■ تعليمات التثبيت
مضخات سلسلة OWP-BL43-428D هي مضخات طرد مركزي تتطلب ملء مسبق
المضخة التي تم تركيبها في أدنى موقع للنظام لضمان أن الدوائر تكون دائما غارقة في السائل ، أو ملأ المضخة مسبقا قبل تشغيل الطاقة.

1: لا ينبغي أن تكون المضخة تعمل على الجفاف ، على الرغم من أنها يمكن أن تعمل على الجفاف لمدة 15 دقيقة (بعد 15 دقيقة من العمل على الجفاف ، سيتوقف تلقائيًا) ، ستصدر عملية التشغيل الجفاف ضوضاء ،أيضا زيادة الاحتكاك إلى العمود و غطاء العمود.

2: استخدم أنبوب القطر الموصى به لربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، بسبب الضغط السلبي في المضخة ،الهواء الخارجي يسهل دخول المضخة من خلال خط الأنابيب، وسوف تجعل أداء المضخة تدهور، وأيضا فقاعات الهواء تجعل الضرر المضخة.

3: كما ينظر إليه من اتجاه مدخل المضخة ، يدور الدفة في اتجاه عقارب الساعة (انظر السهم على منفذ الخروج).

4: يمكن تركيب المضخة عمودياً أو أفقياً (انظر الشكل 1) عندما يتم تركيبها عمودياً ، يجب أن يكون منفذ الإخراج إلى الأعلى.

5: من أجل تجنب الجفاف (التعقيد الهوائي في المروحة) ، يجب أن يكون منفذ مضخة المياه عموديًا أو في الجزء العلوي من المروحة (انظر الشكل 1).

6: يجب تركيب الأنابيب المتصلة عمودياً (أو بدون مرفق في 20 سم) لجعلها تصدر الهواء بسهولة ، لا ينبغي استخدام أنبوب الخروج أقل من 90 درجة مرفق (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع النباتات الكبيرة النباتات السائل كوسيلة سائل.


■ معيار درجة الحرارة
درجة حرارة السائل المتوسطة: -40 درجة مئوية إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة البيئة العاملة: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)
درجة حرارة التخزين: -40°C إلى +70°C (-40°F إلى +158°F)
(حتى 100 درجة مئوية، ولكنها ستقلل من عمر الخدمة)

السائل المتوسط: خليط سائل (ماء يحتوي على أقل من 60٪ من الجليكول)


■ المعلم الكهربائي

■ موصلات المضخة

■ مخطط تحكم PWM:

■ مخطط ردود الفعل عن الخطأ:

■ منحنى الأداء:

• البعد الخارجي
