مكان المنشأ: | الصين |
اسم العلامة التجارية: | junqi |
إصدار الشهادات: | IS9001, TS16949,CE |
رقم الموديل: | OWP-BL93-301 |
الحد الأدنى لكمية: | 5 مجموعات |
---|---|
الأسعار: | Negotialbe |
تفاصيل التغليف: | مناسبة للتصدير |
وقت التسليم: | قاعدة على النظام ، |
شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 1000 مجموعة / شهر |
نموذج: | OWP-BL93-301 | مادة: | سبيكة المنيوم |
---|---|---|---|
الجهد االكهربى: | 24VDC | قوة: | 100 واط |
معدل التدفق المقدر: | 1800 لتر / ساعة | ماكس هيد: | 9 م |
تطبيق: | الحافلات الهجينة والمركبات الكهربائية | إستعمال: | المبرد |
تسليط الضوء: | مضخة مياه آلية صغيرة BLDC,مضخة مياه أوتوماتيكية 1800 لتر / دقيقة,مضخة مياه تيار مستمر بدون فرشاة |

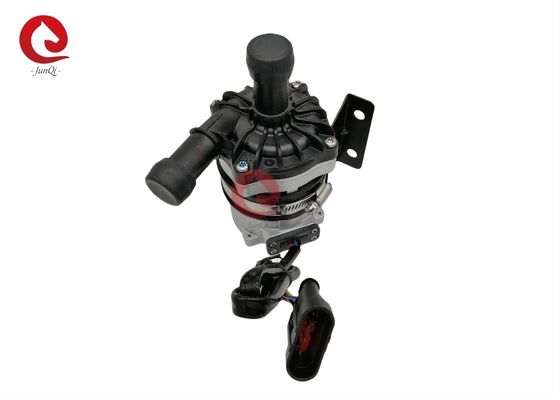

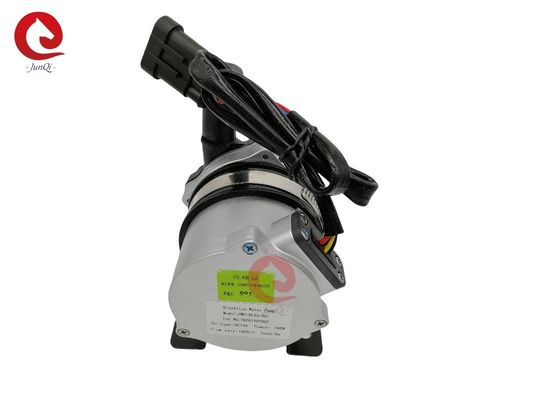

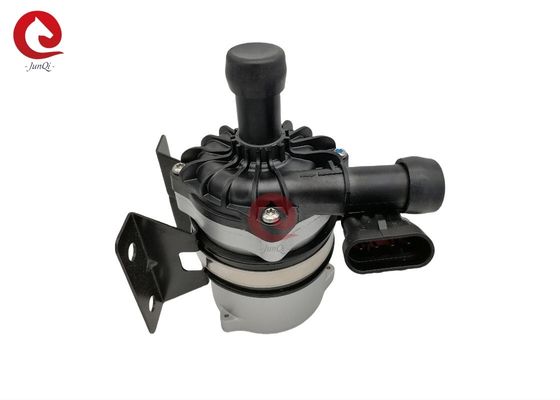

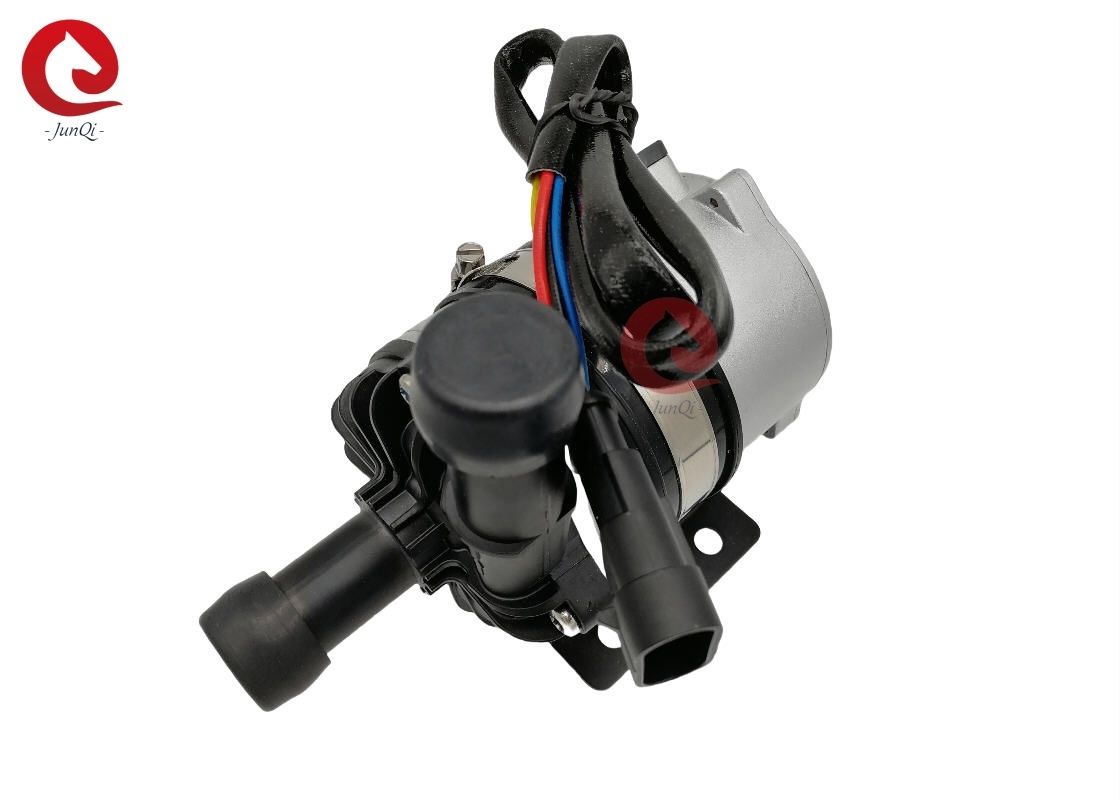

OWP-BL93-301100W BLDC مضخة مياه مع تحكم PWM وتشخيص الأخطاء مضخة كولانت ، مضخة جليكول ، مضخة مياه BDC
■ الميزات
◆ نقل القوة المغناطيسية (هيكل مضخة الدرع) مضخة طرد مركزي
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة
■مواصفات النموذج
OWP-BL93-301 (24VDC)
■تعليمات التركيب
مضخات سلسلة OWP-BL93-300 هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر المكره دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.
1: يجب ألا تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 30 ثانية (بعد 30 ثانية من التجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، وكذلك زيادة التآكل في العمود وجلبة العمود.
2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.
3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.
5: من أجل تجنب التجفيف الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة
الكوع (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.
درجة حرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) الرطوبة ≤90٪
درجة حرارة التخزين: -40 درجة فهرنهايت إلى + 70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت) (حتى 100 درجة فهرنهايت ، لكنها ستقصر من عمر الخدمة)
■ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■مجال الجهد الكهربائي
مضخة مياه مصنفة 12 فولت ، نطاق عملي 9 فولت - 16 فولت
مضخة مياه 24 فولت ، نطاق عملي 18 فولت - 30 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.
سائل متوسط: ماء نقي ، خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
■المعلمة الكهربائية
طاقة كهربائية شغالة (VDC) |
القوة المصنفة (ث) |
تدفق تصنيفا (L / H) |
أبعاد (مم) |
وزن (ز) |
18-30 فولت (24 فولت) |
100 واط | س = 1800 لتر / ساعة = 9 م | 148 * 90 * 132 | 1.12 كجم |
نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):
AMP282106-1 | 1 (أسود) | 2 (أصفر) | 3 (أزرق) | 4 (أسود) |
(التوصيل المتطابق AMP282109-1) |
GND | ردود الفعل خطأ | PWM | + 24 فولت |
■شخصية PWM
دورة العمل | وصف | ملاحظة: 1: خطأ متري لدورة عمل PWM 2٪ 2: جهد PWM: 24VDC / 12VDC (مثل جهد المضخة) التردد: 50-1000 كيلو هرتز 3: التوقف الموصى به PWM: 10٪ 4: واجب موصى به 0٪ عند فصل PWM |
0٪ ≤ واجب≤10٪ | وقف الدولة | |
11٪ ≤ واجب≤ 55٪ | سرعة تشغيل دقيقة | |
56٪ واجب 90٪ | وضع PWM (نطاق التحكم في السرعة الخطية) |
|
91٪ واجب 100٪ | تشغيل السرعة القصوى |
■الانتباه
1. درجة حرارة العمل المحيطة: -40 -85 ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
■معلمة الأداء
علامات المنتج:مضخة مياه كهربائية للخدمة الشاقة مضخة مياه المحرك الكهربائي
