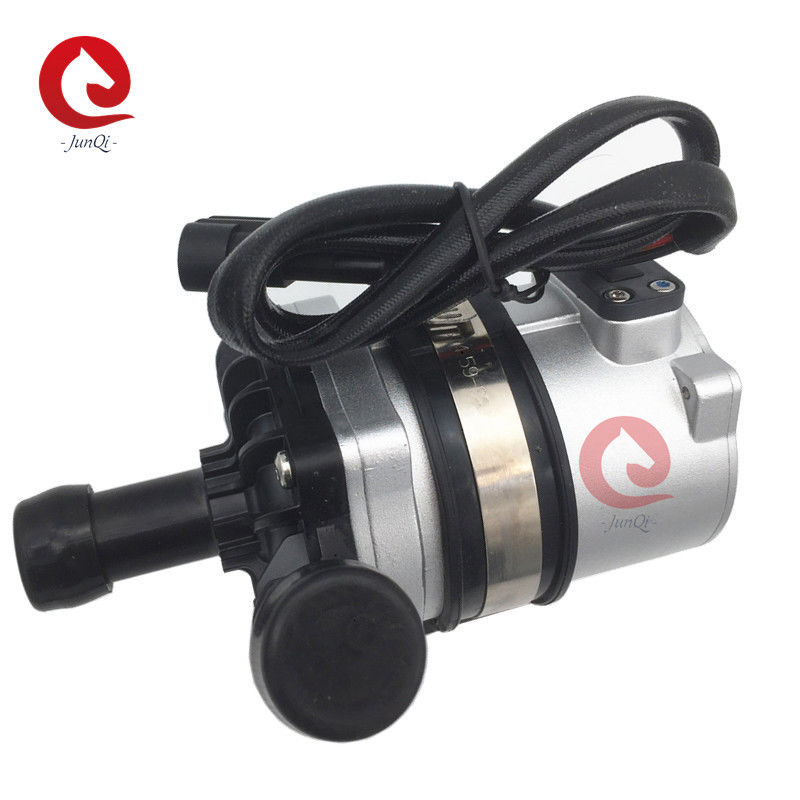

مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية

مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية

  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية
مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: junqi
إصدار الشهادات: IS9001, TS16949,CE
رقم الموديل: OWP-BL93-301
شروط الدفع والشحن:
الحد الأدنى لكمية: 5 مجموعات
الأسعار: Negotialbe
تفاصيل التغليف: مناسبة للتصدير
وقت التسليم: على أساس الطلب ،
شروط الدفع: T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 1000set / شهر
اتصل
مفصلة وصف المنتج
نموذج: OWP-BL93-301 مواد: سبيكة المنيوم
الجهد االكهربى: 24VDC قوة: 100 واط
معدل التدفق المقدر: 1800 لتر / ساعة ماكس هيد: 9 م
تطبيق: الحافلات الهجينة والمركبات الكهربائية الاستخدام: المبرد
تسليط الضوء:

مضخات مياه DC بدون فرش 30LPM

,

مضخات مياه تعمل بالبطارية بدون فرش

,

ومضخات مياه بتيار مستمر ودورات تسخين

24V 30LPM مضخات مياه DC بدون فرشات تستخدم لتبريد البطارية ودورات التدفئة الإضافية





تعزيز / دوران / تردد متغير / ضوضاء منخفضة / مضخة درع / تحكم PWM / ردود فعل خطأ





OWP-BL93-301100W BLDC مضخة مياه مع تحكم PWM وتشخيص الأخطاء مضخة Colant ، مضخة جليكول ، مضخة مياه BDC

■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وأنظمة تدوير التدفئة والتبريد الأخرى.

■ الميزات
◆ نقل القوة المغناطيسية (هيكل مضخة الدرع) مضخة طرد مركزي
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة

■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: مواد مركبة راتنج الكربون
رمح: رمح الفولاذ المقاوم للصدأ
السكن المغناطيس: كبسولات بلاستيكية من النايلون
حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)
مغناطيس كهربائي للقيادة: مغناطيس كبسولات بلاستيك من النايلون
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع معالجة بالسفع الرملي والتشريب

حامل: فولاذ مطلي بمسحوق
طوق القوس: الفولاذ المقاوم للصدأ 304 الأمريكي + حلقة مطاطية التخميد
مقاوم للماء على أساس تصنيف IP68 (en60529)
نموذج الموصل: AMP282106-1 (التوصيل المتطابق AMP282088-1)
قطر الفوهة: 22.4 مم (القطر الداخلي: 16 مم)

مواصفات النموذج
OWP-BL93-301 (24VDC)
تعليمات التركيب
مضخات سلسلة OWP-BL93-300 هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر الدافع دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.
1: لا ينبغي أن تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 30 ثانية (بعد 30 ثانية من التشغيل الجاف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، كما يزيد من التآكل في العمود وجلبة العمود.

2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.

3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).

4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.

5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)

6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة
الكوع (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.
مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 0
درجة حرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) الرطوبة ≤90٪
درجة حرارة التخزين: -40 درجة فهرنهايت إلى + 70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت) (حتى 100 درجة فهرنهايت ، لكنها ستقصر من عمر الخدمة)
ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
مجال الجهد الكهربائي
مضخة مياه مصنفة 12 فولت ، نطاق عملي 9 فولت - 16 فولت
مضخة مياه 24 فولت ، نطاق عملي 18 فولت - 30 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.

سائل متوسط: ماء نقي ، خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)


المعلمة الكهربائية

طاقة كهربائية شغالة

(VDC)

القوة المصنفة

(ث)

تدفق تصنيفا

(L / H)

أبعاد

(مم)

وزن

(ز)

18-30 فولت (24 فولت)

100 واط س = 1800 لتر / ساعة = 9 م 148 * 90 * 132 1.12 كجم









نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):

AMP282106-1 1 (أسود) 2 (أصفر) 3 (أزرق) 4 (أسود)
(التوصيل المتطابق
AMP282109-1)
GND ردود الفعل خطأ PWM + 24 فولت







مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 1
شخصية PWM
مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 2



دورة العمل وصف ملاحظة:
1: خطأ متري لدورة عمل PWM 2٪
2: جهد PWM: 24VDC / 12VDC (مثل جهد المضخة)
التردد: 50-1000 كيلو هرتز
3: التوقف الموصى به PWM: 10٪
4: واجب موصى به 0٪ عند فصل PWM
0٪ ≤ واجب≤10٪ توقف الدولة
11٪ ≤ واجب≤ 55٪ سرعة تشغيل دقيقة
56٪ واجب 90٪ وضع PWM
(نطاق التحكم في السرعة الخطية)
91٪ واجب 100٪ تشغيل السرعة القصوى


مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 3
الانتباه
1. درجة حرارة العمل المحيطة: -40 -85 ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
معلمة الأداء
مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 4

  • البعد الخارجي
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 5
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 6
  • مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 7



علامات المنتج:مضخة مياه كهربائية للخدمة الشاقة  مضخة مياه المحرك الكهربائي

مضخات مياه تبريد تعمل بالتيار المستمر بدون فرشات 24 فولت 30 لتر في الدقيقة لدورات التدفئة الإضافية 8
