| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Junqi |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | jyqd_v7.3b |
| الحد الأدنى لكمية: | 2 قطعة (عينة متاحة) |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |
| الجهد: | 7 فولت/12 فولت/24 فولت/36 فولت/48 فولت | النوع: | محرك DC بدون فرشات |
|---|---|---|---|
| أنا تابع: | 8 أ | الحد الأقصى الحالي: | 10 أ |
| قيادة قوة المحرك: | أقل من 200 واط | مكان المنشأ: | الصين |
| التحكم في السرعة: | PWM / الجهد التناظري | ||
| إبراز: | منظم نوافذ كهربائي من MAN Truck,منظم نوافذ كهربائي 24 فولت,منظم نوافذ كهربائي من الحديد OEM |
||

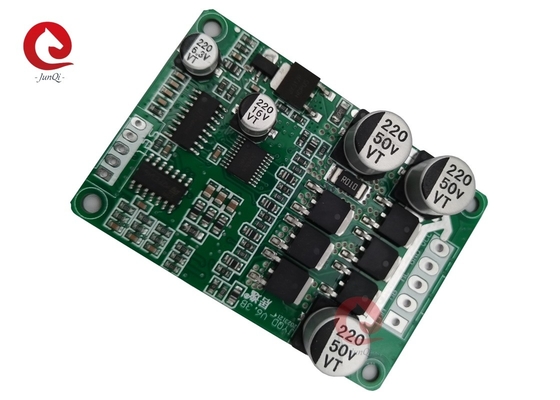

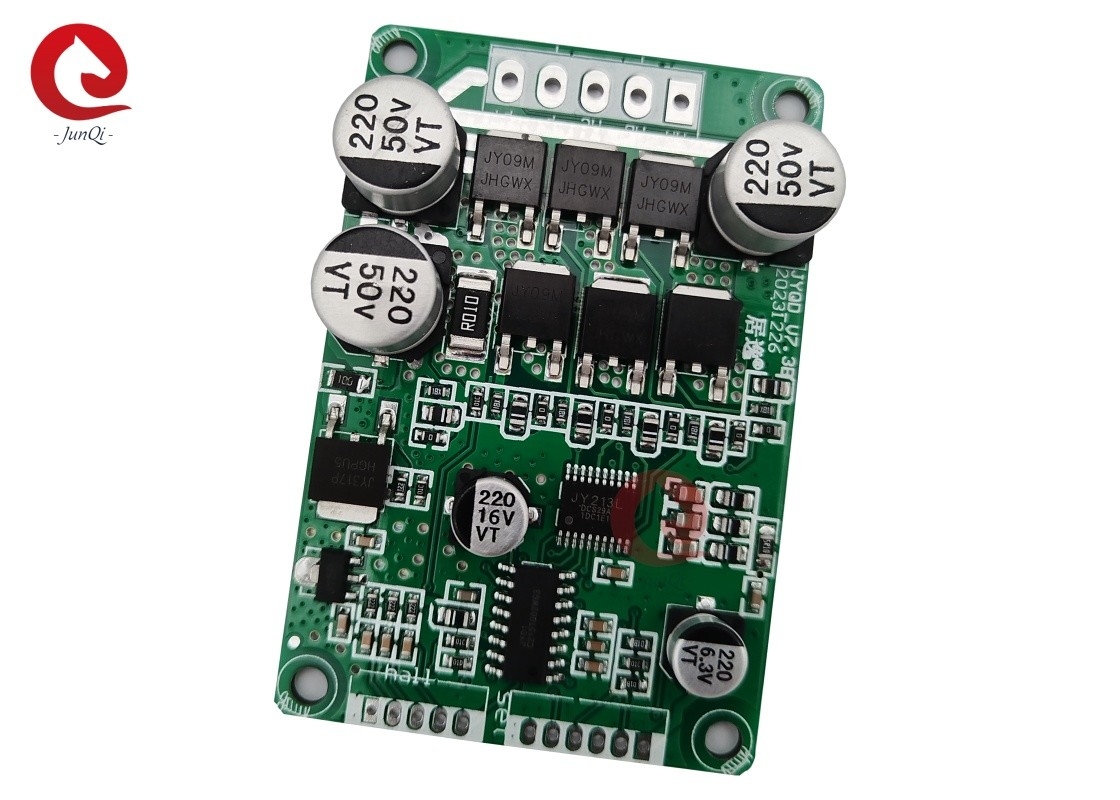

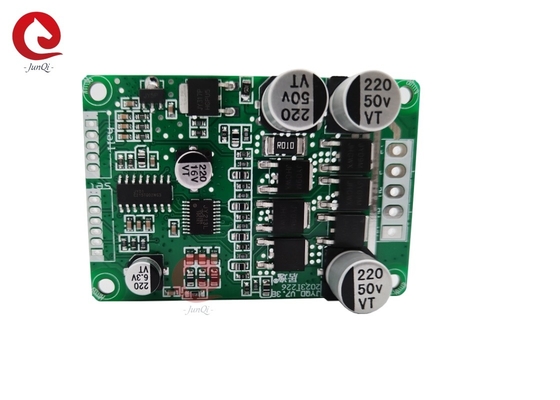

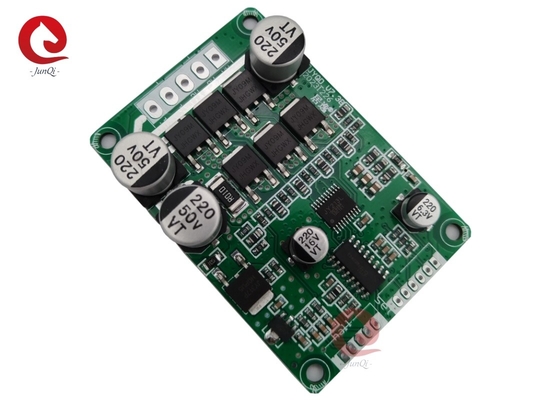

JYQD_V7.3B الجهد 7 ~ 48V الحالي القصوى 10A طاقة المحرك أقل من 200W أجهزة استشعار القاعة محرك BLDC
الوصف:
ملاحظات الطلب:
1تأكد من أن معايير الجهد والطاقة للمحرك لا يمكن أن تتجاوز النطاق المحدد من قبل لوحة السائق.
2. هذه لوحة السائق مناسبة لمحركات هول DC بدون فرشاة 120 درجة. لا تتوافق جميع تسلسلات الخطوط من المصنعين مع تسلسلات خط لوحة القيادة.يمكن للعملاء ضبط تسلسل خط هال أو سلسلة خط المحرك ثلاثي المراحل وفقا للحالة الفعليةلتحقيق أفضل تأثير القيادة
3. JYQD_V7.3B لوحة القيادة هي لوحة عارية، قوة القيادة أقل من 100W المحرك لا تحتاج إلى إجبار إبعاد الحرارة، تحتاج إلى ضمان التهوية الطبيعية.
4يمنع منفذ الخروج 5 فولت على لوحة السائق من الاتصال بالمعدات الكهربائية الخارجية.انها مناسبة فقط لربط potentiometers الخارجية والمفاتيح إلى هذا اللوحة لتنظيم السرعة والعكس.
5الإشارة على لوحة المحرك JYQD_V7.3B هي إشارة انبعاثات نبضات سرعة المحرك ، والتيار الخارجي أقل من 5mA.
مخطط اتصال الأسلاك:
وصف الموانئ:
1(مصدر جهاز الاستشعار)
القسم السلبي للقاعة
المقر الرئيسي
Hb قاعة Hb
هـا هـال هـا
5 فولت القطب الإيجابي في القاعة
2. مرفأ التحكم
GND يستخدم للسيطرة الداخلية على لوحة السائق
بوابة التحكم في السرعة. تنظيم سرعة الجهد التناظري 0V-5V تنظيم السرعة، تنظيم السرعة الخطية من المنخفض إلى العالي. يجب أن يكون تنظيم السرعة PWM متأصلاً مع لوحة السائق.
Z/F محطات التحكم في الاتجاه الدورية. تنظيم سرعة الجهد التناظري 0V-5V تنظيم السرعة، تنظيم السرعة الخطية من المنخفض إلى العالي.يجب أن يكون تنظيم سرعة PWM متراكمًا مع لوحة السائق.
إشارة محرك سرعة نبض إشارة منفذ، إشارة نبض 5 فولت
تشغيل التحكم في الميناء، قم بتوصيل 5 فولت للسماح بالعمل، قم بتوصيل GND لمنع التشغيل.
5 فولت التيار الخارجي الداخلي للوحة السائق، مقياس طاقة خارجي أو مفتاح لتعديل السرعة وتشغيل العكس.
3منفذ الطاقة
P + DC +
P- DC -
ميكروبات مرحلة C الحركية
المرحلة B المحركية
MA ️ المرحلة الحركية A
4يرجى الانتباه إلى سلك مرحلة المحرك وسلك هول أن لا تكون طويلة جدا. فإنه سوف يسبب تداخل الإشارة إذا كان السلك طويل جدا.
5مسافة منفذ منفذ التحكم ومصدر الطاقة هي 2.0mm و 3.96mm على التوالي.
6انتبه إلى عزل لوحة القيادة عند إضافة أجهزة غسيل الحرارة أو وضعها.
الأبعاد ((ملم):
