| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Junqi |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | jyqd_v7.3b |
| الحد الأدنى لكمية: | 2 قطعة (عينة متاحة) |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |
| الجهد: | 7 فولت/12 فولت/24 فولت/36 فولت/48 فولت | النوع: | محرك DC بدون فرش |
|---|---|---|---|
| أنا تابع: | 8 أ | الحد الأقصى الحالي: | 10 أ |
| قيادة قوة المحرك: | أقل من 200 واط | مكان المنشأ: | الصين |
| التحكم في السرعة: | PWM / الجهد التناظري | ||
| إبراز: | أجهزة استشعار هول 10A محرك BLDC,أجهزة استشعار هول 200 واط محرك BLDC,أجهزة استشعار هول 7-48 فولت محرك BLDC,200W Hall Sensors BLDC Motor,7-48V Hall Sensors BLDC Motor |
||

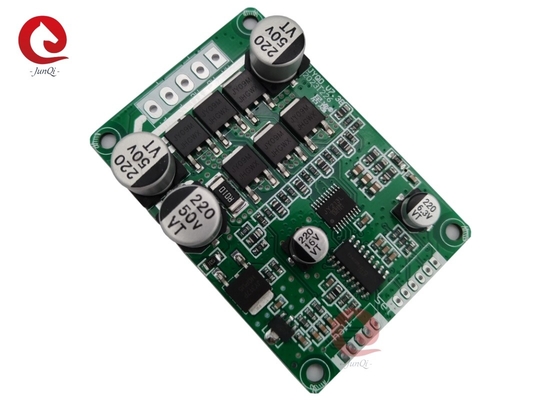

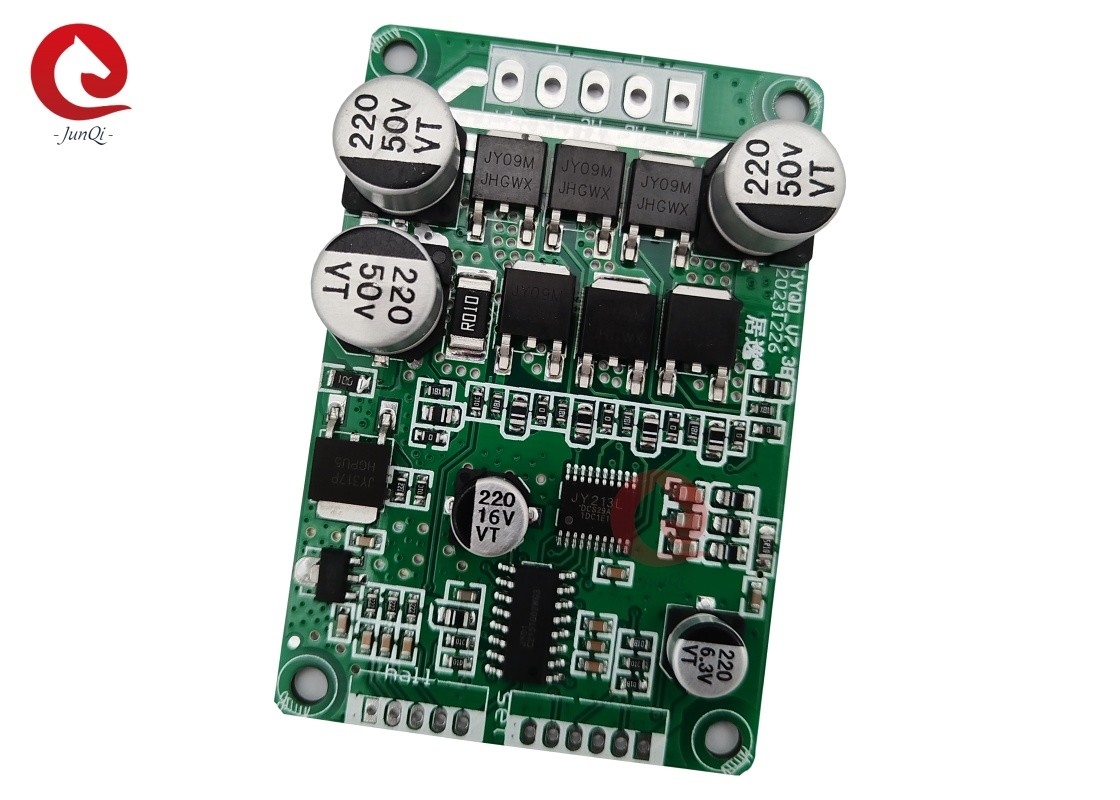

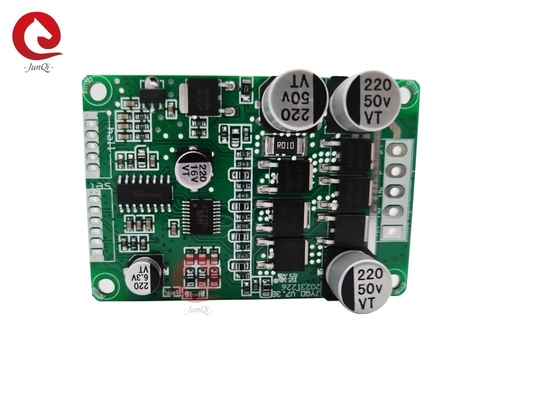

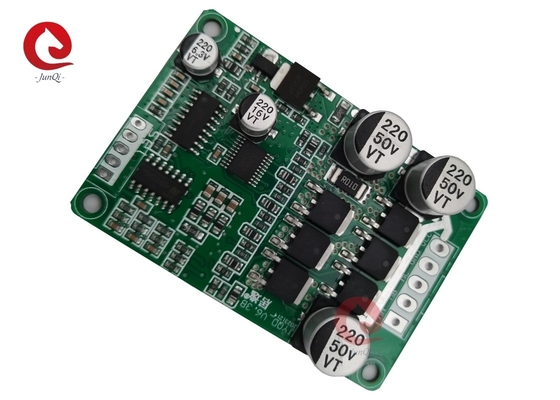

محرك JYQD_V7.3B بجهد 7~48 فولت، تيار أقصى 10 أمبير، طاقة قيادة أقل من 200 واط، مستشعرات هول، محرك BLDC
الوصف:
ملاحظات التطبيق:
1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز النطاق المحدد بواسطة لوحة القيادة.
2. لوحة القيادة هذه مناسبة لمحركات التيار المستمر بدون فرشاة Hall بزاوية 120 درجة. لا تتوافق جميع تسلسلات الأسلاك الخاصة بالشركات المصنعة مع تسلسلات الأسلاك الخاصة بلوحة القيادة. يمكن للعملاء تعديل تسلسل أسلاك Hall أو تسلسل أسلاك المحرك ثلاثي الأطوار وفقًا للوضع الفعلي. تحقيق أفضل تأثير للقيادة.
3. لوحة القيادة JYQD_V7.3B عبارة عن لوحة عارية، ولا يحتاج محرك الطاقة أقل من 100 واط إلى تبديد الحرارة القسري، ويحتاج إلى ضمان التهوية العادية.
4. يُحظر توصيل منفذ خرج 5 فولت الموجود على لوحة القيادة بالمعدات الكهربائية الخارجية. إنه مناسب فقط لتوصيل مقاييس الجهد والمفاتيح الخارجية بهذه اللوحة لتنظيم السرعة والعكس.
5. الإشارة الموجودة على لوحة القيادة JYQD_V7.3B هي إشارة خرج نبضة سرعة المحرك، والتيار الخارج أقل من 5 مللي أمبير.
رسم تخطيطي للاتصال بالأسلاك:
أوصاف المنافذ:
1. منفذ مستشعر HALL
GND — القطب السالب لـ Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — القطب الموجب لـ Hall
2. منفذ التحكم
GND — يستخدم للتحكم الداخلي في لوحة القيادة
VR — منفذ التحكم في السرعة. تنظيم سرعة الجهد التناظري 0V-5V، تنظيم السرعة الخطية منخفض إلى مرتفع. يحتاج تنظيم سرعة PWM إلى أن يتم تأريضه بلوحة القيادة.
Z/F — منافذ التحكم في اتجاه الدوران. تنظيم سرعة الجهد التناظري 0V-5V، تنظيم السرعة الخطية منخفض إلى مرتفع. يحتاج تنظيم سرعة PWM إلى أن يتم تأريضه بلوحة القيادة.
Signal — منفذ إخراج إشارة نبضة سرعة المحرك، إشارة نبضة 5V
EL — التحكم في منفذ التمكين. قم بتوصيل 5V للسماح بالتشغيل، وقم بتوصيل GND لمنع التشغيل.
5V — جهد الخرج الداخلي للوحة القيادة، مقياس جهد خارجي أو مفتاح لضبط السرعة وعملية العكس.
3. منفذ الطاقة
P+ — DC +
P- — DC -
MC — طور المحرك C
MB — طور المحرك B
MA — طور المحرك A
4. يرجى الانتباه إلى أن سلك طور المحرك وسلك Hall يجب ألا يكونا طويلين جدًا. سيتسبب ذلك في تداخل الإشارة إذا كان السلك طويلاً جدًا.
5. تبلغ المسافة بين المنافذ الخاصة بمنفذ التحكم ومنفذ الطاقة 2.0 مم و 3.96 مم على التوالي.
6. انتبه إلى عزل لوحة القيادة عند إضافة مشتتات الحرارة أو وضعها.
الأبعاد (مم):
