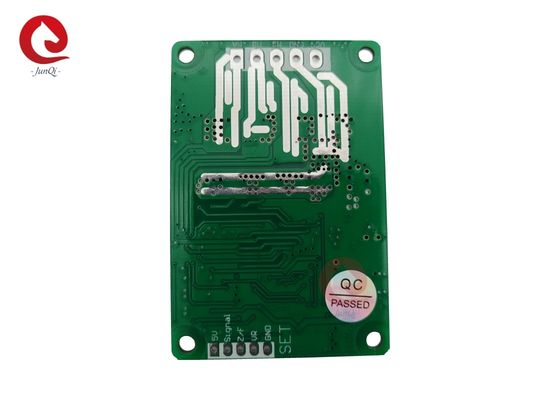

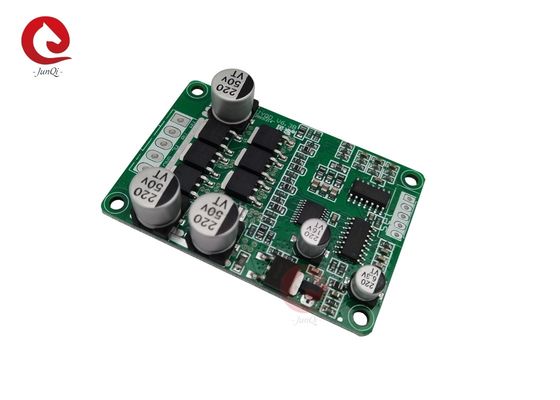

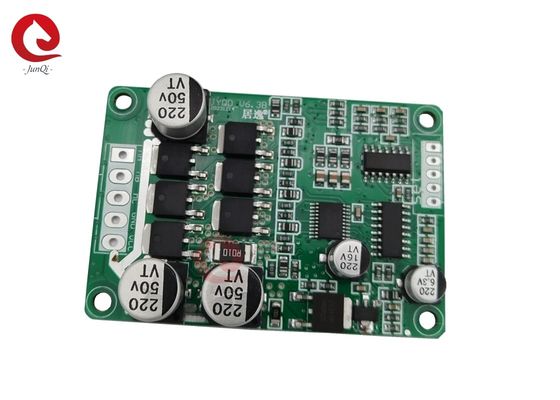

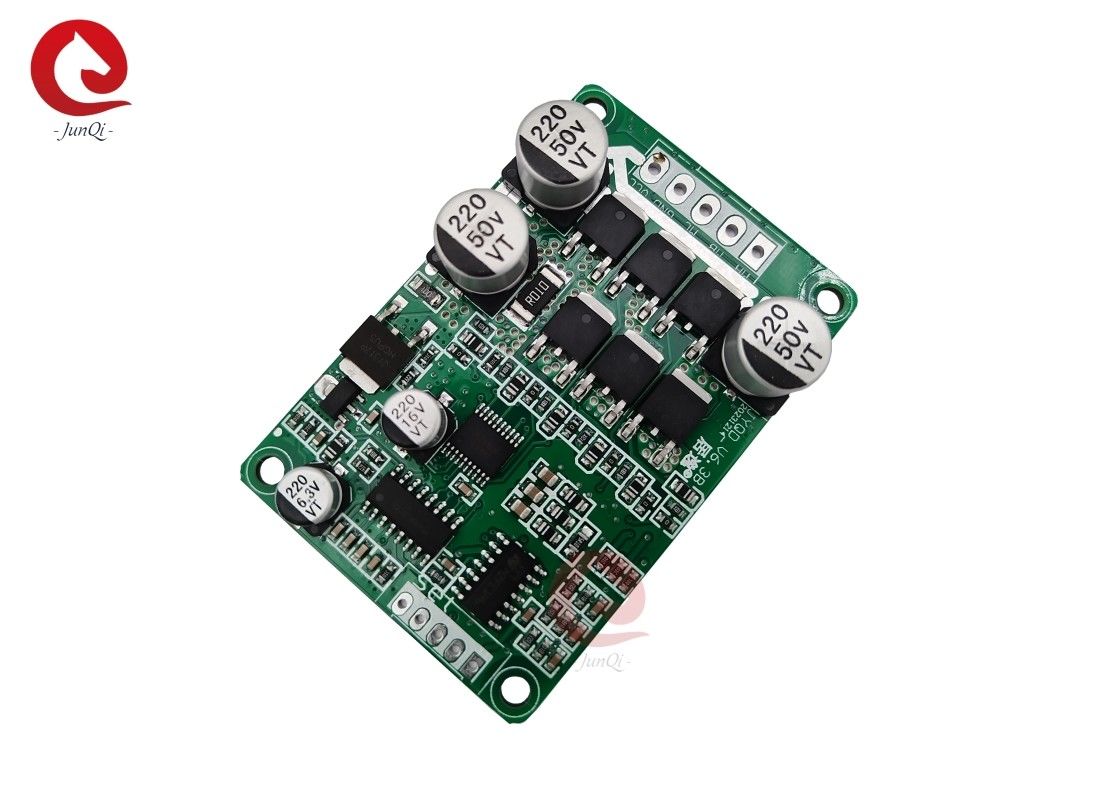

DC7-48V لوحة محرك محرك بدون فرش JYQD_V6.3B لمحرك BLDC بدون مستشعر ثلاثي المراحل

DC7-48V لوحة محرك محرك بدون فرش JYQD_V6.3B لمحرك BLDC بدون مستشعر ثلاثي المراحل

الوصف:

مخطط الأسلاك ووصف المنفذ:

1.الميناء التحكم

GND يستخدم للسيطرة الداخلية على لوحة السائق

بوابة التحكم في السرعة. تنظيم سرعة الجهد التناظري 0V-5V تنظيم السرعة، تنظيم السرعة الخطية من المنخفض إلى العالي. يجب أن يكون تنظيم السرعة PWM متأصلاً مع لوحة السائق.

Z/F ‬ منافذ التحكم في الاتجاه الدورية. قم بتوصيل 5 فولت أو عدم التوصيل في اتجاه واحد ، قم بتوصيل GND في الاتجاه الآخر.

إشارة محرك سرعة نبض إشارة منفذ، إشارة نبض 5 فولت

5 فولت ‬ التيار الخارجي الداخلي للوحة السائق، مقياس طاقة خارجي أو مفتاح لتعديل السرعة وتشغيل العكس.

2. منفذ الطاقة

P + / VCC DC +

P-/GND DC -

ميكروبات ‬ مرحلة C الحركية

المرحلة B المحركية

MA ️ المرحلة الحركية A

3يرجى الانتباه إلى سلك مرحلة المحرك وسلك هول أن لا تكون طويلة جدا. فإنه سوف يسبب تداخل الإشارة إذا كان السلك طويل جدا.

4مسافة منفذ التحكم: 2.54 ملم، مسافة منفذ التشغيل:3.96 ملم

5انتبهوا إلى العزل بين MOSFET السائق والحرارة أو لوحة التثبيت.

ملاحظات الطلب:

1تأكد من أن معايير الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة السائق كما هو محدد.

2. يستخدم هذا لوحة السائق لـ 3 مراحل بدون فرشاة بدون محرك بدون مستشعر ، ولكن ليس مناسبة لجميع المحركات بدون فرشاة بدون مستشعر 3 مراحل مباشرة. إذا كان تأثير القيادة ليس جيدا (مثل بدء الارتعاش ،العودة للخلفإن التيار العامل للجهاز بدون حمولة كبير جداً، والسرعة غير مستقرة، والكفاءة منخفضة، ولا يمكن تشغيلها مع الحمل.) يمكن للعملاء تعديل مقاومة و سعة لوحة السائق وفقا للحالة الفعلية لتحقيق أفضل تأثير القيادة.

3.JYQD_V6.3B لوحة القيادة هي لوحة عارية ، قوة القيادة أقل من 100W المحرك لا يحتاج إلى إجبار إبعاد الحرارة ، يحتاج إلى ضمان التهوية الطبيعية.

4.من المحظور توصيل منفذ الخروج 5 فولت على لوحة السائق مع معدات كهربائية خارجية.انها مناسبة فقط لربط potentiometers الخارجية والمفاتيح إلى هذا اللوحة لتنظيم السرعة والعكس.

5الإشارة على لوحة المحرك JYQD_V6.3B هي إشارة انبعاثات نبضات سرعة المحرك ، والتيار الخارجي أقل من 5mA.

أبعاد لوحة القيادة ((ملم):
