| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Junqi |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | jyqd_v6.3b |
| الحد الأدنى لكمية: | 2 قطعة (عينة متاحة) |
|---|---|
| الأسعار: | USD13-USD19/PC |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |
| النموذج: | jyqd_v6.3b | طاقة كهربائية شغالة: | 7~48VDC |
|---|---|---|---|
| الحد الأقصى الحالي: | 10 أ | أنا تابع: | 8 أ |
| تنظيم سرعة الجهد التناظري: | 0 ~ 5 فولت | التحكم في السرعة: | PWM |
| إبراز: | لوحة محرك بدون فرشاة ذات 3 مراحل,لوحة قيادة محرك بدون أجهزة استشعار أو فرشاة,لوحة القيادة بدون أجهزة استشعار,Sensorless brushless motor driver board,Sensorless bldc driver board |
||

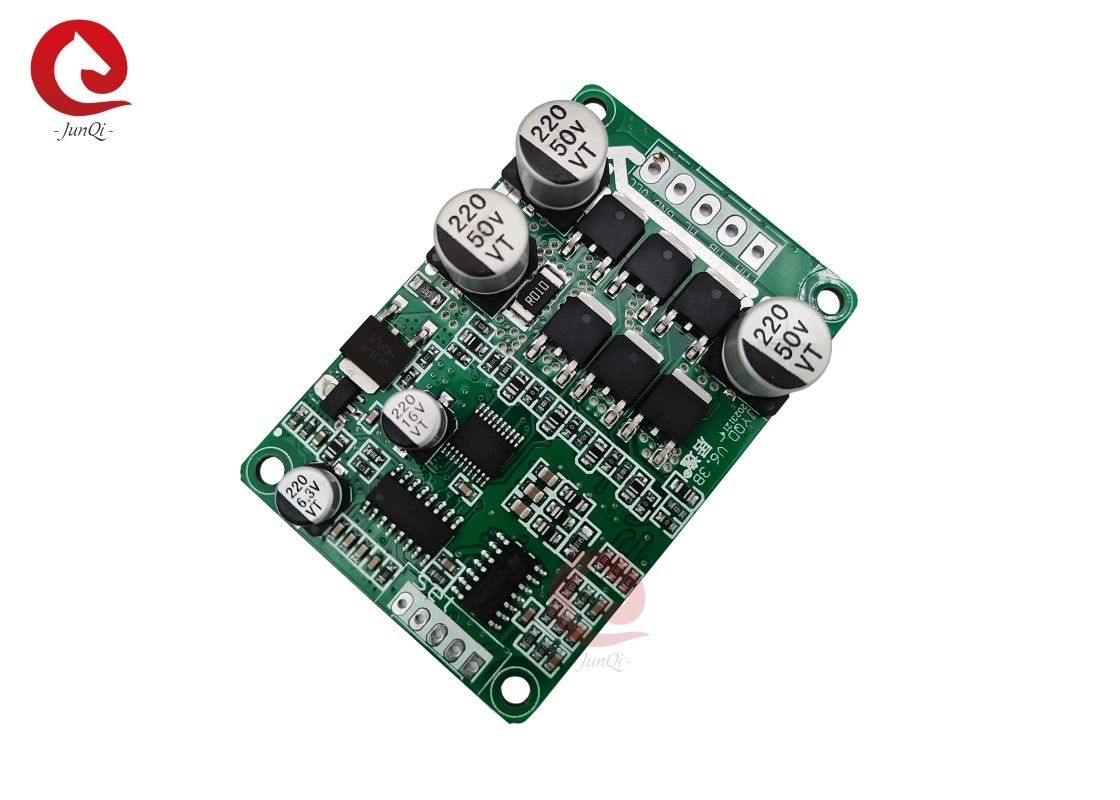

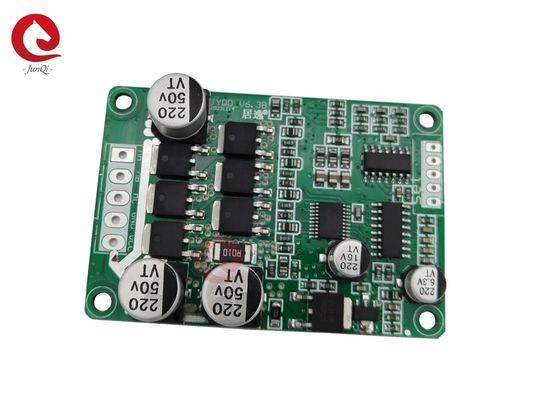

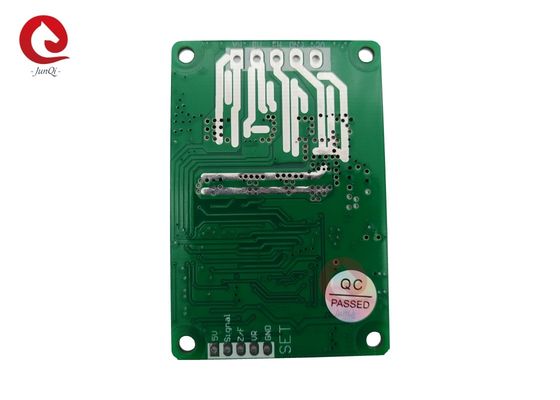

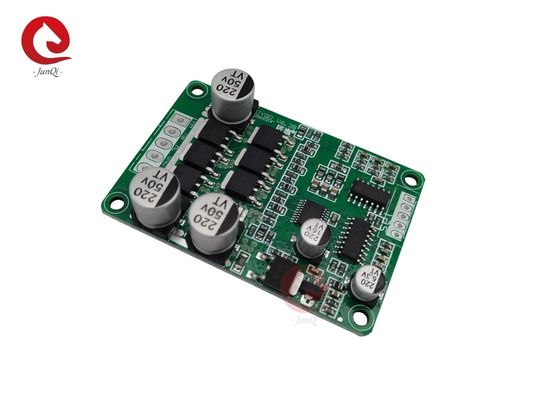

لوحة قيادة محرك بدون فرشاة DC7-48V JYQD_V6.3B لمحرك BLDC ثلاثي الأطوار بدون مستشعر
الوصف:
| الموديل | درجة حرارة التشغيل |
تشغيل الجهد |
الحد الأقصى. التيار |
I cont |
سرعة PWM التحكم (1-20 كيلو هرتز) |
الجهد التناظري تنظيم السرعة |
نبضة السرعة إخراج الإشارة |
| JYQD_V6.3B | -20~85 درجة مئوية | 7~48VDC | 10 أمبير | 8 أمبير |
0~100% دورة العمل |
0~5 فولت | نعم |
مخطط الأسلاك ووصف المنفذ:
1. منفذ التحكم
GND — يستخدم للتحكم الداخلي في لوحة السائق
VR — منفذ التحكم في السرعة. تنظيم سرعة الجهد التناظري 0V-5V، تنظيم السرعة الخطية منخفض إلى مرتفع. يجب تأريض تنظيم سرعة PWM بلوحة السائق.
Z/F — منافذ التحكم في اتجاه الدوران. قم بتوصيل 5 فولت أو لا تتصل في اتجاه واحد، وقم بتوصيل GND بالاتجاه الآخر.
Signal — منفذ إخراج إشارة نبضة سرعة المحرك، إشارة نبضة 5 فولت
5V — جهد الإخراج الداخلي للوحة السائق، مقياس جهد خارجي أو مفتاح لضبط السرعة وعكس العملية.
2. منفذ الطاقة
P+/VCC — DC +
P-/GND — DC -
MC — طور المحرك C
MB — طور المحرك B
MA — طور المحرك A
3. يرجى الانتباه إلى أن سلك طور المحرك وسلك Hall يجب ألا يكونا طويلاً جدًا. سيتسبب ذلك في تداخل الإشارة إذا كان السلك طويلاً جدًا.
4. مسافة منفذ التحكم: 2.54 مم، مسافة منفذ الطاقة: 3.96 مم.
5. انتبه إلى العزل بين MOSFET للسائق والمشتت الحراري أو لوحة التثبيت.
ملاحظات التطبيق:
1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة السائق كما هو محدد.
2. تُستخدم لوحة السائق هذه لمحرك بدون فرشاة ثلاثي الأطوار بدون مستشعر، ولكنها غير مناسبة لجميع المحركات بدون فرشاة ثلاثية الأطوار بدون مستشعر مباشرة. إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز البدء، والعكس، وتيار عمل المحرك بدون حمل كبير جدًا، والسرعة غير مستقرة، والكفاءة منخفضة، ولا يمكن البدء بالتحميل.) يمكن للعملاء ضبط المقاومة والسعة الخاصة بلوحة السائق وفقًا للوضع الفعلي لتحقيق أفضل تأثير قيادة.
3. لوحة القيادة JYQD_V6.3B عبارة عن لوحة عارية، ولا تحتاج طاقة القيادة التي تقل عن 100 واط إلى تبديد الحرارة القسري، وتحتاج إلى ضمان التهوية العادية.
4. يُمنع توصيل منفذ إخراج 5 فولت الموجود على لوحة السائق بالمعدات الكهربائية الخارجية. إنه مناسب فقط لتوصيل مقاييس الجهد والمفاتيح الخارجية بهذه اللوحة لتنظيم السرعة والعكس.
5. الإشارة الموجودة على لوحة القيادة JYQD_V6.3B هي إشارة إخراج نبضة سرعة المحرك، والتيار الخارج أقل من 5 مللي أمبير.
أبعاد لوحة القيادة (مم):
