| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | junqi |
| إصدار الشهادات: | IS9001, TS16949,CE |
| رقم الموديل: | JP-BL43-426T |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotialbe |
| تفاصيل التغليف: | مناسبة للتصدير |
| وقت التسليم: | على أساس الطلب ، |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000set / شهر |
| النموذج: | JP-BL43-426T | الجهد: | 24VDC (18V-32VDC) |
|---|---|---|---|
| القوة: | 240 واط | معدل التدفق المقدر: | 2400 لتر / ساعة |
| رأس: | 17 م | التطبيق: | حافلة هجينة ، سيارات كهربائية ، حافلة E ، BCI |
| إبراز: | مضخة مياه كهربائية أوتوماتيكية 24VDC,مضخة مياه كهربائية للمركبات PHEV,مضخة مياه أوتوماتيكية لتداول سائل التبريد 240 وات |
||

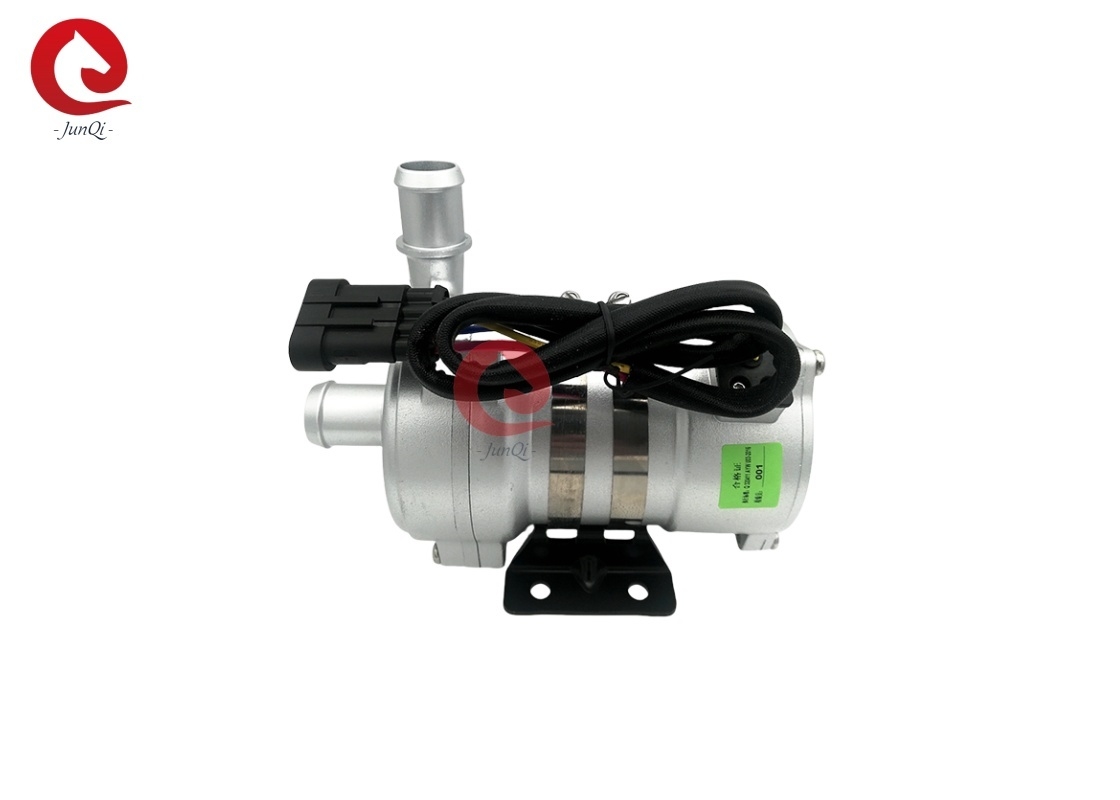

24VDC 240W مع PWM التحكم في مركبات PHEV لتبريد سائل تدوير مضخة المياه الكهربائية للسيارات
الميزات
◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة، استهلاك منخفض للطاقة، كفاءة عالية، عمر خدمة طويل.
◆ مع نطاق واسع من درجة حرارة التشغيل
◆ مع التحكم في التدفق المستمر
◆ حماية من عكس القطبية
◆ حماية من التشغيل الجاف
◆ حماية من الجهد الزائد والتيار الزائد
◆ حماية من الحمل الزائد ودرجة الحرارة الزائدة
تعليمات التركيب
مضخات سلسلة JP-BL43-426T هي مضخات طرد مركزي تتطلب التعبئة المسبقة،
يتم تركيب المضخة في أدنى موضع في النظام لضمان أن المكره مغمورة دائمًا
في السائل، أو قم بتعبئة المضخة مسبقًا قبل التشغيل.
1: يجب ألا تعمل المضخة جافة، على الرغم من أنها يمكن أن تعمل جافة لمدة 15 دقيقة (بعد 15
دقيقة من التشغيل الجاف، ستتوقف تلقائيًا)، سيؤدي التشغيل الجاف إلى إحداث ضوضاء، وكذلك زيادة
التآكل على العمود وجلبة العمود.
2: استخدم الأنبوب ذو القطر الموصى به لتوصيل مدخل المضخة، إذا كنت تستخدم قطرًا أصغر
مدخل خرطوم المضخة، بسبب الضغط السلبي في المضخة، يدخل الهواء الخارجي بسهولة إلى
المضخة من خلال خط الأنابيب، سيؤدي ذلك إلى تدهور أداء المضخة، وكذلك الهواء
الفقاعات تتلف المضخة.
3: كما يظهر من اتجاه مدخل المضخة، يدور المكره في اتجاه عقارب الساعة (انظر السهم على
منفذ المخرج).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند التثبيت
عموديًا، يجب أن يكون منفذ المخرج متجهًا لأعلى.
5: لتجنب التشغيل الجاف (العالق في المكره)، يجب أن يكون منفذ مخرج مضخة المياه
رأسيًا أو في الجزء العلوي من المكره. (انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل رأسيًا (أو بدون كوع في 20 سم) لجعل الهواء
يتم تفريغه بسهولة، يجب ألا يستخدم أنبوب المخرج كوعًا أقل من 90 درجة (انظر الشكل 2).
7: لا يمكن استخدام ماء البحر أو أي تلوث شديد آخر مع سائل شوائب حبيبات كبيرة كسائل
متوسط
■معلمة درجة الحرارة
1. درجة حرارة السائل المتوسط: -40℃ إلى +85℃ (-40°F إلى + 185°F)
2. درجة حرارة البيئة العاملة: -40℃ إلى +85℃ (-40°F إلى +185°F)
3. درجة حرارة التخزين: -40℃ إلى +70℃ (-40°F إلى +158°F)
(حتى 100 ℃، ولكنها ستقصر من عمر الخدمة)
نطاق الجهدضغط النظام
-0.2 إلى 2.5 بار (100℃ (212°F).
عمر الخدمة أكثر من 20000 ساعة بناءً على الجهد المقنن ودرجة حرارة البيئة 36℃(86°F).
■
نطاق الجهدمضخة مياه 24 فولت مصنفة، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة، إلا أن المفرط أو جدًا
سيؤثر الجهد ودرجة الحرارة المنخفضة على عمر خدمة المحرك، ولا يمكن للمضخة أن تكون
معرضة للإشعاع الحراري المحيط.
السائل المتوسط: خليط سائل (ماء مع أقل من 60% جلايكول)
■ معلمة كهربائية
جهد التشغيل
|
(VDC) |
(W) |
(L/H) |
(مم) |
(جم) |
| 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g | طراز الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3): |
■ تنبيهات
1. درجة حرارة البيئة العاملة: -40℃--120℃، يجب محاولة تجنب الاقتراب من نظام الأنابيب ثلاثي العناصر الحفازة، وتصريف الغاز والمحرك أثناء التثبيت، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى الماء المنخفض، لإطالة عمر خدمة المضخة.
3. يرجى استخدام المضخة بعيدًا عن البيئة المتربة، فالغبار ضار لتقليل عمر الخدمة
4. انتبه إلى نقاء الماء، وتجنب التشويش وانسداد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء
■ البعد الخارجي
التطبيق:
تستخدم على نطاق واسع في الحافلات الهجينة، والسيارات الهجينة، والمركبات الكهربائية، والقطارات، والسفن وغيرها من أنظمة التدفئة و
