نظام بطارية City E Bus تبريد مضخة مياه كهربائية PPS GF مادة 24V

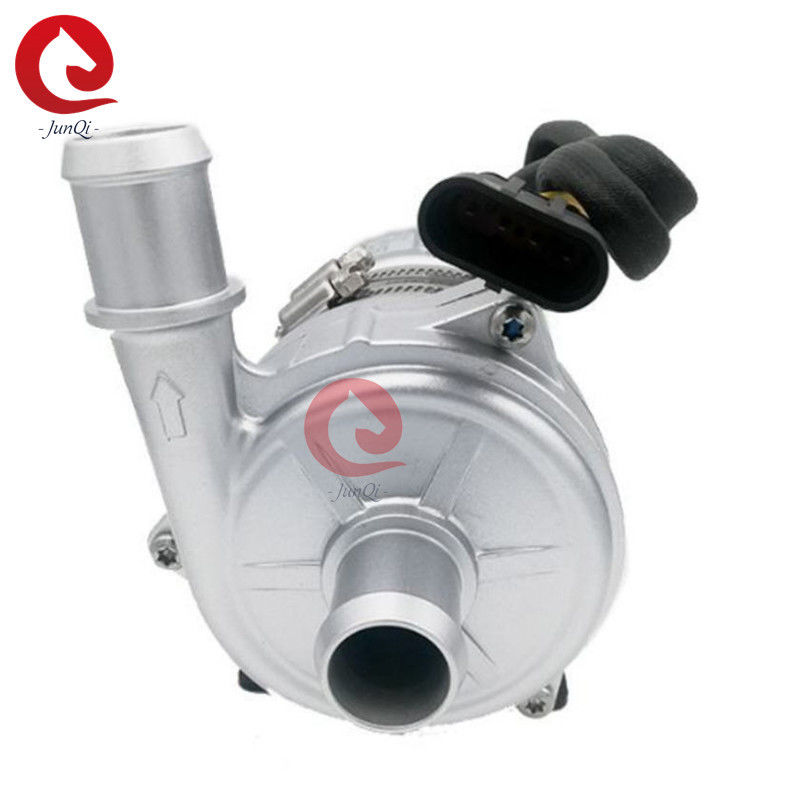

مضخة مياه كهربائية Junqi OWP-BL43-402 CAN ، مضخة تبريد نظام بطارية City E Bus 24 فولت


سمات
◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.◆ مع درجة حرارة تشغيل واسعة النطاق
◆ هل يمكن التحكم في واجهة الاتصال
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة

الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
1. الإسكان رأس المضخة: يموت الصب سبائك الألومنيوم
2. المكره: PPS + GF
3. تجويف الدرع: PPS + GF
4. كم رمح: المواد المركبة الكربورندوم
5. رمح: الفولاذ المقاوم للصدأ (3CR14) رمح
6. المغناطيس السكن: كبسولات بلاستيكية PPS
7. حلقة الختم: EPDM
8. EMC: الدرجة 3
9. الضوضاء: ≤ 60dB

جهاز القيادة (بما في ذلك المحرك)
1. الدوار القيادة: مغناطيس كبسولات بلاستيكية PPS
2. البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
3. محرك القيادة: محرك DC بدون فرشات
4. إطار سلك المحرك: PPA GF
5. مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة + طلاء مسحوق PE ..
6. قوس: الصلب
7. طوق القوس: 304 الفولاذ المقاوم للصدأ الولايات المتحدة
8. مقاوم للماء على أساس تصنيف IP68 (en60529)
9. نموذج الموصل: 325304061AAH (قابس مطابق 325304061AMH)
10. قطر الفوهة: 41 مم (1.61 بوصة)

تعليمات التركيب
مضخات سلسلة OWP-BL43-402CAN هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان بقاء المكره دائمًا
مغمورة في السائل ، أو ملء المضخة مسبقًا قبل تشغيلها.
1: يجب ألا تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 15 دقيقة (بعد 15 دقيقة
دقائق للتجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى زيادة الضوضاء أيضًا
تآكل في العمود وجلبة العمود.
2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم قطرًا أصغر
مدخل مضخة الخرطوم ، نظرًا للضغط السلبي في المضخة ، يسهل دخول الهواء الخارجي إلى
ضخ عبر خط الأنابيب ، وسوف يؤدي إلى تدهور أداء المضخة ، وكذلك الهواء
الفقاعات تلحق الضرر بالمضخة.
3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على
منفذ منفذ).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند التثبيت
عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.
5: من أجل تجنب الجفاف الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه
تكون رأسية أو في الجزء العلوي من المكره.(انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل رأسياً (أو عدم وجود كوع في 20 سم) لتكوين الهواء
يتم تفريغها بسهولة ، لا ينبغي استخدام أنبوب المخرج أقل من 90 درجة كوع (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كسائل
واسطة

■ معلمة درجة الحرارة
1. درجة حرارة السائل المتوسطة: -40 درجة مئوية إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
2. درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 85 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
3. درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
تبلغ مدة الخدمة أكثر من 20000 ساعة بناءً على الجهد المقنن و 36 درجة مئوية (86 درجة فهرنهايت) المحيطة
درجة الحرارة.
■ مجال الجهد الكهربائي
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أنه مفرط أو مفرط
سيؤثر الجهد المنخفض ودرجة الحرارة على عمر خدمة المحرك ، لا يمكن للمضخة أن تكون كذلك
تتعرض للإشعاع الحراري المحيط.
سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
■ المعلمة الكهربائية


نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):


■ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
3. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
4. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء


■ البعد الخارجي


تطبيق:
