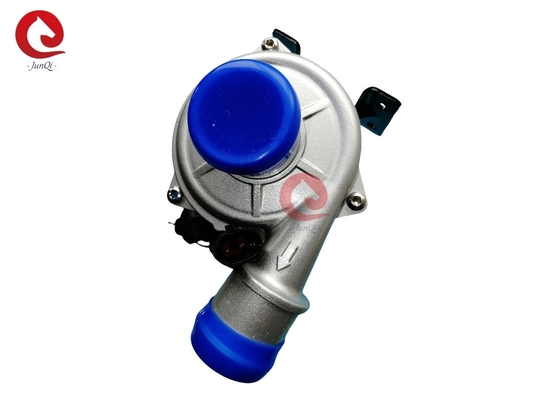

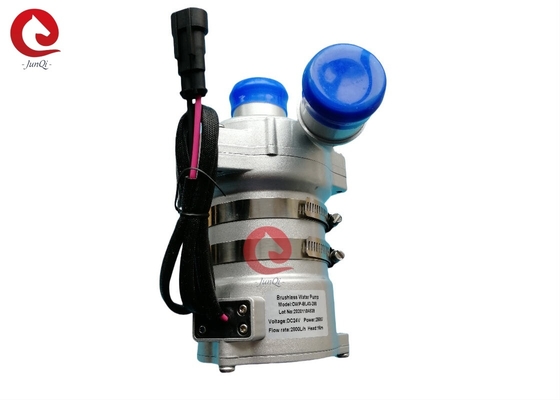

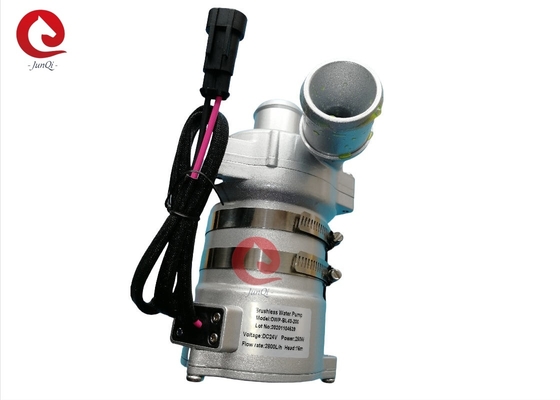

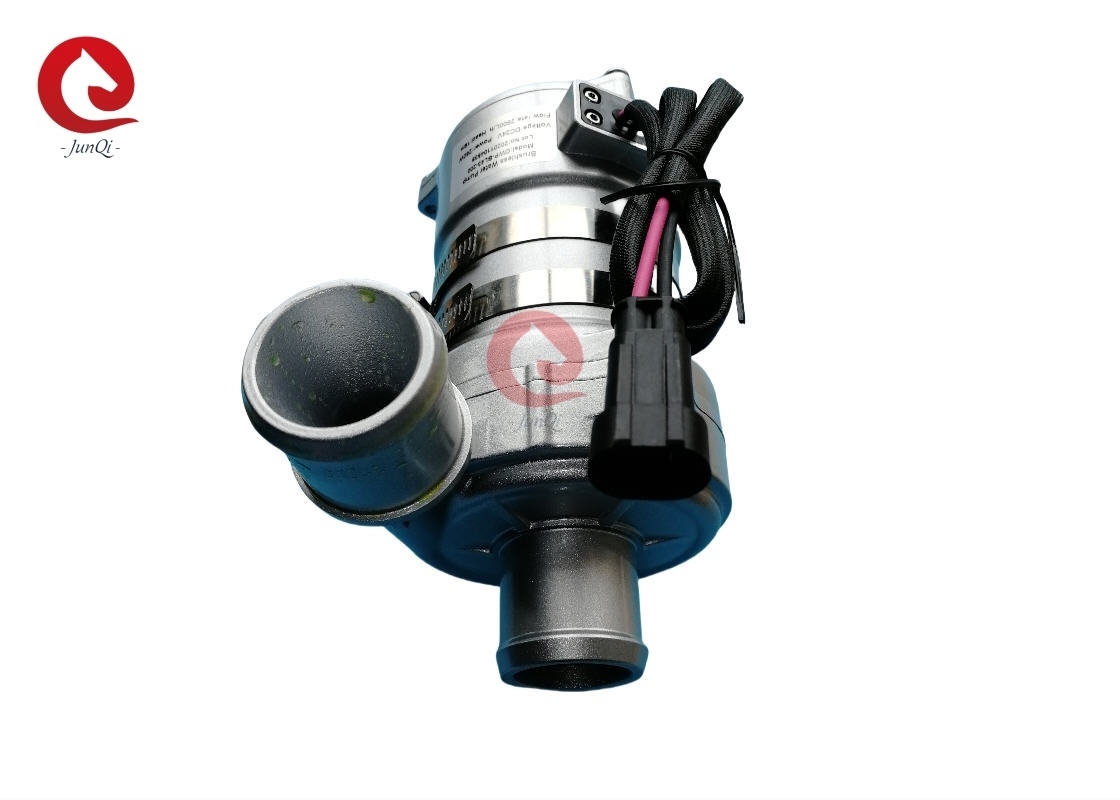

مضخة المياه للسيارات 24VDC Junqi JP-BL43-200 DC بدون فرشاة معدل التدفق 2800LPH لتبريد المحرك

مضخة المياه ذات التيار المباشر للسيارات بدون فرشاة لبرودة المحرك

■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة والسيارات الهجينة الهجينة والمركبات الكهربائية والقطارات والسفن وغيرها من أنظمة التدفئة والتبريد.

■ الخصائص
◆ مضخة طرد مركزي
◆ نقل القوة المغناطيسية
◆ محرك متردد عالي الكفاءة بدون فرشاة، استهلاك طاقة منخفض، كفاءة عالية، عمر خدمة طويل.
◆ مع مجموعة واسعة من درجات الحرارة
◆ تحكم سرعة إشارة PWM
◆ إصدار إشارة تشخيص
◆ مع التحكم في التدفق المستمر
◆ حماية القطبية العكسية
◆ الحماية من الجفاف
◆ الحماية من الفولتاج الزائد والتيار الزائد
◆ زيادة الحمل، حماية من زيادة درجة الحرارة

■ الوصف التقني (الأجزاء ذات الصلة التي تتلامس السائل)
غطاء رأس المضخة: سبائك الألومنيوم المصبوب بالموت
المحرك: PPS + GF
تجويف الدرع: PPS + GF
غلاف العمود: مواد مركبة من الكربوروندوم
العمود: الفولاذ المقاوم للصدأ ((3CR14) العمود
غطاء المغناطيس: كبسولة بلاستيكية PPS
حلقة الختم: EPDM
الكهرومغناطيسي: الدرجة 3
الضوضاء:≤61dB

■ جهاز القيادة (بما في ذلك المحرك)
الدوار القائم: مغناطيس مغطى بالبلاستيك PPS
مسامير ومحار: SUS 304 من الفولاذ المقاوم للصدأ
محرك القيادة: محرك DC بدون فرشاة
إطار سلك محرك: PPA GF
محفظة المضخة: غلاف الألومنيوم المصبوب بالصب مع الرمل والأنوديز + طبقة مسحوق PE..

العصا: الفولاذ
حلقة العقدة: US 304 الفولاذ المقاوم للصدأ
مقاومة للماء بناءً على تصنيف IP68 (en60529)
نموذج المرفق: AMP282106-1 (المطابقة AMP282088-1)
قطر الفوهة:38mm (1.5 بوصة)



■ تعليمات التثبيت
مضخات سلسلة JP-BL43-200 هي مضخات طرد مركزي تتطلب ملء مسبق
المضخة التي تم تركيبها في أدنى موقع للنظام لضمان أن الدوائر تكون دائما غارقة في السائل، أو ملء المضخة مسبقا قبل تشغيل الطاقة.

1: لا ينبغي أن تكون المضخة تعمل على الجفاف ، على الرغم من أنها يمكن أن تعمل على الجفاف لمدة 15 دقيقة (بعد 15 دقيقة من العمل على الجفاف ، سيتوقف تلقائيا) ، سيركض الجفاف سيصدر ضوضاء ،أيضا زيادة الاحتكاك إلى العمود و غطاء العمود.

2: استخدم أنبوب القطر الموصى به لربط مدخل المضخة، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر، بسبب الضغط السلبي في المضخة،الهواء الخارجي يسهل دخول المضخة من خلال خط الأنابيب، وسوف تجعل أداء المضخة تدهور، وأيضا فقاعات الهواء تجعل الضرر المضخة.

3: كما ينظر إليه من اتجاه مدخل المضخة ، يدور الدفة في اتجاه عقارب الساعة (انظر السهم على منفذ الخروج).

4: يمكن تركيب المضخة عمودياً أو أفقياً (انظر الشكل 1) عند تركيبها عمودياً ، يجب أن يكون منفذ الإخراج صعودياً.

5: من أجل تجنب الجفاف (التعثر بالهواء في الدفة) ، يجب أن يكون منفذ مضخة المياه عموديًا أو في الجزء العلوي من الدفة (انظر الشكل 1).

6: يجب تركيب الأنابيب المتصلة رأسياً (أو لا يوجد مرفق في 20 سم) لجعلها تصدر الهواء بسهولة ، لا ينبغي استخدام أنبوب الخروج أقل من 90 درجة مرفق (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع النباتات الكبيرة النباتات السائلة كوسيلة سائل.




■ معيار درجة الحرارة
درجة حرارة السائل المتوسطة: -40 درجة مئوية إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة البيئة العاملة: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)
درجة حرارة التخزين: -40°C إلى +70°C (-40°F إلى +158°F)
(حتى 100 درجة مئوية، ولكنها ستقلل من عمر الخدمة)
■ ضغط النظام
-0. 2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة هو أكثر من 20،000 ساعة بناءً على الجهد القياسي ودرجة حرارة المحيط 36 درجة مئوية ((86 درجة فهرنهايت).
■ نطاق الجهد
مضخة المياه القياسية 24 فولت ، النطاق العملي 18 فولت - 32 فولت
على الرغم من أن المحرك يمكن استخدامه في نطاق واسع من الجهد ودرجة الحرارة، ولكن الجهد ودرجة الحرارة المفرطة أو المنخفضة جدا سوف تؤثر على عمر الخدمة للمحرك،لا يمكن تعريض المضخة للإشعاع الحراري المحيطي.

السائل المتوسط: خليط سائل (ماء يحتوي على أقل من 60٪ من الجليكول)


■ المعلم الكهربائي

نموذج الجهاز وخصائصه الكهربائية (انظر الشكل 3)

■ الاهتمام
1درجة حرارة البيئة العملية: -40°C - 120°C، يجب أن تحاول تجنب القرب من ثلاث عناصر محفز، نظام أنابيب تفريغ الغاز والمحرك أثناء التثبيت،ضمان درجة حرارة بيئة العمل.
2يجب أن يكون موقع تثبيت مضخة المياه قريبًا قدر الإمكان من مستوى المياه المنخفض ، لتمديد عمر المضخة.
4. يرجى استخدام المضخة بعيدا عن البيئة الغبارية ، والغبار ضارة لخفض عمر الخدمة
5انتبه لتنقيّص المياه، وتجنب التجمّد والعجلة المحجوزة لتقليل عمر الخدمة من المضخة

■ معايير الأداء



■بعد الخارجي
