لخلق قيمة للعملاء. النزاهة والفوز.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JEUNKEI |
| إصدار الشهادات: | CE, RoHS |
| رقم الموديل: | JQ45BLW27-24V-6170A-G01 |
| الحد الأدنى لكمية: | 5 قطع (عينة متاحة) |
|---|---|
| الأسعار: | USD30-USD60/PC |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، باي بال |
| القدرة على العرض: | 1000 قطعة في الشهر |

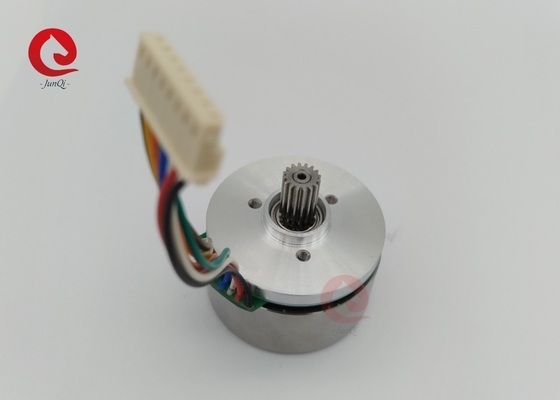

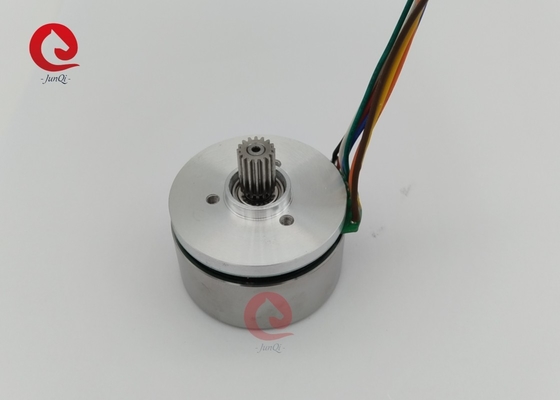

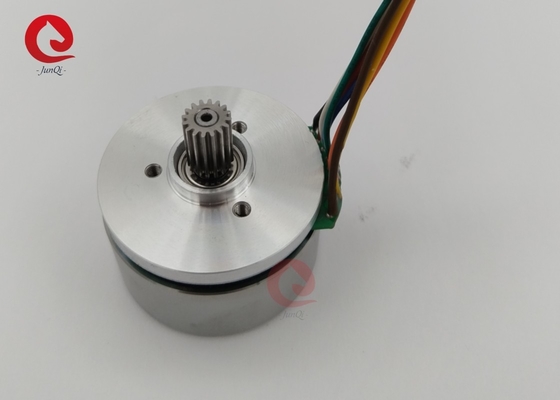

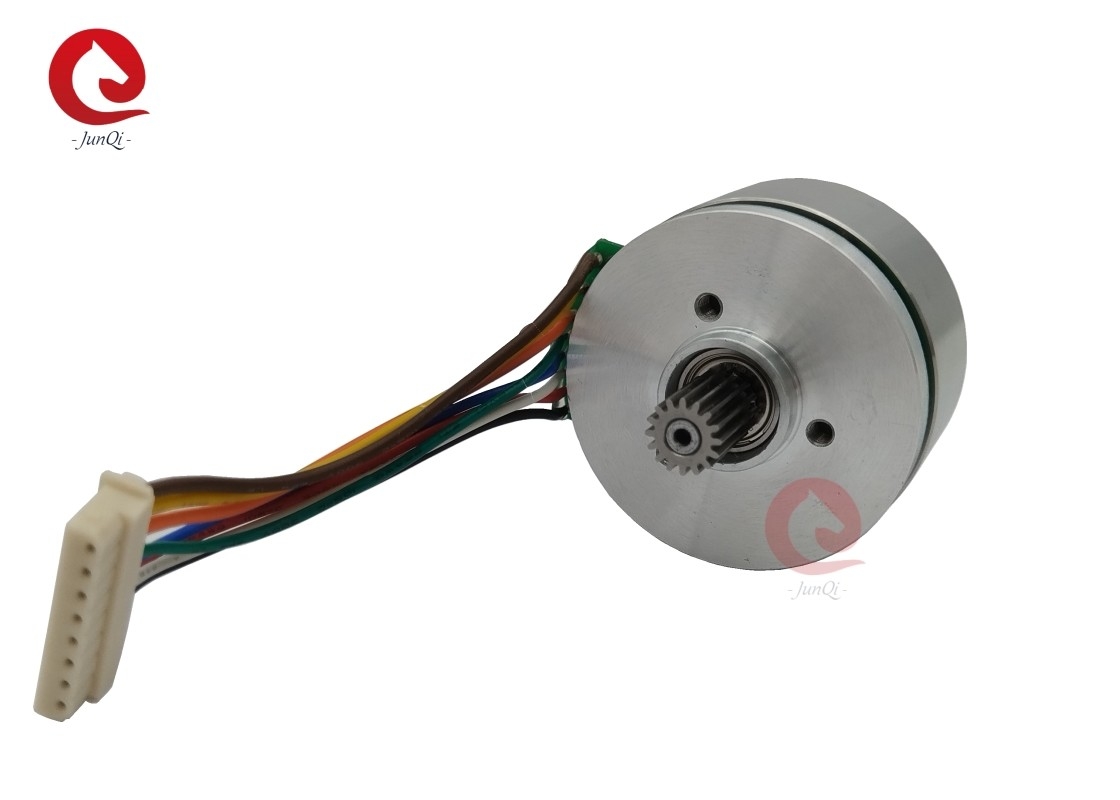

| الاسم: | محرك BLDC خارجي 45 مم | النموذج رقم: | JQ45BLW27-24V-6170A-G01 |
|---|---|---|---|
| النوع: | أوتروتر | الفولطية: | 24VDC |
| التيار المسموح به: | 3.26أ | تصنيف عزم الدوران: | 130 مليون نيوتن متر |
| السرعة المسجلة: | 4840 دورة في الدقيقة | الوزن: | 0.15 كجم |
| إبراز: | 4840rpm محرك DC بدون فرشاة,محرك DC بدون فرشاة 45 ملم,جهاز آلي محرك DC بدون فرشاة,45mm Brushless DC Motor,Automatic Device Brushless DC Motor |
||
المحركات المستمرة المسطحة بدون فرشاة
تصميم الدوار الخارجي المحدد لمحركات التيار المباشر السطحية بدون فرش يمنح هذه المنتجات نسبة استثنائية من الطاقة إلى الحجم ، مع الحفاظ على خفيفة جدا ومدمجة.هذه المحركات المستمرة ذات العزم العكسي العالي توفر سيطرة جيدة جدا حتى في سرعات منخفضةمجموعة محركات BLDC المسطحة لدينا تقدم مجموعة واسعة من الأحجام مع طول قليل.
ملخص الميزات:
1مجموعة واسعة من التحكم في السرعة وبدقة في عزم الدوران
2استقرار سرعة ممتاز.
3حجم صغير، قوة عالية.
4كفاءة عالية، ارتفاع درجة حرارة منخفضة.
المواصفات العامة:
| البند | المواصفات |
| نوع التلف | اتصال النجوم |
| زاوية تأثير هال | زاوية كهربائية 120 درجة |
| اللعب الإشعاعي | 0.02 ملم @ 450 غرام |
| اللعب المحوري | 0.14 ملم @ 450 غرام |
| القوة الشعاعية القصوى | 20N (( 10mm من الشريط) |
| القوة المحورية | 10N |
| قوة الكهرباء المضادة | 600VAC / 1S |
| مقاومة العزل | 100MΩ،500VDC |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ +50 درجة مئوية |
| فئة العزل | الفئة ب |
الاتصال الكهربائي
| رقم البين | المرفق | الوظائف |
| الدبوس 1/الدبوس 6 | JST B6B-PH-K-S | قاعة GND |
| الدبوس 2 | Vcc قاعة +5Vdc | |
| دبوس 3 | القاعة U | |
| الدبوس 4 | القاعة V | |
| الدبوس 5 | القاعة W | |
| الدبوس 2 | JST B5P-VH | المرحلة U |
| دبوس 3 | المرحلة الخامسة | |
| الدبوس 4 | المرحلة W | |
| الدبوس 1/الدبوس 5 | الـ GND |
المواصفات الكهربائية:
| البند | الوحدة | JQ45BLW27-24V-6170A-G01 |
| عدد الأقطاب | 16 | |
| عدد المراحل | 3 | |
| الجهد القياسي | VDC | 24 |
| عزم الدوران القياسي | mN.m | 130 |
| عزم دوران استمراري | mN.m | 156 |
| السرعة المسجلة | RPM | 4840 |
| الطاقة المسجلة | W | 70 |
| عزم دوران ذروة | mN.m | 390 |
| ذروة التيار | أ | 11 |
| المقاومة بين الخطين | أومس@20°C | 0.56 |
| الحثية من خط إلى خط | mH | 0.27 |
| ثابت العزم | mN.m/A | 37.1 |
| المجال الكهرومغناطيسي الخلفي | Vrms/KRPM | 2.75 |
| عزم الدوار | g.cm2 | 180 |
| طول المحرك | ملم | 27 |
| الوزن | g | 160 |
** ملاحظات: يمكن تصميم المحرك وتصنيعه بناء على طلب مخصص!!
أبعاد المحرك ((ملم):
الأسئلة الشائعة:
س: كم مدة التوصيل للطلبات؟
الجواب: وقت التوصيل: 4 أسابيع بعد استلام الودائع
س: ما هو تأمين التجارة الخاص بك؟
A: 100٪ حماية جودة المنتج.
100% من المنتج في الوقت المناسب حماية الشحن.
حماية دفع بنسبة 100% للمبلغ المغطى
س: ما هو MOQ؟
الجواب: 5PCS. الطلب الصغير مرحب به.
س: هل تصنع منتجات مخصصة؟
ج:نعم،نحن نقبل ذلك.
س: عن بعد بيع سيريف؟
ج: خدمة ما بعد البيع على مدار الساعة
س: ماذا أفعل إذا لم أكن راضيا عن منتجك؟
ج: إذا كان هناك عيوب في جودته، يمكننا أن نبدل واحدة جيدة لك.
عموماً، هذه المشكلة نادرة.
س: ما هو مدة الدفع؟
A: T / T و Paypal تستخدم أكثر، يرجى الاتصال بنا للتفاصيل
س: ما هو مستوى جودة منتجك؟
ج: نحن ننتج جودة جيدة، ونرفض إنتاج جودة منخفضة.
