لخلق قيمة للعملاء. النزاهة والفوز.
 |
| مكان المنشأ: | تشانغتشو ، الصين |
| اسم العلامة التجارية: | Junqi |
| إصدار الشهادات: | CE, RoHs, REACH |
| رقم الموديل: | محرك BLDC من سلسلة JQ70BLS |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD50-100/PC Negotiable |
| تفاصيل التغليف: | CTN |
| وقت التسليم: | 4 أسابيع بعد الحصول على الدفع (الأساس عند الطلب) ، |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000set / month |
| نوع: | محرك تيار مستمر بدون فرش | رقم الموديل: | JQ70BLS01 ، JQ70BLS02 ، JQ70BLS03 |
|---|---|---|---|
| حجم الاطار: | 70 ملم | نوع اللف: | نجمة |
| تصنيف عزم الدوران: | 0.5 نيوتن متر / 1.0 نانومتر / 1.5 نيوتن متر | عدد الاقطاب: | 8 |
| رقم المرحلة: | 3 | الفولطية: | 48VDC |
| طول الجسم: | 86 ملم / 116 ملم / 136 ملم | تصنيف سريع: | 3000 دورة في الدقيقة |
| إستعمال: | السيارات | شكل: | ميدان |
| إبراز: | محرك سيرفو 70 مم bLDC,محرك كهربائي 3000 دورة في الدقيقة bldc,محرك مؤازر 48VDC bLDC |
||

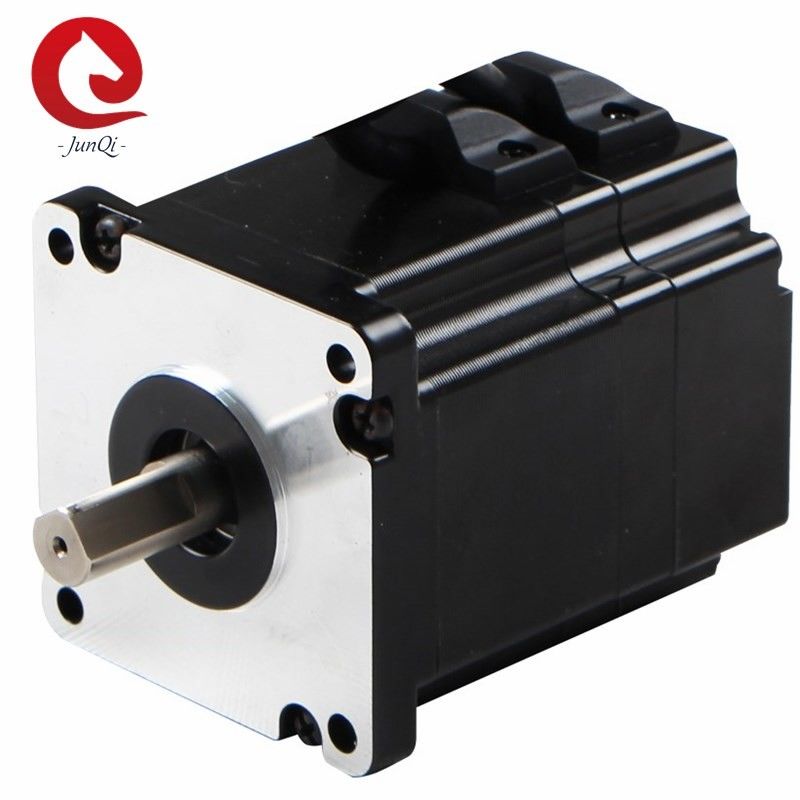

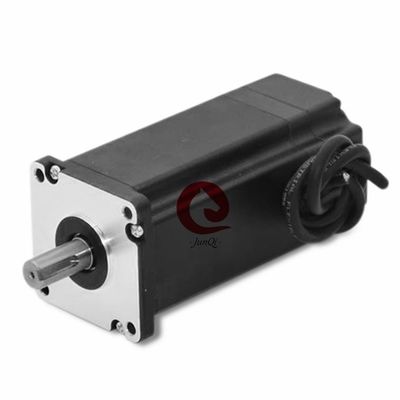

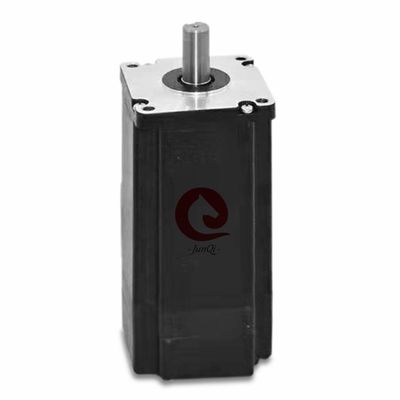

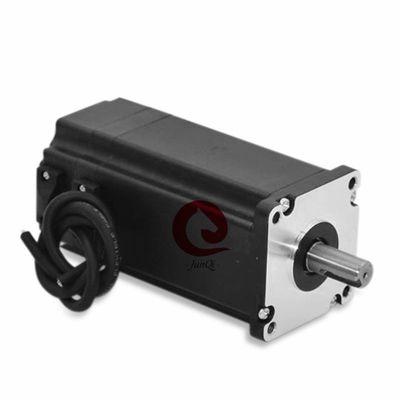

محرك BLDC 70 مم ، سلسلة JQ70BLS 48VDC ، عزم دوران 3000 دورة في الدقيقة 0.5 ~ 1.5Nm مربع الجسم بدون فرش
تفاصيل سريعة:
| نموذج |
إطار مقاس |
مصنفة قوة ث) |
الجسم طول (مم) |
مصنفة الجهد االكهربى (VDC) |
مصنفة عزم الدوران (نانومتر) |
مصنفة تيار (أ) |
مصنفة سرعة (دورة في الدقيقة) |
| JQ70BLS01 | 70 ملم | 157 | 86 | 48 | 0.5 |
3.274 |
3000 |
| JQ70BLS02 | 70 ملم | 314 | 116 | 48 | 1.0 | 6.54 | 3000 |
| JQ70BLS03 | 70 ملم | 471 | 136 | 48 | 1.5 | 9.81 | 3000 |
سمات:
1. نطاق سرعة واسع ، خرج عزم دوران سلس
2. استقرار سرعة ممتاز
3. صغيرة وعالية الطاقة
4. عالية الكفاءة وتوفير الطاقة.
المواصفات العامة:
| غرض | تخصيص |
| نوع اللف | اتصال ستار |
| زاوية تأثير هول | زاوية كهربائية 120 درجة |
| اللعب الشعاعي | 0.02 مم @ 450 جرام |
| اللعب المحوري | 0.08 مم @ 450 جرام |
| ماكس.قوة شعاعية | 115N (20 مم من الحافة) |
| ماكس قوة محورية | 45N |
| قوة عازلة | 600VAC / 1S |
| مقاومة العزل | 100MΩ ، 500VDC |
| درجة الحرارة المحيطة | -20 درجة مئوية ~ + 50 درجة مئوية |
| فئة العزل | الصف ب |
التوصيل الكهربائي:
| نوع | اللون | المهام |
|
UL2464 AWG26 |
أحمر | Vcc |
| أزرق | يو (هو) | |
| لون أخضر | الخامس (Hv) | |
| أبيض | W (Hw) | |
| أسود | GND | |
|
UL2464 AWG16 |
أصفر | المرحلة ش |
| أحمر | المرحلة الخامسة | |
| أسود | المرحلة W |
المواصفات الكهربائية:
| غرض | وحدة | JQ70BLS01 | JQ70BLS02 | JQ70BLS03 |
| عدد الاقطاب | 8 | 8 | 8 | |
| رقم المرحلة | 3 | 3 | 3 | |
| الفولطية | VDC | 48 | 48 | 48 |
| تصنيف عزم الدوران | نانومتر | 0.5 | 1.0 | 1.5 |
|
مستمر عزم المماطلة |
نانومتر | 0.6 | 1.2 | 1.8 |
| تصنيف سريع | دورة في الدقيقة | 3000 | 3000 | 3000 |
| القوة المصنفة | دبليو | 157 | 314 | 471 |
| عزم الدوران الاقصى | نانومتر | 1.5 | 3.0 | 4.5 |
| تيار الذروة | أ | 13.0 | 26 | 38 |
| خط لمقاومة الخط | أوم @ 20 ℃ | 0.6 | 0.3 | 0.22 |
| خط إلى خط الحث | م | 1.4 | 0.7 | 0.55 |
| ثابت عزم الدوران | نانومتر / أ | 0.12 | 0.12 | 0.12 |
| رجوع EMF | Vrms / KRPM | 9.0 | 9.0 | 9.0 |
| الدوار القصور الذاتي | ز. سم 2 | 200 | 400 | 600 |
| طول المحرك | مم | 86 | 116 | 136 |
| وزن | كلغ | 1.3 | 2.1 | 2.9 |
** ملاحظات: أعلاههو محرك قياسي ، يمكن تصميمها وتصنيعها حسب الطلب !!
الحجم الميكانيكي:
يمكننا توفير خدمة إضافية:
إذا كان هذا المحرك لا يتطابق مع طلبك.لا تتردد في الاتصال بنا ، يمكننا صنع عمود / لف / تركيب شفة / كابل / موصل مخصص. سنعمل جنبًا إلى جنب معك ومع فريقك لتصميم محرك يناسب الاحتياجات الدقيقة لتطبيقك.تتم جميع أعمال الهندسة والدعم داخليًا.
خدمة الملحقات: علبة التروس والموصل
تصميم مخصص: لف حسب الطلب ، شفة مخصصة ، رمح مخصص ....
التعليمات:
س: ما هي المدة الزمنية التي تستغرقها الطلبات؟
ج: المهلة الزمنية: 4 أسابيع بعد استلام الإيداع
س: ما هو ضمان التجارة الخاص بك؟
ج: حماية جودة المنتج 100٪.
منتج 100٪ في الوقت المحدد لحماية الشحن.
حماية مدفوعة بنسبة 100٪ لمبلغك المغطى.
س: ما موك؟
ج: 5 قطع.نرحب بالطلب الصغير.
س: هل تصنع منتجًا مخصصًا؟
ج: نعم ، نحن نقبل تكنولوجيا المعلومات.
س: حول خدمة ما بعد البيع؟
ج: خدمات ما بعد البيع 24/7.
س: ماذا أفعل إذا لم أكن راضيًا عن منتجك؟
ج: إذا كانت هناك عيوب في جودتها ، فيمكننا استبدال عيوب جيدة لك.
بشكل عام ، هذه المشكلة نادرة.
س: ما هو مصطلح الدفع؟
ج: يتم استخدام T / T و Paypal أكثر ، يرجى الاتصال بنا للحصول على التفاصيل
س: ما هو مستوى جودة منتجك؟
ج: نحن ننتج نوعية جيدة ، ونرفض إنتاج جودة منخفضة.
تحتوي منتجاتنا من المحركات على مجموعة:
