| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JUYI |
| إصدار الشهادات: | CE, |
| رقم الموديل: | JYQD-V8.5E |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حقيبة PE + كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، باي بال |
| القدرة على العرض: | 10000Sets / شهر |
| اسم المنتج: | لوحة قيادة محرك تيار مستمر بدون فرش | طاقة كهربائية شغالة: | 18-50VDC |
|---|---|---|---|
| الحد الأقصى الحالي: | 15 أ | العمل الحالي: | 15 أ |
| التحكم في سرعة PWM: | تردد PWM: 1-20 كيلو هرتز ، دورة التشغيل 0-100٪ | تنظيم سرعة الجهد التناظري: | 0-5 فولت |
| فرش: | لمحرك تيار مستمر بدون مستشعر | دعم فني: | نعم |
| اللون: | أزرق | سرعة إخراج إشارة النبض: | نعم |
| تسليط الضوء: | لوحة قيادة محرك تيار مستمر بدون فرش V8.5E,لوحة قيادة محرك تيار مستمر 3 مراحل,وحدة تحكم محرك BLDC بتبدد الحرارة |
||
| 1. تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد. |
|
2. يتم استخدام لوحة القيادة هذه لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها ليست مناسبة لجميع المحركات بدون فرشاة ثلاثية الطور بدون مستشعرات مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار عمل تحميل المحرك كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط مقاومة وسعة لوحة القيادة وفقًا للوضع الفعلي لتحقيق أفضل تأثير للقيادة (انظر المرفق لمعرفة كيفية إجراء الضبط)
|
|

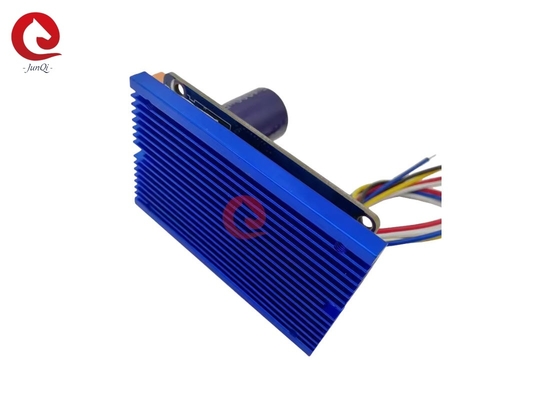

3. لوحة القيادة JYQD-V8.3E هي لوحة عارية بدون غلاف ومبدد حرارة.إذا كانت قوة المحرك أقل من 60 واط ، فإنه لا يحتاج إلى إضافة غرفة التبريد ، بل يحتاج فقط إلى ضمان التهوية العادية وعزل الآبار.إذا كانت قوة المحرك أكثر من 60 واط ، فيجب إضافة غرفة التبريد مثل الرسم التخطيطي على النحو التالي.
|
| رقم الموديل | JYQD-V8.5E |
| درجة الحرارة التشغيل. | -20—85 ℃ |
| جهد التشغيل | 18 فولت - 50 فولت |
| الحد الأقصى الحالي | 15 أ |
| استمرار العمل الحالي | 15 أ |
| · التحكم في سرعة PWM | تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪ |
| تنظيم سرعة الجهد التناظري | 0-5 فولت |
| حماية OV / LV | نعم |
| خرج إشارة سرعة النبض | نعم |
| 5 فولت | جهد الخرج الداخلي للوحة التشغيل |
| م | منفذ خرج إشارة نبض سرعة المحرك ، إشارة نبضة 5 فولت. |
| ض / واو | تناوب منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي. |
| VR | منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪ |
| GND | تستخدم للتحكم الداخلي للوحة القيادة |
| ماجستير | المرحلة الحركية أ |
| ميغا بايت | المرحلة الحركية ب |
| MC | المرحلة الحركية ج |
| GND | DC- |
| VCC | DC + |
