لخلق قيمة للعملاء. النزاهة والفوز.

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JUYI |
| إصدار الشهادات: | CE, |
| رقم الموديل: | JYQD-V8.8 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حقيبة PE + كرتون |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | T / T ، L / C ، باي بال |
| القدرة على العرض: | 10000Sets / شهر |

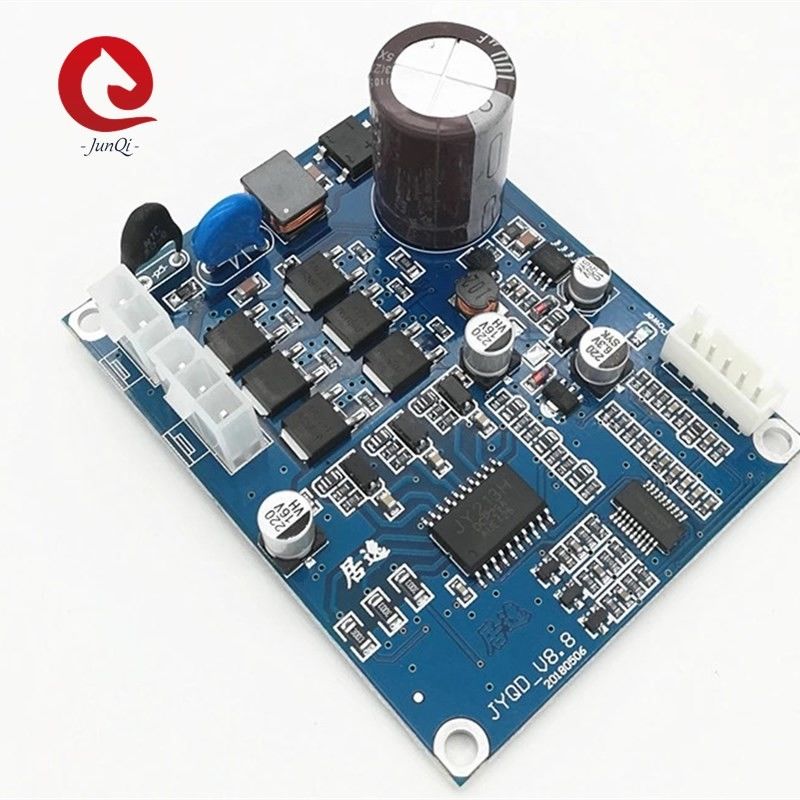

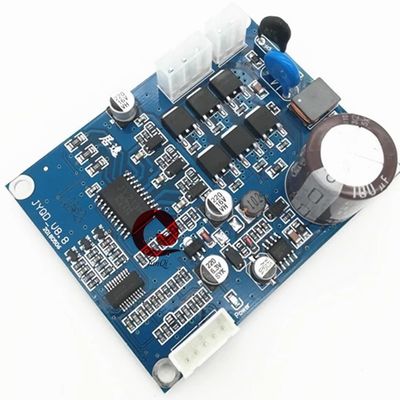

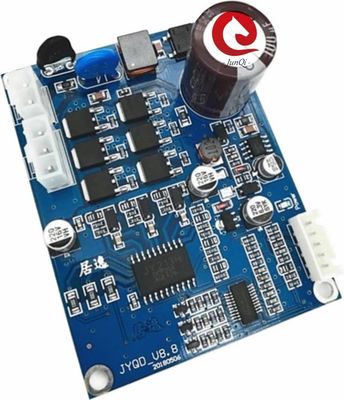

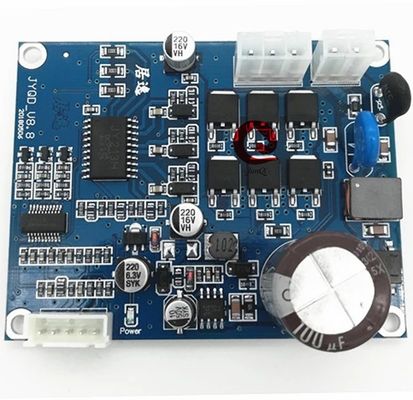

| اسم المنتج: | لوحة قيادة محرك تيار مستمر بدون فرش | طاقة كهربائية شغالة: | 90-265VAC (110VAC / 220VAC) |
|---|---|---|---|
| الحد الأقصى الحالي: | 1 أ | العمل الحالي: | 0.5 أ |
| التحكم في سرعة PWM: | تردد PWM: 1-20 كيلو هرتز ، دورة التشغيل 0-100٪ | تنظيم سرعة الجهد التناظري: | 0-5 فولت |
| فرش: | لمحرك تيار مستمر بدون مستشعر | دعم فني: | نعم |
| اللون: | أزرق | سرعة إخراج إشارة النبض: | نعم |
| إبراز: | لوحة قيادة محرك V8.8,لوحة تحكم مؤازرة 110VAC,لوحة قيادة محرك 220VAC |
||
ملاحظات طلب التقديم:
تأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد.
يتم استخدام لوحة القيادة هذه لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها لا تناسب جميع المحركات ثلاثية الطور بدون مستشعرات مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار تشغيل المحرك غير المحمل كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.)
يحظر منفذ الإخراج 5V الموجود على لوحة التشغيل توصيل الجهاز الخارجي.إنه قابل للتطبيق فقط على مقياس الجهد الخارجي ومفتاح اللوحة لتنظيم السرعة وعكسها.
المحطة الطرفية "M" على لوحة التشغيل JYQD-V8.8 هي إشارة خرج نبضة سرعة المحرك (خرج الدفع والسحب) ، والحد الأقصى لتيار الخرج أقل من 5 مللي أمبير.
| رقم الموديل | JYQD-V8.8 / JYQD-V8.8D |
| اperating temp. | -20—85 ℃ |
| اتلاوة الجهد | 90-265 فولت تيار متردد |
| مفأس تيار | 1 أ |
| تابع.عمل تيار | 0.5 أ |
| · سرعة PWM مراقبة | تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪ |
| أتنظيم سرعة الجهد nalog | 0-5 فولت |
| OV / LV الحماية | نعم |
| خرج إشارة سرعة النبض | نعم |
الاسلاك الرسم البياني:
5V ----- جهد الخرج الداخلي للوحة التشغيل
M ---- منفذ إخراج إشارة نبضة سرعة المحرك ، إشارة نبضية 5 فولت.
1. منفذ التحكم
Z / F ---- تدوير منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.
VR ---- منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪
GND — يُستخدم للتحكم الداخلي بلوحة القيادة
2. منفذ الطاقة
U / MA ---- المرحلة الحركية أ
V / MB ---- المرحلة الحركية ب
W / MC ---- المرحلة الحركية ج
AC ---- L
التيار المتردد ---- ن
3. استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي.
4.يمكن أن تكون لوحة تشغيل إدخال التيار المتردد هذه هي المحرك المدمج في التطبيق
5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت.
رسم الأبعاد:
