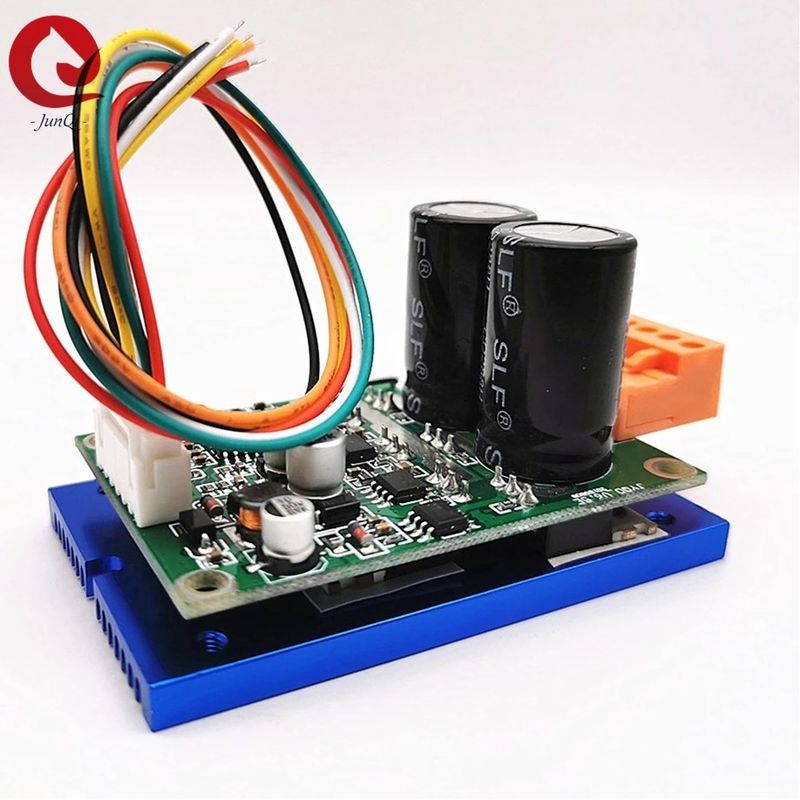

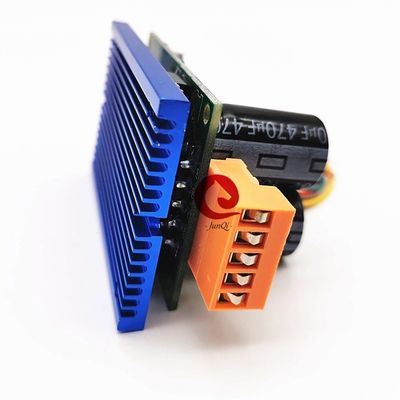

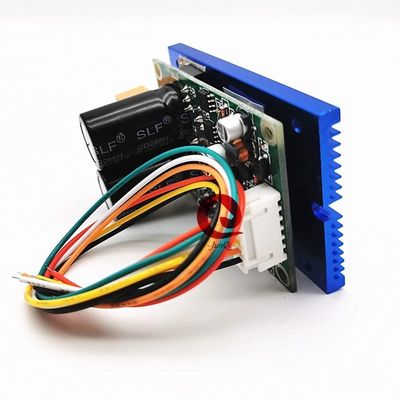

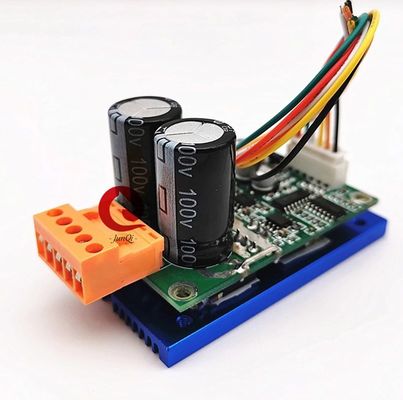

لوحة قيادة محرك 36-72 فولت أصلي JUYI Tech JYQD-V6.5E bldc لمحرك BLDC بدون مستشعر مع مبدد حراري وموصل وأسلاك

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	JUYI
إصدار الشهادات:	CE,
رقم الموديل:	JYQD-V6.5E

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حقيبة PE + كرتون
وقت التسليم:	5-10 أيام
شروط الدفع:	T / T ، L / C ، باي بال
القدرة على العرض:	10000Sets / شهر

مفصلة وصف المنتج

اسم المنتج:	لوحة قيادة محرك تيار مستمر بدون فرش	طاقة كهربائية شغالة:	36VDC-72VDC
الحد الأقصى الحالي:	16 أ	العمل الحالي:	15 أ
التحكم في سرعة PWM:	PWM frequency:1-20KHZ; تردد PWM: 1-20 كيلو هرتز ؛ Duty cycle 0-100% دورة الع	تنظيم سرعة الجهد التناظري:	0-5 فولت
فرش:	لمحرك تيار مستمر بدون مستشعر	دعم فني:	نعم
اللون:	أخضر

JYQD-V6.5E 36-72VDC 15A لوحة محرك BLDC الحالية لمحرك BLDC بدون مستشعر

لوحة قيادة محرك 36-72 فولت أصلي JUYI Tech JYQD-V6.5E bldc لمحرك BLDC بدون مستشعر مع مبدد حراري وموصل وأسلاك 0

رقم الموديل: JYQD-V6.5E

درجة الحرارة التشغيل.: -20—85 ℃

جهد التشغيل: 36V-72V DC

استمرار العمل الحالي: 15A

• التحكم في سرعة PWM: تردد PWM: 1-20 كيلو هرتز.دورة العمل 0-100٪

تنظيم سرعة الجهد التناظري: 0-5 فولت

حماية OV / LV: نعم

خرج إشارة نبضة السرعة: نعم

ملاحظات طلب التقديم:

1. يرجى التأكد من أن معلمات الجهد والطاقة للمحرك لا تتجاوز نطاق لوحة القيادة كما هو محدد.

2. يتم استخدام لوحة محرك BLDC لمحرك بدون مستشعر ثلاثي الأطوار ، ولكنها لا تناسب جميع المحركات بدون فرش ثلاثية الأطوار مباشرة.إذا لم يكن تأثير القيادة جيدًا (مثل اهتزاز بدء التشغيل ، أو الرجوع للخلف ، أو تيار عمل تحميل المحرك كبير جدًا ، والسرعة غير مستقرة ، والكفاءة منخفضة ، ولا يمكن بدء التشغيل مع الحمل.) يمكن للعملاء ضبط مقاومة وسعة لوحة القيادة وفقًا للوضع الفعلي لتحقيق أفضل تأثير للقيادة (انظر المرفق لمعرفة كيفية إجراء الضبط)

3. لوحة القيادة JYQD-V6.5E هي لوحة عارية بدون غلاف ومبدد حرارة.إذا كانت قوة المحرك أقل من 100 واط ، فلا داعي لإضافة غرفة التبريد ، فهي تحتاج فقط لضمان التهوية الطبيعية وعزل الآبار.إذا كانت قوة المحرك أكثر من 100 واط ، فيجب إضافة غرفة التبريد مثل الرسم التخطيطي على النحو التالي.

4. يرجى ملاحظة أن لوحة القيادة JYQD-V6.5E لا تحتوي على حماية اتصال عكسي ، وسوف تلحق الضرر الدائم بلوحة القيادة إذا تم عكس اتصال القطبية.

5. يحظر منفذ الإخراج 5V على لوحة التشغيل توصيل الجهاز الخارجي.إنه قابل للتطبيق فقط على مقياس الجهد الخارجي ومفتاح اللوحة لتنظيم السرعة وعكسها.

6. طرف "الإشارة" على لوحة القيادة JYQD-V6.5E هو إشارة خرج نبضة سرعة المحرك (خرج الدفع والسحب) ، والحد الأقصى لتيار الخرج أقل من 5mA.

لوحة قيادة محرك 36-72 فولت أصلي JUYI Tech JYQD-V6.5E bldc لمحرك BLDC بدون مستشعر مع مبدد حراري وموصل وأسلاك 1

مخطط لوحة القيادة مخطط لوحة التشغيل مع غرفة التبريد

الاسلاك الرسم البياني

5 فولت ----- جهد الخرج الداخلي للوحة التشغيل

الإشارة ---- منفذ إخراج إشارة نبض سرعة المحرك ، إشارة نبضة 5 فولت.

1. منفذ التحكم

ض / واو---- الدورية منافذ التحكم في الاتجاه.قم بتوصيل المستوى العالي "5V" أو لا يوجد اتصال هو الاتجاه الأمامي ، أو الاتصال 0 V منخفض المستوى أو الاتصال بـ GND هو الاتجاه العكسي.

VR---- منفذ التحكم في السرعة.تنظيم السرعة الخطية للجهد التناظري 0.1 فولت -5 فولت ، مقاومة الإدخال هي 20 كيلو أوم ، قم بالاتصال بـ GND عند تنظيم سرعة الإدخال PWM ، تردد PWM: 1-20 كيلو هرتز ؛دورة العمل 0-100٪

GND- تستخدم للتحكم الداخلي للوحة القيادة

عزم الدوران- لبدء استخدام ضبط عزم الدوران ، تأكد من إزالة المقاومات لعزم الدوران الثابت على اللوحة قبل استخدام هذه الوظيفة (اتصل بنا إذا كنت تريد استخدام هذه الوظيفة قبل الاستخدام)

2. منفذ الطاقة

ماجستير	المرحلة الحركية أ
ميغا بايت	المرحلة الحركية ب
MC	المرحلة الحركية ج
GND	DC-
VCC	DC +

3. استخدم الأسلاك المحمية إذا كانت المسافة بين لوحة القيادة أكثر من 50 سم من المحرك ، وإلا فقد يؤدي ذلك إلى قيادة غير طبيعية ، مما يؤثر على الاستخدام العادي.

4. مسافة منفذ التحكم: 2.54 ملم ، مسافة منفذ الطاقة: 3.96 ملم

5. انتبه إلى العزل بين المحرك MOSFET والمبدد الحراري أو لوحة التثبيت.

رسم الأبعاد
