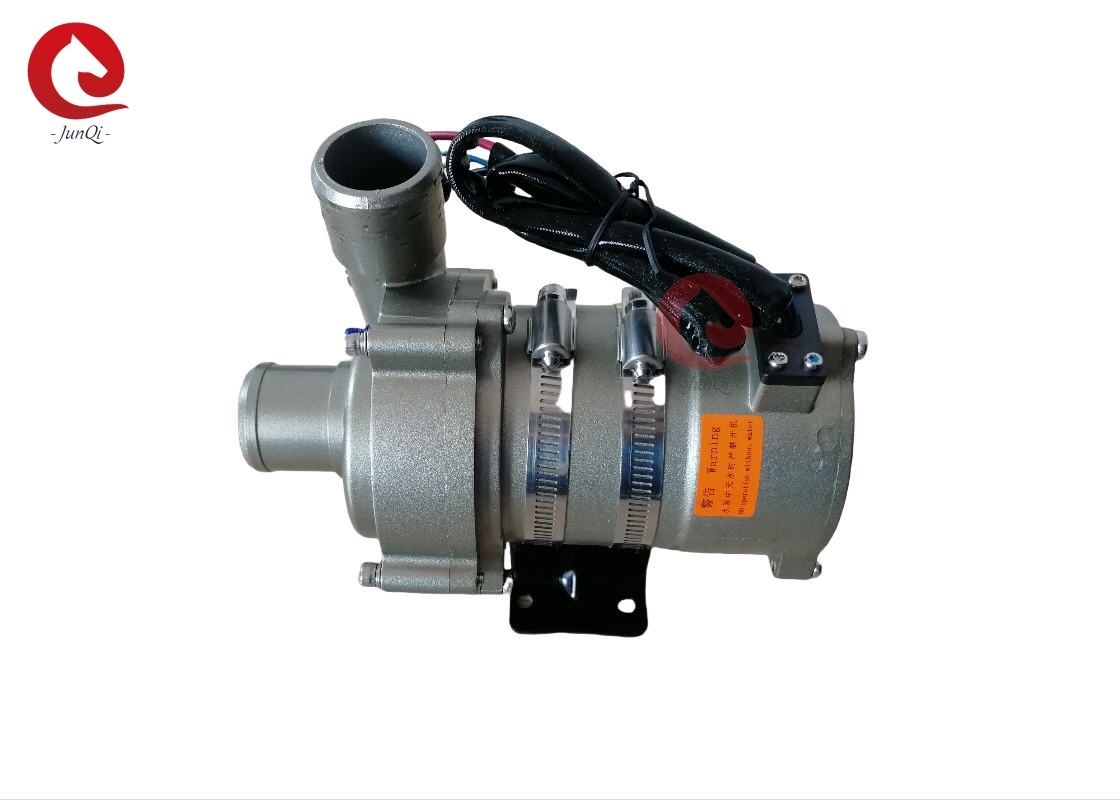

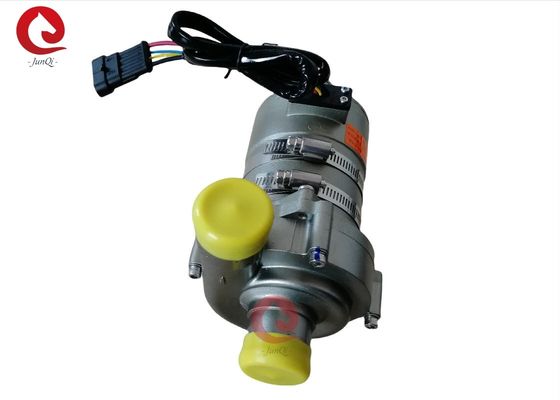

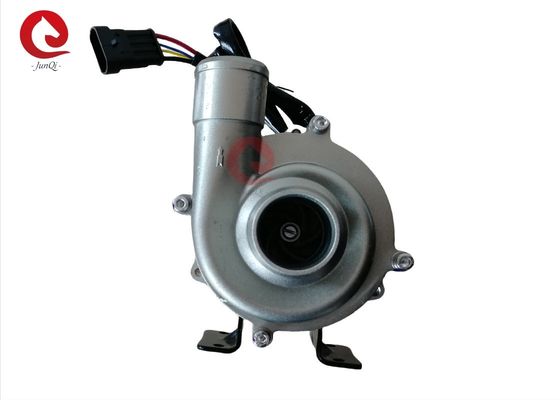

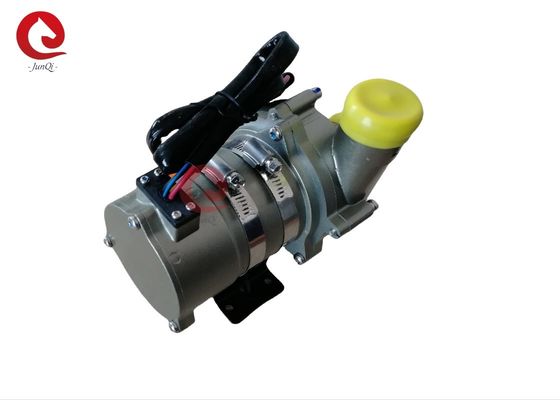

مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية

مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية

  • مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
  • مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
  • مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
  • مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
  • مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: junqi
إصدار الشهادات: IS9001, TS16949,CE
رقم الموديل: OWP-7000KL67
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotialbe
تفاصيل التغليف: مناسبة للتصدير
وقت التسليم: على أساس الطلب ،
شروط الدفع: T / T ، ويسترن يونيون ، باي بال
القدرة على العرض: 1000set / شهر
اتصل
مفصلة وصف المنتج
نموذج: OWP-7000KL67 مواد: PPS + GF ، سبائك الألومنيوم
الجهد االكهربى: 24VDC (18V-32VDC) قوة: 240 واط
معدل التدفق المقدر: 2800 لتر / ساعة ماكس هيد: 16 م
تطبيق: الحافلات الهجينة والمركبات الكهربائية درجة IP: IP68
الحياة: 0020000h الضوضاء: d65dB
تسليط الضوء:

مضخة مياه عالية الضغط 240 واط

,

مضخة نقل المياه الكهربائية 2800 لتر / ساعة

,

مضخة مياه عالية الضغط 16 متر

مضخة طرد مركزي بمحرك DC بدون فرشات ، مضخة مياه كهربائية للخدمة الشاقة DC 24V 300W للحافلة الكهربائية وبطارية الشاحنة وتبريد وحدة التحكم مع PWM

مضخة مياه كهربائية OWP-7000KL67 300 واط للخدمة الشاقة لبطارية الحافلة / الشاحنة الكهربائية ونظام تبريد جهاز التحكم







■ التطبيقات

تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وغيرها من التدفئة و

نظام دوران التبريد.

■ الميزات

◆ مضخة طرد مركزي

◆ انتقال القوة المغناطيسية

◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.

◆ مع درجة حرارة تشغيل واسعة النطاق

◆ التحكم في سرعة إشارة PWM (اختياري)

◆ خرج إشارة التشخيص (اختياري)

◆ مع التحكم في التدفق المستمر

◆ حماية قطبية عكسية

◆ حماية التشغيل الجاف

◆ زيادة الجهد ، على الحماية الحالية

◆ الزائد ، حماية درجة الحرارة الزائدة

■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)

الإسكان رأس المضخة: يموت الصب سبائك الألومنيوم

المكره: PPS + GF

تجويف الدرع: PPS + GF

كم رمح: المواد المركبة الكربوراندوم

العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)

السكن المغناطيس: كبسولات بلاستيكية PPS

حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)

دوار القيادة: مغناطيس مغلف بالبلاستيك PPS

البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304

محرك القيادة: محرك بدون فرش

إطار سلك المحرك: PPA GF

مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة + طلاء مسحوق PE ..

كتيفة: فولاذ

طوق القوس: فولاذ مقاوم للصدأ 304 أمريكي

مقاوم للماء على أساس تصنيف IP67 (en60529)

نموذج الموصل: AMP282104-1 (التوصيل المتطابق AMP282109-1)

قطر الفوهة: 40 مم (1.5 بوصة)

■ تعليمات التركيب

مضخات سلسلة OWP-7000KL67 هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،

يتم تثبيت المضخة في أدنى موضع في النظام لضمان بقاء المكره دائمًا

مغمورة في السائل ، أو ملء المضخة مسبقًا قبل تشغيلها.

1: يجب ألا تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 15 دقيقة (بعد 15 دقيقة

دقائق للتجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى زيادة الضوضاء أيضًا

تآكل في العمود وجلبة العمود.

2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم قطرًا أصغر

مدخل مضخة الخرطوم ، نظرًا للضغط السلبي في المضخة ، يسهل دخول الهواء الخارجي إلى

ضخ عبر خط الأنابيب ، وسوف يؤدي إلى تدهور أداء المضخة ، وكذلك الهواء

الفقاعات تلحق الضرر بالمضخة.

3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على

منفذ منفذ).

4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند التثبيت

عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.

5: من أجل تجنب الجفاف الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه

تكون رأسية أو في الجزء العلوي من المكره.(انظر الشكل 1)

6: يجب تركيب الأنبوب المتصل رأسياً (أو عدم وجود كوع في 20 سم) لتكوين الهواء

يتم تفريغها بسهولة ، لا ينبغي استخدام أنبوب المخرج أقل من 90 درجة (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كسائل

واسطة .


مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية 0





معلمة درجة الحرارة

درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)

درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)

درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)

(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)

■ ضغط النظام

-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).

عمر الخدمة أكثر من 20000 ساعة بناءً على الجهد المقنن و 36 درجة فهرنهايت (86 درجة فهرنهايت) المحيطة

درجة الحرارة.

■ نطاق الجهد

مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 32 فولت

على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أنه مفرط أو مفرط

سيؤثر الجهد المنخفض ودرجة الحرارة على عمر خدمة المحرك ، لا يمكن أن تكون المضخة

تتعرض للإشعاع الحراري المحيط.

سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)

■ المعلمة الكهربائية

طاقة كهربائية شغالة

(VDC)

القوة المصنفة

(ث)

تدفق تصنيفا

(L / H)

أبعاد

(مم)

وزن

(ز)

24 فولت (18 فولت - 32 فولت)

240 واط

س = 2800 لتر / ساعة ،

H≥16M

190 * 90 * 157

2200 جرام



نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):

AMP282104

(المكونات المتطابقة AMP282109-1)

1

2

+ 24 فولت

GND

مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية 1

سماكة السلك

أطول سلك تم استخدامه *



24 فولت

1.5 مم²

16 م

2.5 مم²

25 م

3 مم²

31 م

4 مم²

40 م




حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)
* طول السلك يعني المسافة من المضخة إلى البطارية

■ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة

■ معلمة الأداء
مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية 2

  • البعد الخارجي

مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية 3مضخة مياه عالية الضغط 240 واط ، مضخة نقل المياه الكهربائية لحافلة الجرارات الكهربائية 4



علامات المنتج: 24VDC OWP-7000KL67 مضخة مياه كهربائية أوتوماتيكية ذات ضغط عالي أقصى تدفق 5500 لتر / ساعة لحافلة BYD YUTONG BEV
