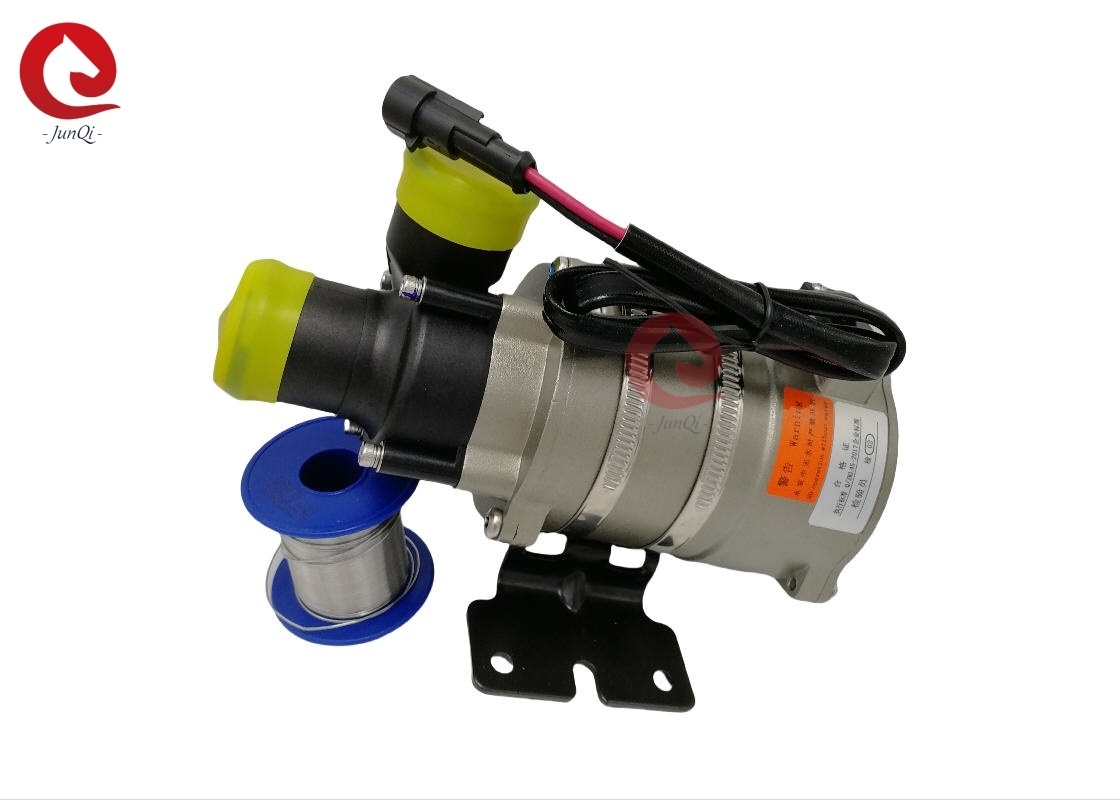

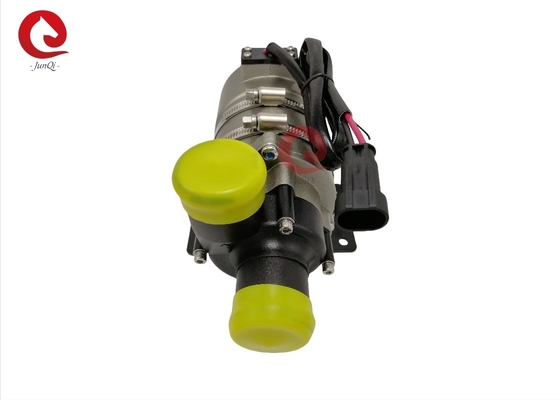

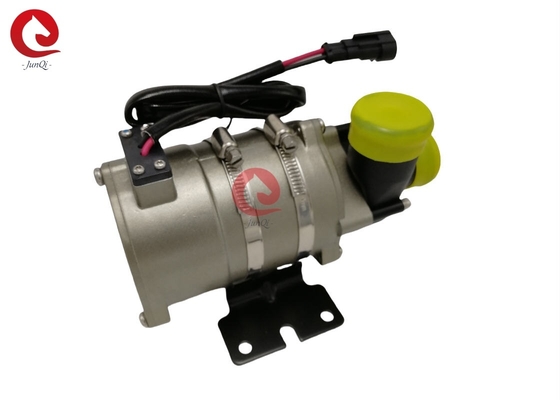

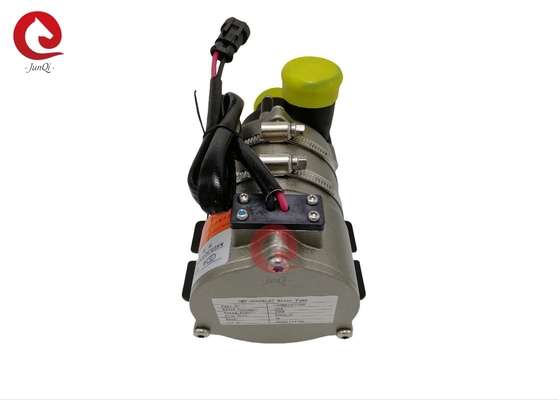

مضخة المياه المترددة بدون فرش OWP-6000KL67 SERIES
تعزيز / التداول / التردد المتغير / الضوضاء المنخفضة / مضخة الطرد المركزي
تحكم PWM / ردود فعل الإشارة
■ الوصف التقني (الأجزاء ذات الصلة التي تتلامس السائل)
غطاء رأس المضخة: PPS + GF
المحرك: PPS + GF
تجويف الدرع: PPS + GF
غلاف العمود: مواد مركبة من الكربوروندوم
العمود: الفولاذ المقاوم للصدأ ((3CR14) العمود
غطاء المغناطيس: كبسولة بلاستيكية PPS
حلقة الختم: EPDM
■ جهاز القيادة (بما في ذلك المحرك)
الدوار القائم: مغناطيس مغطى بالبلاستيك PPS
مسامير ومحار: SUS 304 من الفولاذ المقاوم للصدأ
محرك القيادة: محرك بدون فرشاة
إطار سلك محرك: PPA GF
محفظة المضخة: غلاف الألومنيوم المصبوب بالصب مع الرمل والأنوديز + طبقة مسحوق PE..
العصا: الفولاذ
حلقة العقدة: US 304 الفولاذ المقاوم للصدأ
مقاومة للماء بناءً على تصنيف IP67 (en60529)
نموذج الجهاز: AMP282104-1 (مطابقة AMP282109-1)
قطر الفوهة: 40mm (1.5 بوصة) ■ تعليمات التثبيت
مضخات سلسلة OWP-6000KL هي مضخات طرد مركزي تتطلب ملء مسبق
المضخة التي تم تثبيتها في أدنى موقف من النظام لضمان أن الدوائر دائما
غمر في السائل، أو ملء المضخة مسبقا قبل تشغيل.
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة والسيارات الهجينة الهجينة والمركبات الكهربائية والقطارات والسفن وغيرها من التدفئة
نظام التبريد
■ الخصائص
◆ مضخة طرد مركزي
◆ نقل القوة المغناطيسية
◆ محرك متردد بدون فرش عالية الكفاءة، استهلاك طاقة منخفض، كفاءة عالية، عمر خدمة طويل.
◆مع نطاق واسع من درجات الحرارة
◆تحكم سرعة إشارة PWM ((اختياري)
◆إخراج إشارة تشخيص ((اختياري)
◆مع التحكم في التدفق المستمر
◆حماية القطبية العكسية
◆حماية التشغيل الجاف
◆حماية فوق الجهد، فوق التيار
◆الحماية من الحرارة الزائدة
1: لا ينبغي أن تكون المضخة تعمل على الجفاف، حتى لو كان يمكن أن تعمل على الجفاف لمدة 15 دقيقة (بعد 15 دقيقة)
دقيقة جافة تشغيل، وسوف تتوقف تلقائيا) ، تشغيل جافة سوف يجعل ضوضاء، كما تزيد
جفاف في العمود و غطاء العمود
2:استخدم أنبوب القطر الموصى به لربط مدخل المضخة ، إذا كنت تستخدم قطر أصغر
مدخل مضخة الأنابيب، نظرا للضغط السلبي في المضخة، الهواء الخارجي من السهل دخول
المضخة من خلال خط الأنابيب، وسوف تجعل تضخيم أداء المضخة، وكذلك الهواء
الفقاقيع تؤدي إلى تلف المضخة
3: كما ينظر من اتجاه مدخل المضخة، يدور المروحة في اتجاه عقارب الساعة (انظر السهم على
منفذ الإخراج).
4: يمكن تركيب المضخة عموديا أو أفقيا (انظر الشكل 1)
عمودياً، يجب أن يكون منفذ الإخراج صعودياً.
5:من أجل تجنب الجفاف (الهواء يعلق في المروحة) ، يجب أن يكون منفذ مضخة المياه
تكون عمودية أو في الجزء العلوي من الدراجة (انظر الشكل 1)
6: يجب تركيب الأنابيب المتصلة عمودياً (أو بدون مرفق في 20 سم)
يتم تفريغها بسهولة، لا ينبغي استخدام أنبوب الخروج أقل من 90 درجة من الكوع (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع حبات كبيرة النباتات السائل كسائل
متوسط.
■ معيار درجة الحرارة
درجة حرارة السائل المتوسطة: -40 درجة مئوية إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة البيئة العاملة: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)
درجة حرارة التخزين: -40°C إلى +70°C (-40°F إلى +158°F)
(حتى 100 درجة مئوية، ولكنها ستقلل من عمر الخدمة)
■ ضغط النظام
-0. 2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة هو أكثر من 20،000 ساعة على أساس الجهد القياسي و 36 °C ((86 °F) المحيط
درجة الحرارة
■ نطاق الجهد
مضخة المياه القياسية 24 فولت ، النطاق العملي 18 فولت - 32 فولت
على الرغم من أن المحرك يمكن أن تستخدم في مجموعة واسعة من الجهد ودرجة الحرارة، ولكن مفرطة أو أيضا
الجهد المنخفض ودرجة الحرارة سوف تؤثر على عمر الخدمة للمحرك، والضخة لا يمكن أن
تتعرض للإشعاع الحراري المحيطي.
السائل المتوسط: خليط سائل (ماء يحتوي على أقل من 60٪ من الجليكول)
■ المعلم الكهربائي
|
الجهد العامل
(VDC)
|
الطاقة المسجلة
(و)
|
التدفقات الاسمية
(L/H)
|
الأبعاد
(ملم)
|
الوزن
(ز)
|
| 18-32 فولت (24 فولت) |
190 واط |
Q=6000L/H،
هـ≥4م
|
202*90*105 |
1700 غرام |
نموذج الجهاز وخصائصه الكهربائية (انظر الشكل 3)
|
AMP282104
(مطابقة القابس AMP282109-1
|
1 |
2 |
| +24VDC |
الـ GND |
المقترح حجم السلك هو (على أساس انخفاض في الجهد 3٪)
| سمك السلك |
أطول سلك استخدم |
| |
24 فولت |
|
1.5 ملم مربع
|
16 متر |
|
2.5 ملم مربع
|
25 متر |
|
3 ملم مربع
|
31 متر |
|
4 ملم2
|
40 متر |
* طول السلك يعني المسافة من المضخة إلى البطارية
■ الاهتمام
1درجة حرارة البيئة العاملة: -40°C - 120°C، يجب أن تحاول تجنب القرب من ثلاثة عناصر
تحفيز، نظام أنابيب تفريغ الغاز والمحرك خلال التثبيت، وضمان العمل
درجة حرارة البيئة
2يجب أن يكون موقع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى المياه المنخفضة
مستوى ، لتمديد عمر الخدمة للمضخة.
4. يرجى استخدام المضخة بعيدا عن البيئة الغبارية ، والغبار ضارة للحد من الخدمة
الحياة
5انتبه لنقاء المياه، وتجنب التشويش
عمر المضخة
■معايير الأداء
البعد الخارجي:
