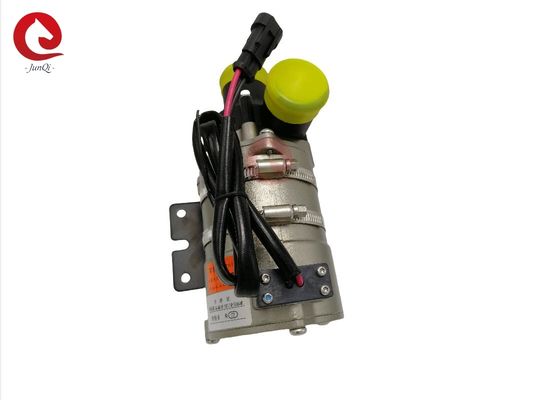

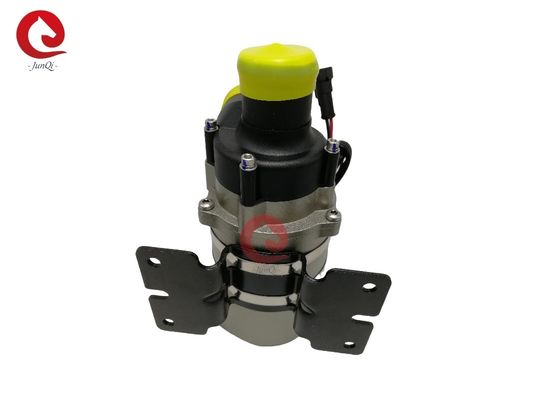

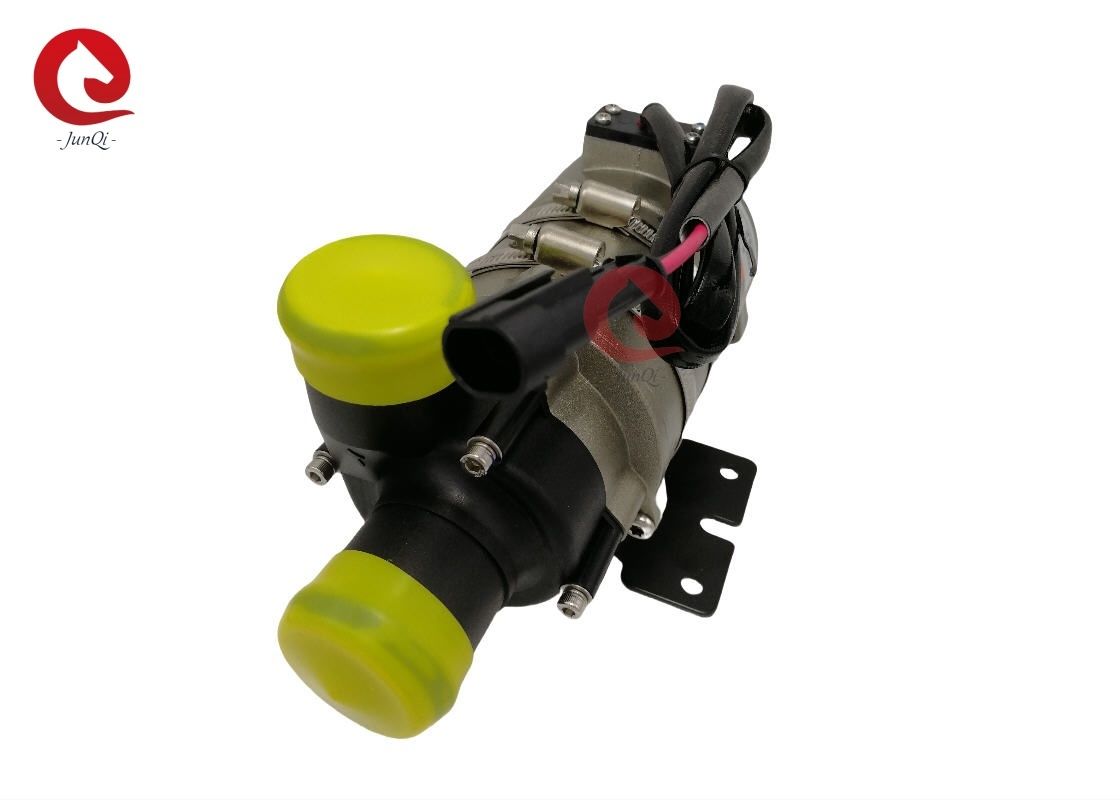

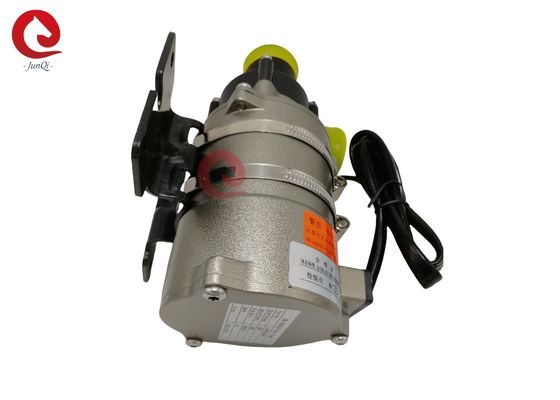

OWP-6000KL67 SERIES مضخة مياه DC بدون فرشات
التعزيز / الدوران / التردد المتغير / الضجيج المنخفض / مضخة الطرد المركزي
تحكم PWM / ملاحظات الإشارة
■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: المواد المركبة الكربوراندوم
العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)
السكن المغناطيس: كبسولات بلاستيكية PPS
حلقة الختم: EPDM
■ جهاز القيادة (بما في ذلك المحرك)
دوار القيادة: مغناطيس مغلف بالبلاستيك PPS
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة + طلاء مسحوق PE ..
كتيفة: فولاذ
طوق القوس: فولاذ مقاوم للصدأ 304 أمريكي
مقاوم للماء على أساس تصنيف IP67 (en60529)
نموذج الموصل: AMP282104-1 (التوصيل المتطابق AMP282109-1)
قطر الفوهة: 40 مم (1.5 بوصة) ■ تعليمات التركيب
مضخات سلسلة OWP-6000KL هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان بقاء المكره دائمًا
مغمورة في السائل ، أو ملء المضخة مسبقًا قبل تشغيلها.
1: يجب ألا تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 15 دقيقة (بعد 15 دقيقة
دقائق للتجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى زيادة الضوضاء أيضًا
تآكل في العمود وجلبة العمود.
2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم قطرًا أصغر
مدخل مضخة الخرطوم ، نظرًا للضغط السلبي في المضخة ، يسهل دخول الهواء الخارجي إلى
ضخ عبر خط الأنابيب ، وسوف يؤدي إلى تدهور أداء المضخة ، وكذلك الهواء
الفقاعات تلحق الضرر بالمضخة.
3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على
منفذ منفذ).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند التثبيت
عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.
5: من أجل تجنب الجفاف الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه
تكون رأسية أو في الجزء العلوي من المكره.(انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل رأسياً (أو عدم وجود كوع في 20 سم) لتكوين الهواء
يتم تفريغها بسهولة ، لا ينبغي استخدام أنبوب المخرج أقل من 90 درجة (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كسائل
واسطة .
■ معلمة درجة الحرارة
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الجهد المقنن و 36 درجة فهرنهايت (86 درجة فهرنهايت) المحيطة
درجة الحرارة.
■ نطاق الجهد
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أنه مفرط أو مفرط
سيؤثر الجهد المنخفض ودرجة الحرارة على عمر خدمة المحرك ، لا يمكن أن تكون المضخة
تتعرض للإشعاع الحراري المحيط.
سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
■ المعلمة الكهربائية
|
طاقة كهربائية شغالة
(VDC)
|
القوة المصنفة
(ث)
|
تدفق تصنيفا
(L / H)
|
أبعاد
(مم)
|
وزن
(ز)
|
| 18-32 فولت (24 فولت) |
190 واط |
س = 6000 لتر / ساعة ،
ح≥4 م
|
202 * 90 * 105 |
1700 جرام |
نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):
|
AMP282104
(المكونات المتطابقة AMP282109-1
|
1 |
2 |
| + 24 فولت تيار مستمر |
GND |
حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)
| سماكة السلك |
أطول سلك مستعمل |
| |
24 فولت |
|
1.5 مم²
|
16 م |
|
2.5 مم²
|
25 م |
|
3 مم²
|
31 م |
|
4 مم²
|
40 م |
* طول السلك يعني المسافة من المضخة إلى البطارية
■ الانتباه
1. درجة حرارة العمل المحيطة: -40 - 120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر
الحفاز ، نظام أنابيب تصريف الغاز والمحرك أثناء التثبيت ، ضمان العمل
درجة حرارة البيئة.
2- يجب أن يكون موضع تركيب مضخة الماء بالقرب من مستوى الماء المنخفض قدر الإمكان
المستوى ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، فالأتربة ضارة لتقليل الخدمة
الحياة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل
عمر خدمة المضخة
■ معلمة الأداء
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وغيرها من التدفئة و
نظام دوران التبريد.
■ الميزات
◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM (اختياري)
◆ خرج إشارة التشخيص (اختياري)
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة
البعد الخارجي:
