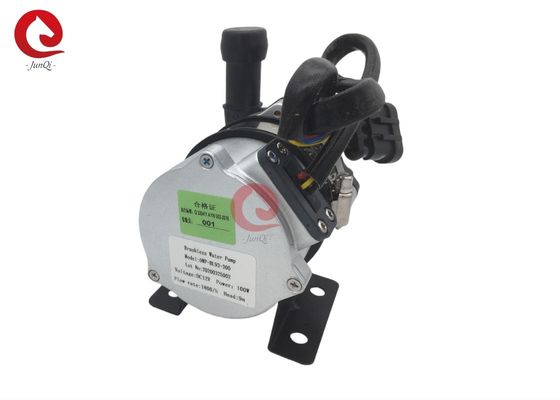

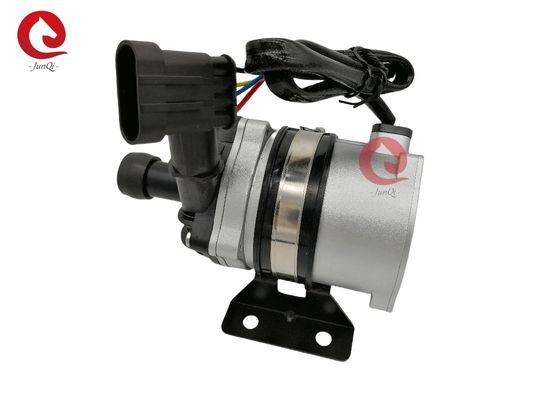

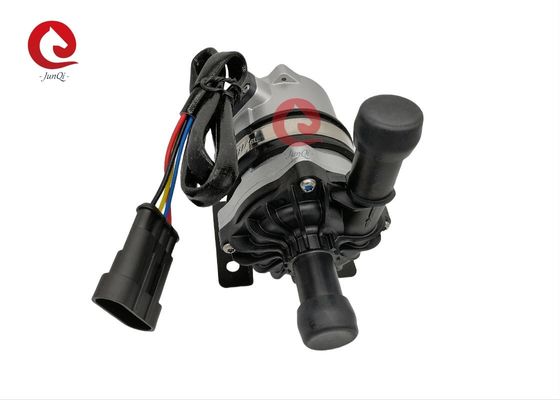

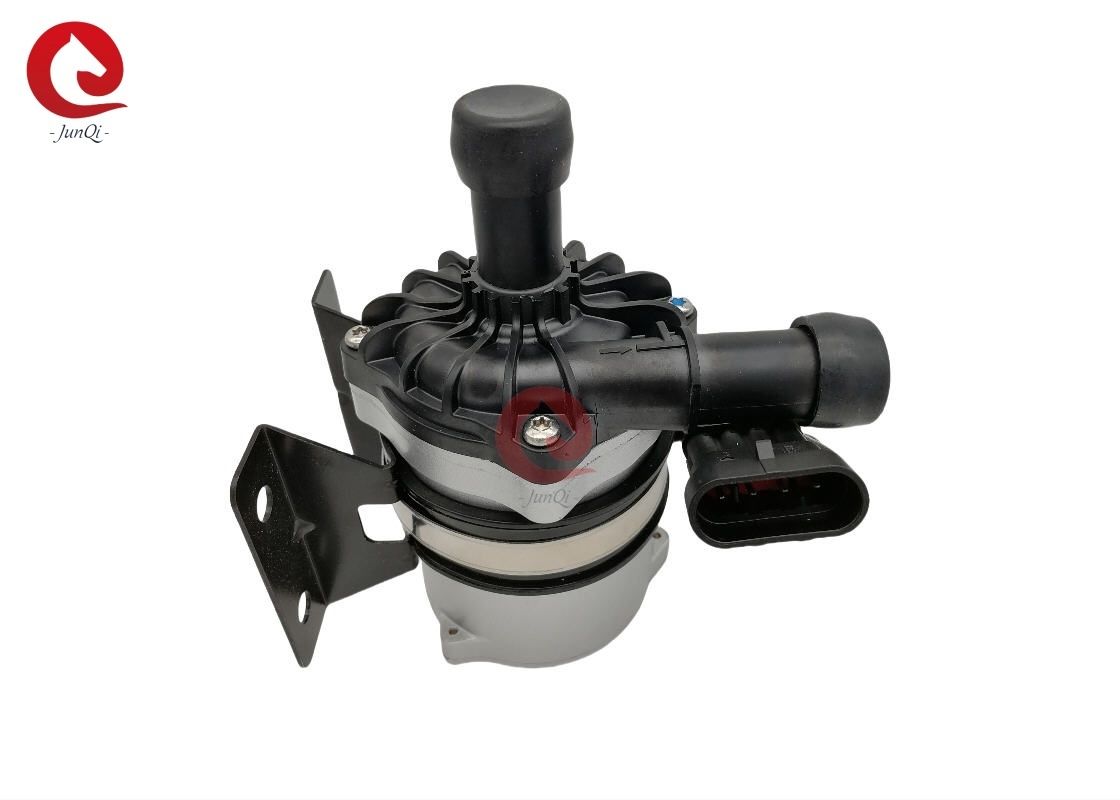

24V 100W فرش موتور تيار مباشر مضخة مياه PWM تحكم Glycol خطأ تشخيص Colant مضخة

OWP-BL93-301 مضخة مياه كهربائية 24V DC 1800L / M ، H = 9M ، 100W BLDC مضخة مياه مع تحكم PWM

التعزيز / الدوران / التردد المتغير / الضجيج المنخفض / مضخة الدرع / التحكم في PWM / التغذية المرتدة للأعطال

OWP-BL93-301100W BLDC مضخة مياه مع تحكم PWM وتشخيص الأخطاء مضخة كولانت ، مضخة جليكول ، مضخة مياه BDC

■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وأنظمة تدوير التدفئة والتبريد الأخرى.

■ الميزات
◆ نقل القوة المغناطيسية (هيكل مضخة الدرع) مضخة طرد مركزي
◆ محرك DC بدون فرش عالي الكفاءة ، استهلاك منخفض للطاقة ، كفاءة عالية ، عمر خدمة طويل.
◆ مع درجة حرارة تشغيل واسعة النطاق
◆ التحكم في سرعة إشارة PWM
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ زيادة الجهد ، على الحماية الحالية
◆ الزائد ، حماية درجة الحرارة الزائدة

■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: مواد مركبة راتنج الكربون
رمح: رمح الفولاذ المقاوم للصدأ
السكن المغناطيس: كبسولات بلاستيكية من النايلون
حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)
مغناطيس كهربائي للقيادة: مغناطيس كبسولات بلاستيك من النايلون
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع معالجة بالسفع الرملي والتشريب

حامل: فولاذ مطلي بمسحوق
طوق القوس: الفولاذ المقاوم للصدأ 304 الأمريكي + حلقة مطاطية التخميد
مقاوم للماء على أساس تصنيف IP68 (en60529)
نموذج الموصل: AMP282106-1 (التوصيل المتطابق AMP282088-1)
قطر الفوهة: 22.4 مم (القطر الداخلي: 16 مم)

■ مواصفات النموذج
OWP-BL93-301 (24VDC)
■ تعليمات التركيب
مضخات سلسلة OWP-BL93-300 هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر الدافع دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.
1: لا ينبغي أن تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 30 ثانية (بعد 30 ثانية من التشغيل الجاف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، كما يزيد من التآكل في العمود وجلبة العمود.

2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.

3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).

4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.

5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)

6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة
الكوع (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.

درجة الحرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت) الرطوبة ≤90٪
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت) (حتى 100 درجة فهرنهايت ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■ مجال الجهد الكهربائي
مضخة مياه مصنفة 12 فولت ، نطاق عملي 9 فولت - 16 فولت
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 30 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.

سائل متوسط: ماء نقي ، خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)


■ المعلمة الكهربائية

نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):

■شخصية PWM

■ الانتباه
1. درجة حرارة العمل المحيطة: -40 -85 ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء

• البعد الخارجي
•
•
•
