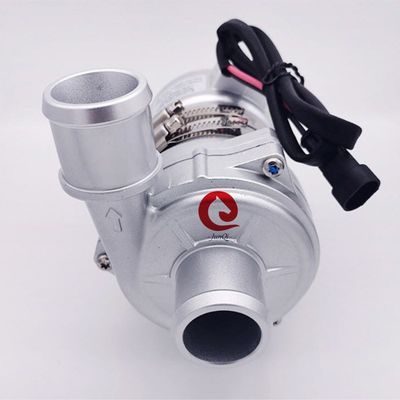

مضخة مياه كهربائية بدون فرشاة شديدة التحمل للسيارات بقوة 24 فولت و 130 واط - 250 واط لدوران سائل التبريد للحافلات الكهربائية / المركبات الهجينة

مضخة مياه كهربائية شديدة التحمل بقوة 250 واط OWP-BL43-300 لنظام تبريد خلايا الوقود والبطارية ووحدة التحكم للحافلات / الشاحنات الكهربائية

التطبيقات:

1: نظام تبريد المركبات الكهربائية

2: دوران سائل التبريد للمحرك، البطارية، وحدة التحكم، مكيف الهواء

3: نظام التبريد الصناعي

4: حافلات BEV، مركبات PHEV

مزايا مضخة المياه الكهربائية الخاصة بنا

* كفاءة تجميع المحرك بدون فرشاة تصل إلى 85٪ (المستوى العادي 70٪)، كفاءة قيادة وحدة التحكم تصل إلى 97٪

* محرك بدون فرشاة محمي، عمر خدمة طويل، استهلاك طاقة منخفض، حجم مدمج، موثوقية عالية

* قدرة قوية على تطوير المضخات، حسابات محاكاة Ansys Fluent احترافية تقدم تطويرًا مخصصًا عالي الكفاءة.

* دائرة تحكم بموجة جيبية، معتمدة من EMC، مكونات إلكترونية من الدرجة السيارات.

* اكتشاف تلقائي لحالة عدم التحميل / التحميل الجزئي والتوقف الذاتي الوقائي، اكتشاف تلقائي لحالة التوصيل والتوقف الذاتي الوقائي، اكتشاف الحمل الزائد وعملية تباطؤ وقائية، وظيفة حماية عكس القطبية.

* هيكل داخلي محمي من النوع الدوار، درجة حماية IP67، درجة عزل F.

هيكل مضخة المياه الكهربائية

حساب محاكاة التصميم الهيدروليكي للمضخة الكهربائية

مبدأ تصميم مضخة المياه الكهربائية

كهربائي مضخة مياه التحقق من التصميم - الكهرومغناطيسية التحقق من التصميم

التحقق من تصميم منتج المضخة الكهربائية - التحقق من الاختبار

■ التطبيقات

تستخدم على نطاق واسع في الحافلات الهجينة، سيارات الركاب الهجينة، المركبات الكهربائية، القطارات، السفن وأنظمة دوران التدفئة والتبريد الأخرى.

■ الميزات

■ مضخة طرد مركزي

■ نقل القوة المغناطيسية

■ محرك DC بدون فرشاة عالي الكفاءة، استهلاك طاقة منخفض، كفاءة عالية، عمر خدمة طويل.

■ مع نطاق درجة حرارة تشغيل واسع

■ التحكم في سرعة إشارة PWM (اختياري)

■ إخراج إشارة تشخيصية (اختياري)

■ مع تحكم ثابت في التدفق

■ حماية القطبية العكسية

■ حماية التشغيل الجاف

■ حماية الجهد الزائد، التيار الزائد

■ حماية الحمل الزائد، درجة الحرارة الزائدة

■ الوصف الفني (الأجزاء المتصلة بالسائل)

رأس المضخة: سبائك الألومنيوم

المكره: PPS + GF

تجويف الحماية: PPS + GF

كم العمود: مواد مركبة من كربيد السيليكون

العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)

غلاف المغناطيس: تغليف بلاستيكي PPS

حلقة الختم: EPDM

■ جهاز القيادة (بما في ذلك المحرك)

الدوار الدافع: مغناطيس مغلف بالبلاستيك PPS

البراغي والصواميل: فولاذ مقاوم للصدأ SUS 304

محرك القيادة: محرك بدون فرشاة

إطار سلك المحرك: PPA GF

غلاف المضخة: هيكل من الألومنيوم المصبوب بالرمل والأنودة + طلاء مسحوق PE.

القوس: قاعدة فولاذية

حلقة القوس: فولاذ مقاوم للصدأ US 304

مقاومة للماء بناءً على تصنيف IP68 (en60529)

طراز الموصل: AMP282104-1 (القابس المطابق AMP282080-1)

قطر الفوهة: 40 مم (1.5 بوصة)

■تعليمات التركيب

مضخات سلسلة OWP-BL43-300 هي مضخات طرد مركزي تتطلب التعبئة المسبقة،

يتم تركيب المضخة في أدنى موضع في النظام لضمان غمر المكره دائمًا في السائل، أو تعبئة المضخة مسبقًا قبل التشغيل.

■

1: يجب ألا تعمل المضخة جافة، على الرغم من أنها يمكن أن تعمل جافة لمدة 15 دقيقة (بعد 15 دقيقة من التشغيل الجاف، ستتوقف تلقائيًا)، سيؤدي التشغيل الجاف إلى ضوضاء، ويزيد أيضًا من تآكل العمود وكم العمود.

2: استخدم قطر الأنبوب الموصى به لتوصيل مدخل المضخة، إذا استخدمت خرطومًا بقطر أصغر لمدخل المضخة، بسبب الضغط السلبي في المضخة، يدخل الهواء الخارجي بسهولة إلى المضخة عبر خط الأنابيب، مما يؤدي إلى تدهور أداء المضخة، كما أن فقاعات الهواء تسبب ضررًا للمضخة.

3: كما يُنظر إليها من اتجاه مدخل المضخة، يدور المكره في اتجاه عقارب الساعة (انظر السهم على منفذ الخروج).

4: يمكن تركيب المضخة عموديًا أو أفقيًا (انظر الشكل 1). عند التركيب عموديًا، يجب أن يكون منفذ الخروج للأعلى.

5: لتجنب التشغيل الجاف (التصاق الهواء في المكره)، يجب أن يكون منفذ خروج مضخة المياه عموديًا أو في الجزء العلوي من المكره. (انظر الشكل 1)

6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون انحناء في 20 سم) لتسهيل تصريف الهواء، يجب عدم استخدام أنبوب الخروج بانحناء أقل من 90 درجة (انظر الشكل 2).

7: لا يمكن استخدام مياه البحر أو السوائل الأخرى شديدة التلوث ذات الشوائب الكبيرة كوسيط سائل.

■ درجة الحرارة المعلمة

درجة حرارة السائل الوسيط: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)

درجة حرارة بيئة العمل: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)

درجة حرارة التخزين: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)

(تصل إلى 100 درجة مئوية، ولكنها ستقصر عمر الخدمة)

■ضغط النظام

-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).

عمر الخدمة أكثر من 20,000 ساعة بناءً على الجهد المقنن ودرجة حرارة البيئة 36 درجة مئوية (86 درجة فهرنهايت).

■نطاق الجهد

مضخة مياه مقدرة بـ 24 فولت، نطاق عمل 18 فولت - 32 فولت

على الرغم من أن المحرك يمكن استخدامه في نطاق واسع من الجهد ودرجة الحرارة، إلا أن الجهد ودرجة الحرارة الزائدين أو المنخفضين جدًا سيؤثران على عمر خدمة المحرك، ولا يمكن تعريض المضخة لبيئة إشعاع حراري.

السائل الوسيط: خليط سائل (ماء مع جلايكول أقل من 60٪)

■المعلمة الكهربائية

طراز الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):

حجم السلك الموصى به (بناءً على انخفاض الجهد بنسبة 3٪)

*يشير طول السلك إلى المسافة من المضخة إلى البطارية

■الاحتياطات

1. درجة حرارة بيئة العمل: -40 درجة مئوية - 120 درجة مئوية، يجب محاولة تجنب الاقتراب من المحفز الثلاثي، نظام أنابيب تفريغ الغاز والمحرك أثناء التركيب، ضمان درجة حرارة بيئة العمل.

2. يجب أن يكون موضع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى الماء المنخفض، لإطالة عمر خدمة المضخة.

4. يرجى استخدام المضخة بعيدًا عن البيئات المتربة، الغبار ضار بتقليل عمر خدمة المضخة

5. انتبه لنقاء الماء، تجنب الانسداد وانسداد المكره لتقليل عمر خدمة المضخة

■معلمة الأداء

• البعد الخارجي
