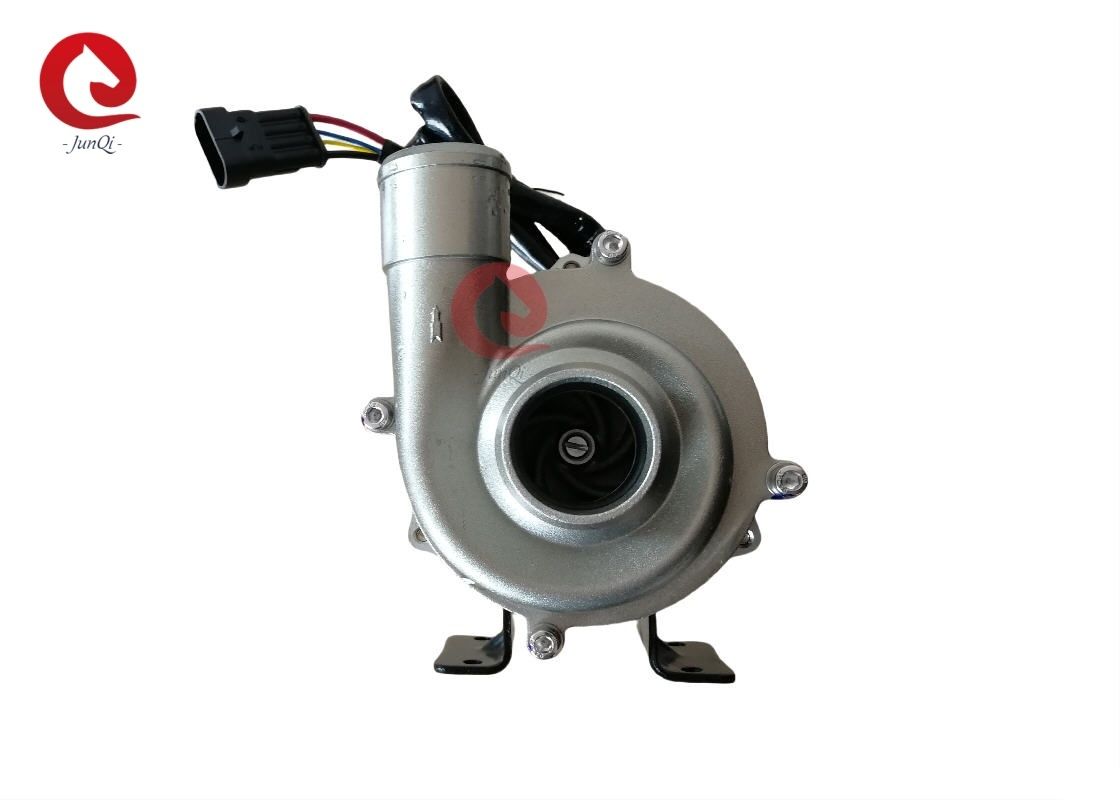

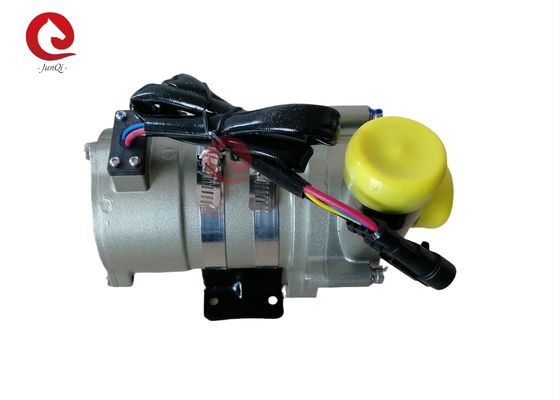

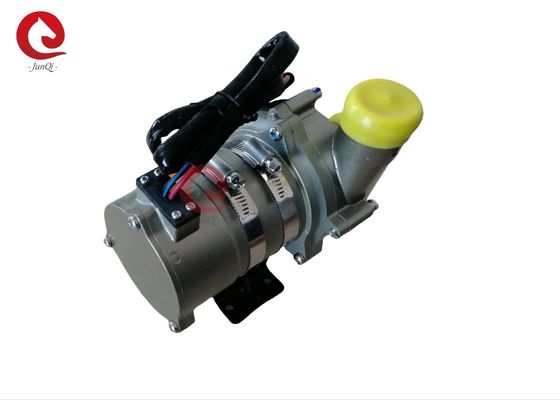

مضخة طرد مركزي بمحرك تيار مستمر بدون فرش DC 24V 240W مضخة مياه كهربائية شديدة التحمل لتبريد بطارية الحافلة الكهربائية والشاحنة ووحدة التحكم مع PWM
OWP-7000KL67 240W مضخة مياه كهربائية شديدة التحمل لنظام تبريد بطارية الحافلة/الشاحنة الكهربائية ووحدة التحكم
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة، وسيارات الركاب الهجينة، والمركبات الكهربائية، والقطارات، والسفن وغيرها من أنظمة التدفئة والتبريد الدورية.
■ الميزات
■ مضخة طرد مركزي
■ نقل القوة المغناطيسية
■ محرك تيار مستمر بدون فرش عالي الكفاءة، استهلاك طاقة منخفض، كفاءة عالية، عمر خدمة طويل.
■ مع نطاق واسع لدرجة حرارة التشغيل
■ التحكم في سرعة إشارة PWM (اختياري)
■ إخراج إشارة تشخيصية (اختياري)
■ مع التحكم في التدفق الثابت
■ حماية من القطبية العكسية
■ حماية من التشغيل الجاف
■ حماية من الجهد الزائد، التيار الزائد
■ حماية من الحمل الزائد، درجة الحرارة الزائدة
■ الوصف الفني (الأجزاء ذات الصلة التي تتلامس مع السائل)
رأس المضخة: سبائك الألومنيوم المصبوبة بالصب
المكره: PPS+GF
تجويف الدرع: PPS+GF
كم العمود: مواد مركبة من كربيد السيليكون
العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)
غطاء المغناطيس: تغليف بلاستيكي PPS
حلقة الختم: EPDM
■ جهاز القيادة (بما في ذلك المحرك)
دوار القيادة: مغناطيس مغلف بالبلاستيك PPS
البراغي والصواميل: فولاذ مقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA GF
غلاف المضخة: هيكل من الألومنيوم المصبوب بالصب مع سفع رملي وأكسدة + طلاء مسحوق PE.
القوس: فولاذ
طوق القوس: فولاذ مقاوم للصدأ US 304
مقاومة للماء بناءً على تصنيف IP67 (en60529)
طراز الموصل: AMP282104-1 (القابس المطابق AMP282109-1)
قطر الفوهة: 40 مم (1.5 بوصة)
■ تعليمات التركيب
مضخات سلسلة OWP-7000KL67 هي مضخات طرد مركزي تتطلب تعبئة مسبقة،
يجب تركيب المضخة في أدنى موضع في النظام لضمان غمر المكره دائمًا في السائل، أو تعبئة المضخة مسبقًا قبل التشغيل.
1: يجب ألا تعمل المضخة جافة، على الرغم من أنها يمكن أن تعمل جافة لمدة 15 دقيقة (بعد 15 دقيقة من التشغيل الجاف، ستتوقف تلقائيًا)، التشغيل الجاف سيحدث ضوضاء، ويزيد أيضًا من تآكل العمود وكم العمود.
2: استخدم الأنبوب بالقطر الموصى به لتوصيل مدخل المضخة، إذا استخدمت خرطومًا بقطر أصغر لمدخل المضخة، بسبب الضغط السلبي في المضخة، سيدخل الهواء الخارجي بسهولة إلى المضخة عبر خط الأنابيب، مما يؤدي إلى تدهور أداء المضخة، كما أن فقاعات الهواء تسبب ضررًا للمضخة.
3: بالنظر من اتجاه مدخل المضخة، يدور المكره في اتجاه عقارب الساعة (انظر السهم على منفذ الخرج).
4: يمكن تركيب المضخة عموديًا أو أفقيًا (انظر الشكل 1). عند التركيب عموديًا، يجب أن يكون منفذ الخرج للأعلى.
5: لتجنب التشغيل الجاف (احتباس الهواء في المكره)، يجب أن يكون منفذ خرج مضخة المياه عموديًا أو في الجزء العلوي من المكره. (انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في مسافة 20 سم) لتسهيل تصريف الهواء، يجب ألا يستخدم أنبوب الخرج كوعًا بزاوية أقل من 90 درجة (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو السوائل الأخرى الملوثة بشدة مع شوائب كبيرة الحجم كوسيط سائل.
معلمة درجة الحرارة
درجة حرارة السائل المتوسط: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة بيئة العمل: -40 درجة مئوية إلى +120 درجة مئوية (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت) (تصل إلى 100 درجة مئوية، ولكنها ستقصر عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت)).
عمر الخدمة أكثر من 20,000 ساعة بناءً على الجهد المقدر ودرجة حرارة محيطة تبلغ 36 درجة مئوية (86 درجة فهرنهايت).
■ نطاق الجهد
مضخة مياه مقدرة بـ 24 فولت، نطاق عمل 18 فولت - 32 فولت
على الرغم من أن المحرك يمكن استخدامه في نطاق واسع من الجهد ودرجة الحرارة، إلا أن الجهد ودرجة الحرارة الزائدين أو المنخفضين جدًا سيؤثران على عمر خدمة المحرك، ولا يمكن تعريض المضخة لبيئة إشعاع حراري.
السائل المتوسط: خليط سائل (ماء مع جلايكول أقل من 60%)
■ المعلمات الكهربائية

جهد التشغيل (VDC)
الطاقة المقدرة (W)2.5 مم²الأبعاد (مم)2.5 مم²24 فولت (18 فولت - 32 فولت)
240 واط2.5 مم²H ≥ 16 متر2.5 مم²2200 جرام
طراز الموصل وخصائصه الكهربائية المقابلة (انظر الشكل 3):AMP282104(القابس المطابق AMP282109-1)2.5 مم²22.5 مم²أرضي
سمك السلك31 متر*
4. يرجى استخدام المضخة بعيدًا عن البيئات المتربة، فالغبار ضار بتقليل عمر خدمة المضخة1.5 مم²
16 متر2.5 مم²25 متر
3 مم²31 متر4 مم²
40 متر
4. يرجى استخدام المضخة بعيدًا عن البيئات المتربة، فالغبار ضار بتقليل عمر خدمة المضخة*
طول السلك يعني المسافة من المضخة إلى البطارية
■
انتباه
1. درجة حرارة بيئة العمل: -40 درجة مئوية - 120 درجة مئوية، يجب محاولة تجنب الاقتراب من المحفز ثلاثي العناصر، ونظام أنابيب غاز العادم والمحرك أثناء التركيب، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى الماء المنخفض، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئات المتربة، فالغبار ضار بتقليل عمر خدمة المضخة
5. انتبه لنقاء الماء، وتجنب الانسداد وانسداد المكره لتقليل عمر خدمة المضخة
|
■
معلمة الأداء
|
البعد الخارجي
علامات المنتج:
|
مضخة مياه كهربائية أوتوماتيكية عالية الضغط 24 فولت تيار مستمر OWP-7000KL67 أقصى تدفق 5500 لتر/ساعة للحافلات BYD YUTONG BEV
|
|
|
|
|
|
|
|
