مكان المنشأ: | الصين |
اسم العلامة التجارية: | junqi |
إصدار الشهادات: | IS9001, TS16949,CE |
رقم الموديل: | DKB80 |
الحد الأدنى لكمية: | 5 مجموعات |
---|---|
الأسعار: | Negotialbe |
تفاصيل التغليف: | مناسبة للتصدير |
وقت التسليم: | على أساس الطلب ، |
شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 1000set / شهر |
نموذج: | DKB80 سلسلة | مواد: | سبيكة المنيوم |
---|---|---|---|
الجهد االكهربى: | 24VDC / 12VDC | قوة: | 80 واط |
معدل التدفق المقدر: | 1800 لتر / ساعة | ماكس هيد: | 10 م |
تطبيق: | الحافلات الهجينة والمركبات الكهربائية | نظرية: | مضخة طرد مركزي |
الاستخدام: | المبرد | ||
تسليط الضوء: | مضخة مياه بمحرك DC بدون فرشات بقدرة 80 وات,مضخة مياه بمحرك 12VDC bldc,مضخة مياه بمحرك DC بدون فرشات بجهد 12 فولت |
مضخة مياه كهربائية HEV أو السيارات الكهربائية ، تبريد البطارية ، مضخة المبرد ، مضخة السيارة الكهربائية
مضخة مياه كهربائية للسيارات سلسلة DKB80
تعزيز / تداول / تردد متغير / ضوضاء منخفضة / مضخة درع / تحكم PWM / ردود فعل إشارة
♣ تطبيقات
تنطبق على HEV (السيارة الكهربائية الهجينة) و EV (المركبات الكهربائية) والقطارات والسفن وغيرها من أنظمة تداول التدفئة والتبريد.
1. السيارة الكهربائية الهجينة (HEV) ، المحرك ذو المدى الطويل للمركبة الكهربائية (EREV) والتحكم في دورة تبريد النظام.
2. محرك كهربائي نقي للحافلات الصغيرة والتحكم في دورة تبريد النظام ، ودورة التدفئة والتبريد الإضافية للبطارية.
3. دورة تبريد الشاحن التربيني.
4. دورة تبريد مياه المحرك.
5. 12KW دورة مياه التسخين المسبق.
6. استخدامات أخرى لنظام التبريد.
♣ الميزات
♦ مضخة طرد مركزي أحادية المرحلة
♦ انتقال القوة المغناطيسية (هيكل مضخة الدرع)
♦ محرك DC بدون فرش عالي الكفاءة ، واستهلاك منخفض للطاقة ، وكفاءة عالية ، وعمر خدمة طويل.
♦ مع درجة حرارة تشغيل واسعة النطاق
♦ التحكم في سرعة إشارة PWM (ردود فعل إشارة PG اختيارية)
♦ مع التحكم في التدفق المستمر
♦ حماية قطبية عكسية
♦ حماية التشغيل الجاف
♦ زيادة الجهد ، على الحماية الحالية
♦ الزائد ، حماية درجة الحرارة الزائدة
♦ مكونات إلكترونية للسيارات
♣ الوصف الفني (الأجزاء الملامسة للسائل)
مبيت رأس المضخة: PPS + GF
المكره: PPS + GF
تجويف الدرع: PPS + GF
محمل العمود: مواد مركبة من راتينج الكربون + غسالة سيراميك زركونيا
رمح: رمح مجوف الفولاذ المقاوم للصدأ
الدوار: حقن النايلون معبأة
حلقة الختم: EPDM
♣ جهاز القيادة (بما في ذلك المحرك)
مغناطيس كهربائي للقيادة: مغناطيس + تعبئة حقن نايلون
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك بدون فرش
إطار سلك المحرك: PPA + GF (أبيض)
مبيت المضخة: سبائك الألومنيوم
الحامل: الفولاذ المقاوم للصدأ SUS 304
طوق القوس: الفولاذ المقاوم للصدأ 304 الأمريكي + حلقة مطاطية التخميد
مقاوم للماء على أساس تصنيف IP67 (en60529)
الموصل: 3 دبابيس أو 4 دبابيس (مع ملاحظات إشارة PG)
قطر الفوهة: 22.6 مم (القطر الداخلي: 16 مم)
♣ مواصفات النموذج
DKB80-12A (SR / PG)
DKB80-24A (SR / PG)
مع لاحقة نموذج كتيفة التركيب: SR (على سبيل المثال: DKB80-12ASR)
مع لاحقة نموذج دبوس إشارة PG: PG (على سبيل المثال: DKB80-12APG)
♣ تعليمات التركيب
مضخات سلسلة DKB80 هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر الدافع دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.
1: لا ينبغي أن تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 30 ثانية (بعد 30 ثانية من التشغيل الجاف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، كما يزيد من التآكل في العمود وجلبة العمود.
2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.
3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.
5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة
الكوع (انظر الشكل 2).
7: لا تستخدم مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.
♣ معلمة درجة الحرارة
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 100 درجة مئوية (-40 درجة فهرنهايت إلى + 212 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
♣ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
♣ نطاق الجهد
مضخة مياه مصنفة 12 فولت ، نطاق عملي 9 فولت - 16 فولت
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 30 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.
سائل متوسط: ماء نقي ، خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
♣ المعلمة الكهربائية
جهد العمل (VDC) | الطاقة المقدرة (W) | أقصى تدفق (L / H) | ماكس هيد (م) | الوزن (جرام) |
9 فولت - 16 فولت (12 فولت) | 80 واط | 1800 لتر / ساعة | 10 م | 750 جرام |
18 فولت - 30 فولت (24 فولت) | 80 واط | 1800 لتر / ساعة | 10 م | 750 جرام |
♣ نموذج الموصل والدبابيس
♣ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
3. من أجل تقليل مقاومة الماء ، يجب تقليل عدد الكوع في الأنابيب في التركيب قدر الإمكان ، وتأكد من عدم وجود أي كوع على بعد 20 سم من المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة.
♣ مخطط منحنى
الأبعاد الكلية

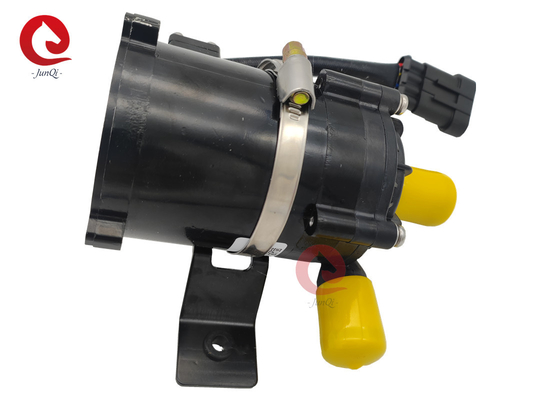

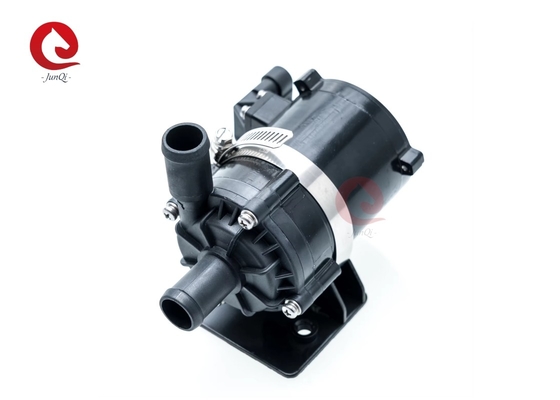

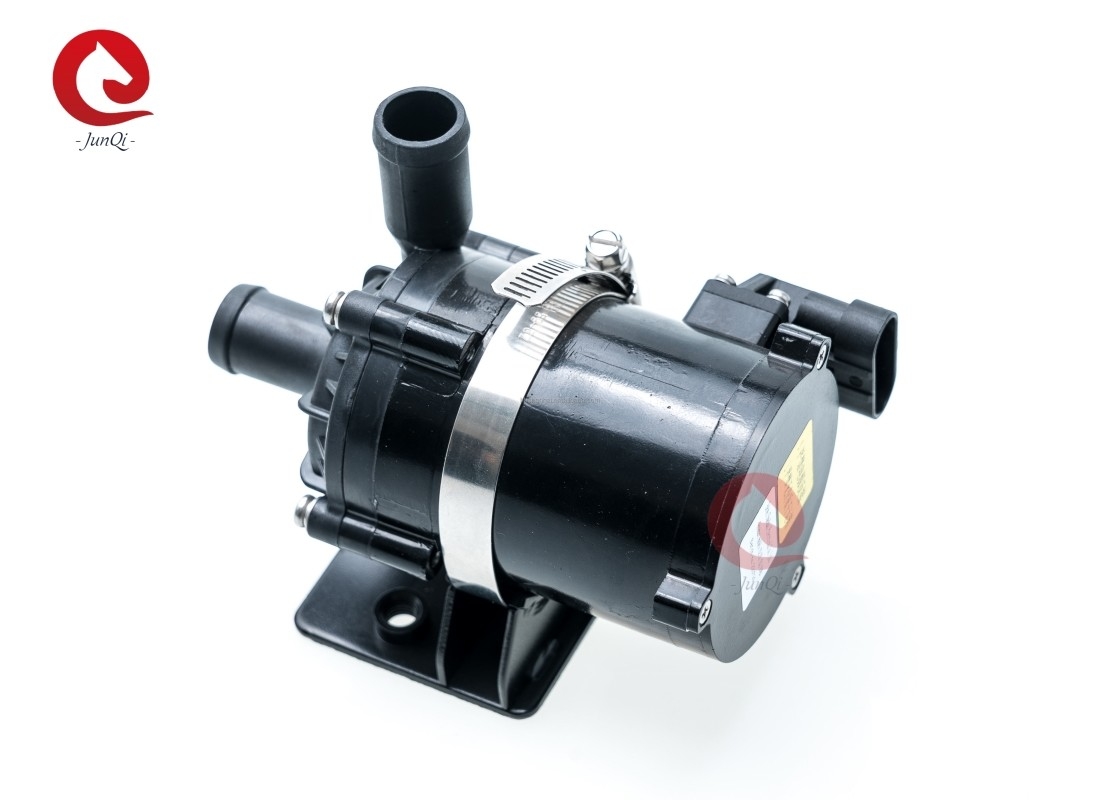

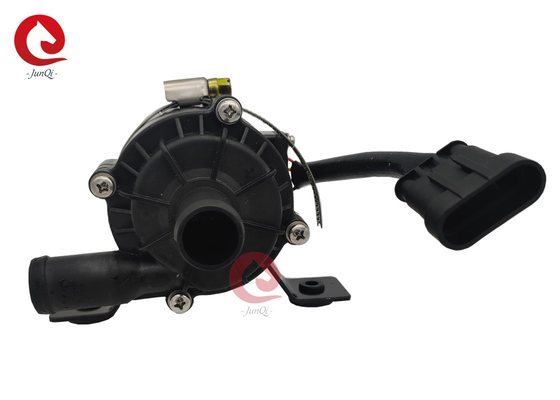

مساعد تبريد 12 / 24VDC 80W صور مضخة مياه كهربائية للسيارات |
