| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | junqi |
| إصدار الشهادات: | IS9001, TS16949,CE |
| رقم الموديل: | JP-BL43-408T |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotialbe |
| تفاصيل التغليف: | مناسبة للتصدير |
| وقت التسليم: | على أساس الطلب ، |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000set / شهر |
| النموذج: | JP-BL43-408T | المواد: | PPS + GF ، غير القابل للصدأ |
|---|---|---|---|
| الجهد: | 24VDC (18V-32VDC) | القوة: | 240 واط |
| معدل التدفق المقدر: | 2400 لتر / ساعة | رأس: | 17 م |
| التطبيق: | الحافلات الهجينة والمركبات الكهربائية | ||
| إبراز: | مضخة مياه التبريد 17m,مضخة تبريد المياه 24VDC,مضخة مياه التبريد TS16949 |
||

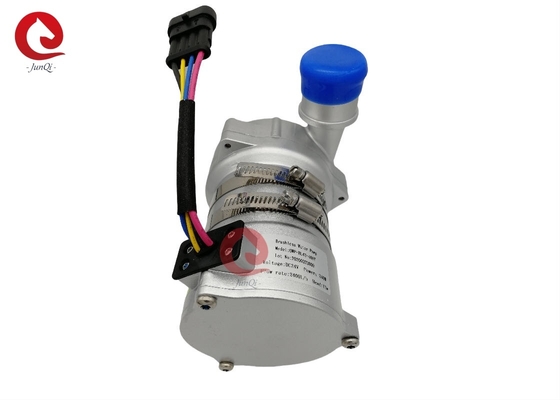

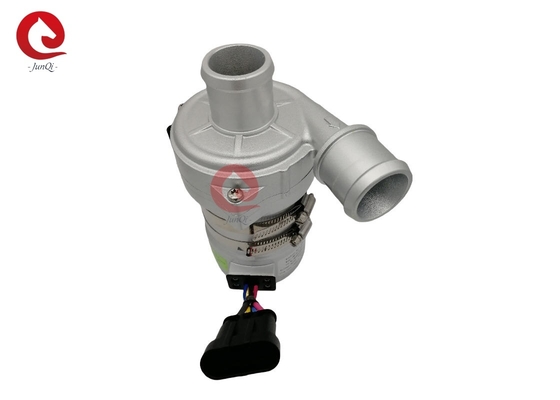

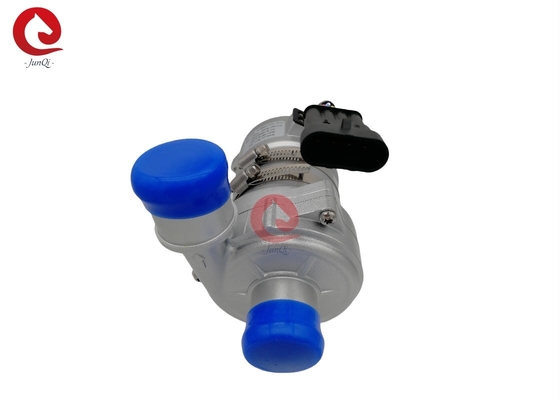

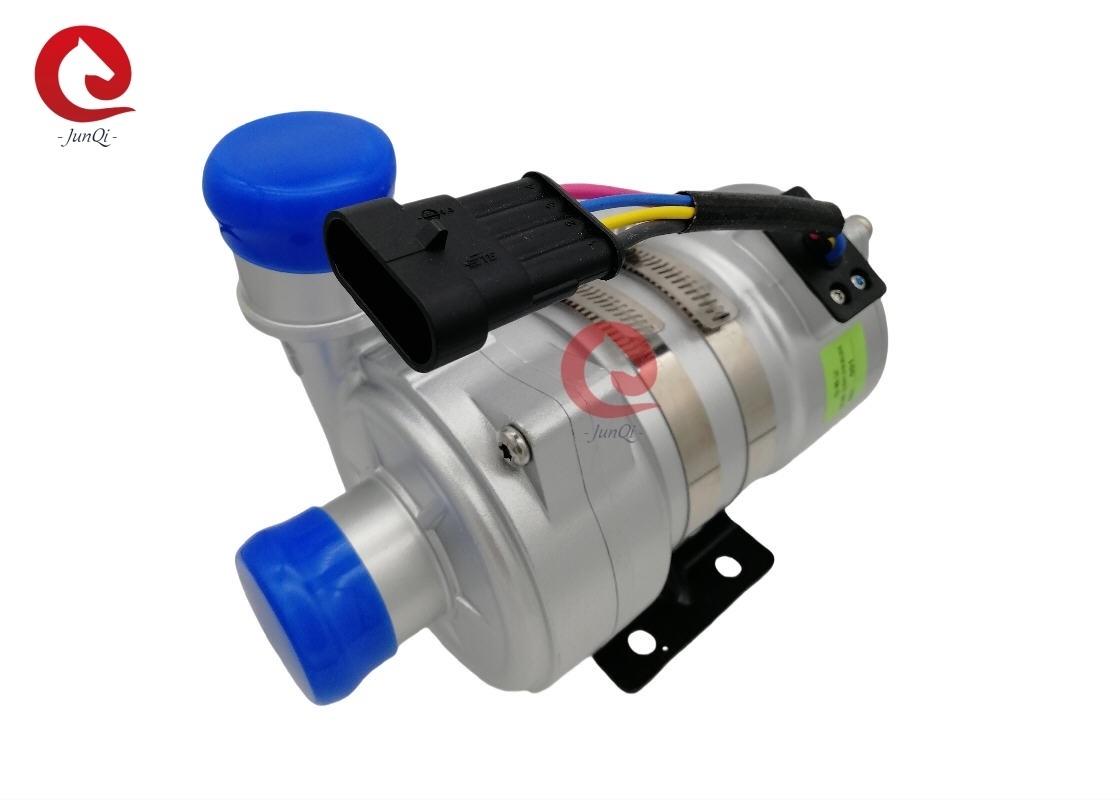

مضخة مياه كهربائية بدون فرش بجهد 24 فولت 240 واط للسيارات لمركبات الحافلات الكهربائية/مركبات PHEV لتبريد السوائل مع PWM
مضخة تعزيز/دوران/متغيرة التردد/منخفضة الضوضاء/طرد مركزي
التحكم في PWM/تشخيص الأعطال
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وأنظمة دوران التدفئة والتبريد الأخرى.
■ الميزات
◆ مضخة طرد مركزي
◆ انتقال القوة المغناطيسية
◆ محرك DC بدون فرش عالي الكفاءة، استهلاك منخفض للطاقة، كفاءة عالية، عمر خدمة طويل.
◆ مع نطاق واسع من درجة حرارة التشغيل
◆ التحكم في سرعة إشارة PWM
◆ إخراج إشارة التشخيص
◆ مع التحكم في التدفق المستمر
◆ حماية قطبية عكسية
◆ حماية التشغيل الجاف
◆ حماية من الجهد الزائد والتيار الزائد
◆ حماية من الحمل الزائد ودرجة الحرارة الزائدة
■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
غطاء رأس المضخة: سبائك الألومنيوم المصبوبة بالقالب
المكره: PPS+GF
تجويف الدرع: PPS+GF
جلبة العمود: مواد مركبة من كربوروندوم
العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)
غطاء المغناطيس: كبسولات بلاستيكية PPS
حلقة الختم: EPDM
EMC: الدرجة 3
الضوضاء: ≤61 ديسيبل
■ جهاز القيادة (بما في ذلك المحرك)
الدوّار: مغناطيس مغلف بالبلاستيك PPS
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
المحرك: محرك DC بدون فرش
إطار سلك المحرك: PPA GF
غطاء المضخة: علبة ألومنيوم مصبوبة بالقالب مع طلاء بالرمل والأنودة + طلاء مسحوق PE.
الحامل: فولاذ
طوق الحامل: الفولاذ المقاوم للصدأ US 304
مقاومة للماء بناءً على تصنيف IP68 (en60529)
طراز الموصل: AMP282106-1 (القابس المتوافق AMP282088-1)
قطر الفوهة: 38 مم (1.5 بوصة)
■ تعليمات التركيب
مضخات سلسلة JP-BL43-408T هي مضخات طرد مركزي تتطلب التعبئة المسبقة،
يتم تركيب المضخة في أدنى موضع في النظام لضمان غمر المكره دائمًا في السائل، أو ملء المضخة مسبقًا قبل التشغيل.
1: يجب ألا تعمل المضخة جافة، على الرغم من أنها يمكن أن تعمل جافة لمدة 15 دقيقة (بعد 15 دقيقة من التشغيل الجاف، ستتوقف تلقائيًا)، سيؤدي التشغيل الجاف إلى إحداث ضوضاء، مما يزيد أيضًا من التآكل على العمود وجلبة العمود.
2: استخدم الأنبوب ذي القطر الموصى به لتوصيل مدخل المضخة، إذا كنت تستخدم خرطومًا بقطر أصغر لمدخل المضخة، بسبب الضغط السلبي في المضخة، فإن الهواء الخارجي يدخل إلى المضخة بسهولة أكبر عبر خط الأنابيب، مما يؤدي إلى تدهور أداء المضخة، وتتسبب فقاعات الهواء أيضًا في إتلاف المضخة.
3: كما يظهر من اتجاه مدخل المضخة، يدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند التركيب رأسيًا، يجب أن يكون منفذ المخرج متجهًا لأعلى.
5: لتجنب التشغيل الجاف (العالق في المكره)، يجب أن يكون منفذ مخرج مضخة المياه رأسيًا أو في الجزء العلوي من المكره. (انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل رأسيًا (أو عدم وجود كوع في 20 سم) لجعل الهواء يخرج بسهولة، يجب ألا يستخدم أنبوب المخرج كوعًا أقل من 90 درجة (انظر الشكل 2).
7: لا يمكن استخدام ماء البحر أو أي تلوث شديد آخر مع سائل شوائب حبيبي كبير كوسيط سائل.
■ معلمة درجة الحرارة
درجة حرارة السائل المتوسط: -40℃ إلى +85℃ (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
درجة حرارة البيئة العاملة: -40℃ إلى +120℃ (-40 درجة فهرنهايت إلى +248 درجة فهرنهايت)
درجة حرارة التخزين: -40℃ إلى +70℃ (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
(حتى 100℃، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100℃ (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الجهد المقنن ودرجة حرارة محيطة تبلغ 36℃ (86 درجة فهرنهايت).
■ نطاق الجهد
مضخة مياه مصنفة 24 فولت، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة، إلا أن الجهد ودرجة الحرارة المفرطة أو المنخفضة جدًا ستؤثر على عمر خدمة المحرك، ولا يمكن تعريض المضخة للإشعاع الحراري المحيط.
السائل المتوسط: خليط سائل (ماء مع أقل من 60٪ جلايكول)
■ المعلمة الكهربائية
|
جهد التشغيل (VDC) |
الطاقة المقدرة (W) |
التدفق المقنن (L/H) |
الأبعاد (مم) |
الوزن (جم) |
| 18 فولت-32 فولت (24 فولت) | 240 واط | Q=2400L/H, H=17m | 185*90*155 | 2200 جم |
طراز الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):
| AMP282106-1 | 1 (أسود) | 2 (أصفر) | 3 (أزرق) | 4 (أحمر) |
| (القابس المتوافق AMP282088-1) | GND | تغذية راجعة للأعطال | PWM | +24 فولت |
■ خاصية PWM
| دورة العمل | الوصف | ملاحظة: 1: خطأ القياس في دورة عمل PWM ±2% 2: جهد PWM: 24VDC، التردد: 1 كيلو هرتز 3: تردد PWM الموصى به: 500 هرتز 4: يوصى باستخدام 0٪ كفصل PWM |
| 0٪≤duty≤15% | وضع PWM (إيقاف) | |
| 15٪≤duty≤20% | وضع PWM (الحد الأدنى للسرعة) | |
| 20٪≤duty≤80% | وضع PWM (نطاق التحكم في السرعة الخطية) | |
| 80٪≤duty≤100% | وضع PWM (الحد الأقصى للسرعة) |
| قطر السلك. | أطول سلك مستخدم * |
| 24 فولت | |
| 1.5 مم² | 16 م |
| 2.5 مم² | 25 م |
| 3 مم² | 31 م |
| 4 مم² | 40 م |
حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)
* تعني طول السلك المسافة من المضخة إلى البطارية
■ التحذيرات
1. درجة حرارة البيئة العاملة: -40℃--120℃، يجب محاولة تجنب الاقتراب من نظام الأنابيب التفريغية الحفزية ثلاثية العناصر والمحرك أثناء التثبيت، وضمان درجة حرارة بيئة العمل.
2. يجب أن يكون موضع تركيب مضخة المياه قريبًا قدر الإمكان من مستوى الماء المنخفض، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة، فالغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء، وتجنب التشويش وانسداد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء
■ البعد الخارجي
