| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JEUNKEI |
| إصدار الشهادات: | ISO9001, RoHs,CE |
| رقم الموديل: | JQ28STH45/51-28PG |
| الحد الأدنى لكمية: | 5 قطع (عينة متاحة) |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |

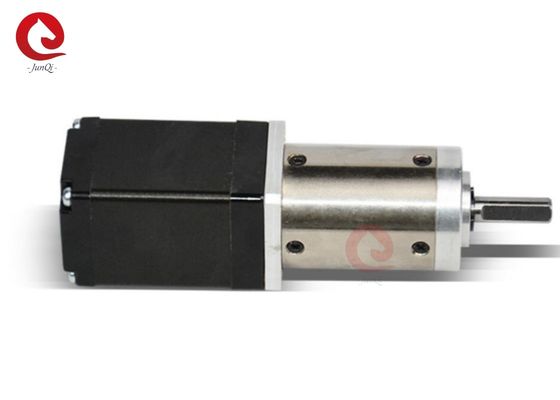

| الاسم: | محرك خطوي ذو علبة تروس كوكبية Nema11 | النموذج رقم: | JQ28STH45/51-28PG |
|---|---|---|---|
| الجهد الاسمي: | 3.4/4.4 فولت | الحالية / المرحلة: | 0.95 أ |
| أسلاك التوصيل: | 6 | نسبة الانخفاض: | 3.71/5.18/14/19/27/51/72/100/139/189 |
| مادة تروس الحلقة: | المعدن | نطاق الحمل المسموح به: | 1.2 نيوتن متر ~ 4.0 نيوتن متر |
| الضمان: | 12 شهراً | خيار: | المشفر، علبة التروس، الموصل، الفرامل |
| إبراز: | ماكينة ماكينة ماكينة ماكينة,محرك خطوة هجين 28 ملم,محرك الدرج الهجين للصندوق الكوكبي,28mm hybrid stepper motor,Planetary Gearbox hybrid stepper motor |
||
المواصفات الخاصة بمحرك JQ28STH الهجين:
| رقم الطراز |
مقيّم الجهد |
الحالية المرحلة |
المقاومة المرحلة |
الحثية/ المرحلة |
الممتلكات عزم الدوران |
# من الرؤوس |
الدوار العاطفة |
الوزن |
| V | أ | Ω | mH | كيلوغرام | g-cm2 | كيلوغرام | ||
| JQ28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JQ28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
علبة التروس الكوكبية
مادة الحلقة: المعدن
محامل عند الخروج: محامل الكرات
الحمل الشعاعي ((10 ملم من الشبكة): 100N
الحمل المحوري للعمود: 50N
مساحة الشعاعية للعمود (قريبة من اللحاء): ≤0.07mm
مساحة المحور: ≤0.3mm
المواصفات الخاصة بمعلمات علبة التروس الكوكبية:
| الحد | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 |
| عدد القطارات | 1 | 2 | 3 | 4 | ||||||
| الطول ((L2) (ملم) | 29.0 | 36.1 | 43.0 | 49.9 | ||||||
| القوة الدوالية القياسية القصوى (kg.cm) | 12 | 20 | 40 | 40 | ||||||
| عزم دوران مسموح به لفترة قصيرة (kg.cm) | 40 | 60 | 120 | 120 | ||||||
| الكفاءة (%) | 90 | 81 | 73 | 66 | ||||||
| رد فعل مضاد عند عدم الحمل | 0.6 درجة | 1.0 درجة | 1.5 درجة | 1.5 درجة | ||||||
| الوزن (غ) | 75 | 97 | 119 | 141 | ||||||
يمكن تصميم المحرك وتصنيعه بناء على الطلب المخصص.
أبعاد محرك صندوق التروس الكوكبي:
