لخلق قيمة للعملاء. النزاهة والفوز.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JEUNKEI |
| إصدار الشهادات: | ISO9001,CE |
| رقم الموديل: | JQ22SBL50-G4.29 (H42205021) |
| الحد الأدنى لكمية: | 5 قطع (عينة متاحة) |
|---|---|
| الأسعار: | USD80-USD125/PC |
| تفاصيل التغليف: | جناح للتصدير |
| وقت التسليم: | تعتمد على كمية الطلب / قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000pcs شهريا |

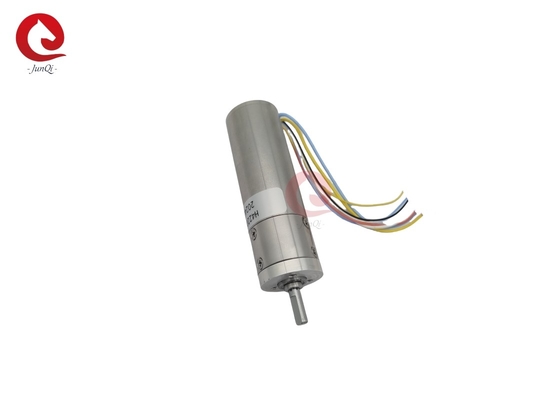

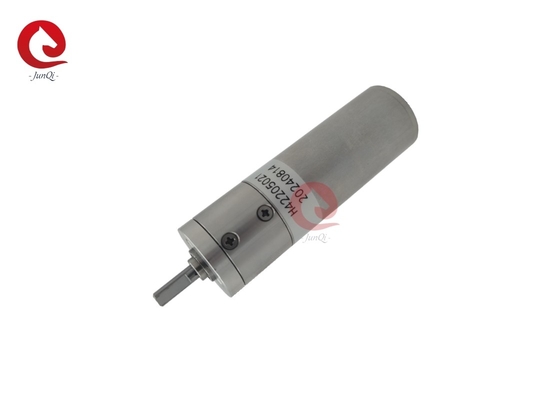

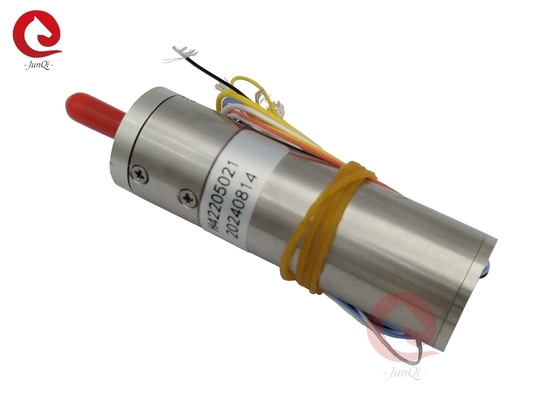

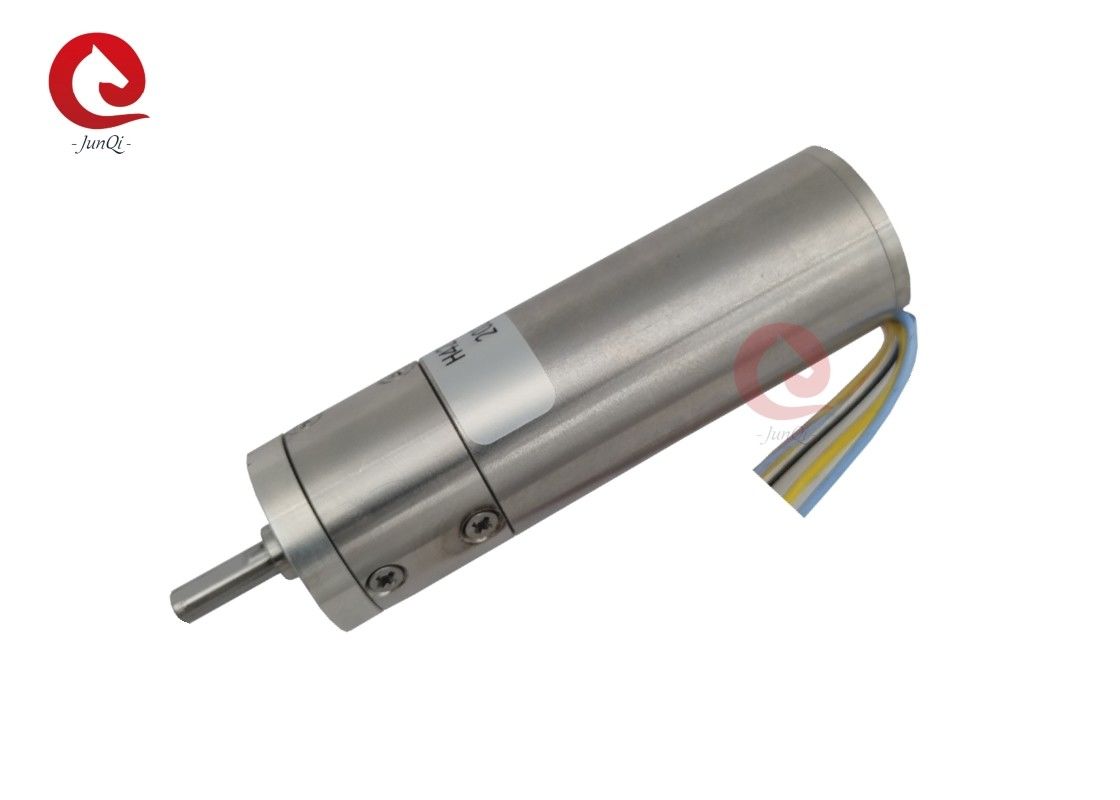

| الاسم: | محرك BLDC بدون فتحات | النموذج رقم: | JQ22SBL50-G4.29 (H42205021) |
|---|---|---|---|
| النوع: | بدون فتحة | الجهد: | 24 فولت |
| السرعة المسجلة: | 7695 دورة في الدقيقة | تصنيف عزم الدوران: | 89.93 مليون نيوتن متر |
| نسبة والعتاد: | 4.29 | الشكل: | مستديرة |
| الضمان: | 12 شهراً | الوزن: | 176 جرام |
| إبراز: | محرك التيار المتردد بدون فرشاة عالي الدوران 24 فولت,محرك ثابت بدون فرشاة ذو عزم دوران عالي 7700 دورة في الدقيقة,محرك التيار المتحرك بدون فتحة عالية العزم بدون فرشاة,7700rpm high torque brushless dc motor,Slotless high torque brushless dc motor |
||
JQ22SBL50-G4.29 معايير محرك التروس BLDC:
| النموذج | الوحدة | JQ22SBL50-G4.29 (H42205021) |
| السرعة المسجلة | rpm | 7695 |
| عزم الدوران القياسي | mN.m | 89.93 |
| نسبة التخفيض | 4.29 | |
| الكفاءة | % | 90 |
| متوسط ردود الفعل | ° | 1 |
| الوزن | g | 176 |
بيانات المحرك JQ22SBL50
| النموذج | JQ22SBL50 | |
| الجهد القياسي | V | 24 |
| السرعة المسجلة | rpm | 33010 ± 10% |
| التيار المسموح به ((ماكس، التيار المستمر)) | أ | 3.8أ |
| عزم الدوران الاسمي ((ماكس.عزم الدوران المستمر) | mNm | 23.3 |
| الطاقة المسجلة | W | 78.5 |
| لا توجد سرعة تحميل | rpm | 35000±10% |
| لا يوجد تيار تحميل | mA | 230±50% |
| التيار الوقائي | أ | 63.0 |
| عزم الدوران | mNm | 409.7 |
| الكفاءة القصوى | % | 88 |
| المقاومة النهائية من مرحلة إلى مرحلة | Ω | 0.38±10% |
| الحثية النهائية من مرحلة إلى مرحلة |
μH
|
128±20% |
| ثابت الـ EMF الخلفي | mV/rpm | 0.68 |
| ثابت العزم | mNm/A | 6.52 |
| ثابت السرعة | rpm/V | 1464 |
| ثابت التيار | A/MnM | 0.153 |
| منحدر السرعة / عزم الدوران | rpm/mNm | 85.42 |
| ثابت الزمن الميكانيكي | ms | 2.46 |
| عجز الدوار | gcm2 | 2.75 |
| نطاق درجة حرارة التشغيل | °C | -40~+85 |
| الحد الأقصى المسموح به من التلف | °C | +155 |
| مواد السكن | الفولاذ المقاوم للصدأ | |
| عدد الأقطاب | 2 | |
| عدد المراحل | 3 | |
| وزن المحرك | g | 126 |
الرسم البياني للجهاز:
| خط المحرك 0.5mm2 | خط القاعة 0.1mm2 | ||||||
| يو | V | W | Vالقاعة 5-24VDC | الـ GND | هـيو | هـV | هـW |
| أصفر | الأبيض | الأزرق | أحمر | أسود | أصفر | الأبيض | الأزرق |
يمكننا توفير خدمة إضافية:
إذا كان هذا المحرك لا تتطابق مع طلبك. يرجى الشعور بالحرية في الاتصال بنا، يمكننا أن تجعل مخصصة العمود / التلف / تصميم شراع / كابل / رابط.سوف نعمل جنبا إلى جنب معك وفريقك لتصميم المحرك الذي سوف تناسب الاحتياجات الدقيقة لتطبيقككل الهندسة والدعم يتم في المنزل.
خدمة الملحقات: الفرامل ، المكونات ، مكشف
تصميم مخصص: تدوير مخصص، فليانج مخصص، عمود مخصص...
الأسئلة الشائعة:
س: كم مدة التوصيل للطلبات؟
الجواب: وقت التوصيل: 4 أسابيع بعد استلام الودائع
س: ما هو تأمين التجارة الخاص بك؟
A: 100٪ حماية جودة المنتج.
100% من المنتج في الوقت المناسب حماية الشحن.
حماية دفع بنسبة 100% للمبلغ المغطى
س: ما هو MOQ؟
الجواب: 5PCS. الطلب الصغير مرحب به.
س: هل تصنع منتجات مخصصة؟
ج:نعم،نحن نقبل ذلك.
س: عن بعد بيع سيريف؟
ج: خدمة ما بعد البيع على مدار الساعة
س: ماذا أفعل إذا لم أكن راضيا عن منتجك؟
ج: إذا كان هناك عيوب في جودته، يمكننا أن نبدل واحدة جيدة لك.
عموماً، هذه المشكلة نادرة.
س: ما هو مدة الدفع؟
A: T / T و Paypal تستخدم أكثر، يرجى الاتصال بنا للتفاصيل
س: ما هو مستوى جودة منتجك؟
ج: نحن ننتج جودة جيدة، ونرفض إنتاج جودة منخفضة.
توفر تكنولوجيا محركات التيار المباشر بدون فرشاة العديد من المزايا بما في ذلك نسبة العزم العكسي العالية إلى الوزن ، وزيادة الكفاءة والموثوقية ، والحد من الضوضاء وطول العمر مقارنة بمحركات التيار المباشر المفرشحة.
إحدى مزايا محركات التيار المتردد بدون فرشاة مع الدوار الداخلي تكمن في تفريغها الأفضل للحرارة المولدة.كثافة التدفق أعلى وإنتاج العزم أكثر فعالية وكفاءةتوفر مجموعة محركات "جونكي" الدولية ذات الفتحات "بل دي سي" قطرات تتراوح من 22 إلى 86 ملم مع عزم دوران مقيّم يصل إلى 2.2Nm.
