لخلق قيمة للعملاء. النزاهة والفوز.
 |
| مكان المنشأ: | تشانغتشو ، الصين |
| اسم العلامة التجارية: | Junqi |
| إصدار الشهادات: | CE, RoHs, REACH |
| رقم الموديل: | JQ42RBL / 42JMG50K |
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | USD40-90/PC Negotiable |
| تفاصيل التغليف: | CTN |
| وقت التسليم: | 4 أسابيع بعد الحصول على الدفع (الأساس عند الطلب) ، |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 10000set / month |
| يكتب: | محرك DC بدون فرشاة للصندوق الكوكبي | رقم الموديل: | JQ42RBL/42JMG50K |
|---|---|---|---|
| حجم الإطار: | 42mm | نوع اللف: | ดาว |
| عزم الدوران المقدر: | 0.5 نيوتن متر ~ 5 نيوتن متر | عدد الأعمدة: | 8 |
| عدد المرحلة: | 3 | الجهد المقنن: | 24VDC |
| السرعة المقدرة: | 7.1 ~ 1099 دورة في الدقيقة | الاستخدام: | القارب، السيارة، الدراجة الكهربائية، المروحة، الأجهزة المنزلية، الأوتوماتيكية الصناعية |
| شكل: | دائري | ||
| إبراز: | محرك تخفيض التروس 24 فولت,محرك تخفيض التروس 42JMG50K,5.0N.m |
||

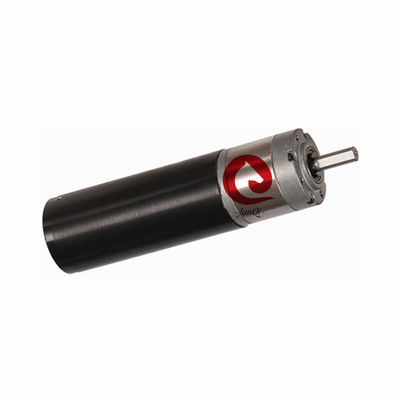

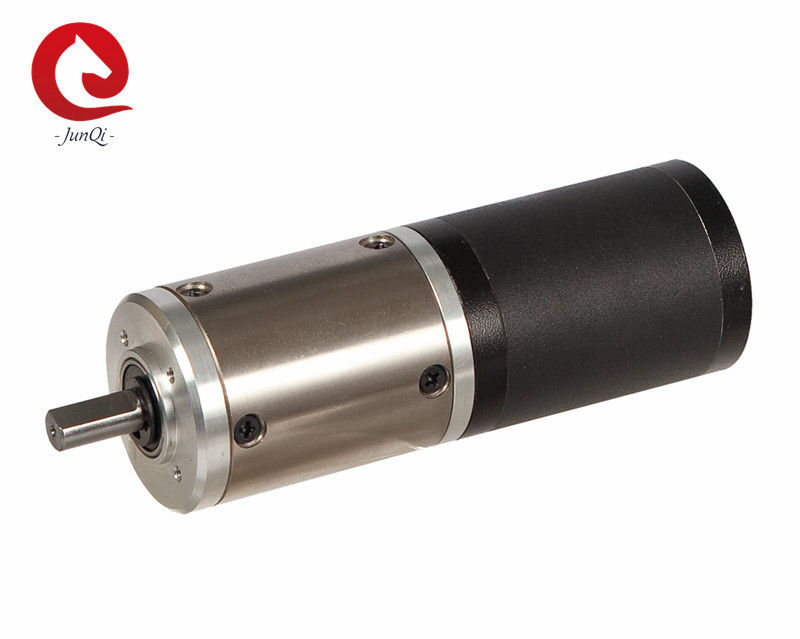

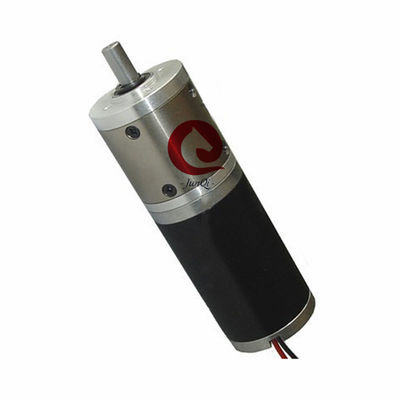

علبة تروس كوكبية Dia 42mm، عزم الدوران المقدر 0.5 نيوتن متر ~ 5.0 نيوتن متر 24 فولت تيار مستمر 4000 دورة في الدقيقة JQ42RBL/42JMG50K محرك تخفيض
الميزات:
كفاءة عالية وضوضاء منخفضة.
متين وعمر خدمة طويل.
مناسب لأعمال DIY أو الأعمال الميكانيكية.
رسم تخطيطي للأسلاك:
| النوع | اللون | الوظائف |
|
UL1007 AWG26 |
أزرق | Vcc |
| أصفر | ها | |
| بني | Hb | |
| أحمر | Hc | |
| أخضر | GND | |
|
UL1007 AWG22 |
أحمر | المرحلة U |
| بني | المرحلة V | |
| أسود | المرحلة W |
مواصفات محرك القيادة:
| العنصر | الوحدة | JQ42RBL30-2455 | JQ42RBL60-2454 |
| عدد الأقطاب | 8 | 8 | |
| عدد المراحل | 3 | 3 | |
| الجهد المقنن | VDC | 24 | 24 |
| سرعة عدم التحميل | دورة في الدقيقة | 5500 | 5400 |
| السرعة المقدرة | دورة في الدقيقة | 4000 | 4200 |
| عزم الدوران المقنن | mN.m | 20 | 56 |
| الطاقة المقدرة | W | 8.4 | 25 |
| عزم الدوران الأقصى | mN.m | 60 | 170 |
| التيار الأقصى | A | 1.7 | 4.4 |
| مقاومة الخط إلى الخط | أوم@20℃ | 5.9 | 1.6 |
| الحث من الخط إلى الخط | mH | 5.1 | 1.94 |
**ملاحظات: أعلاه هو محرك قياسي، يمكننا تصميمه وتصنيعه بناءً على طلب مخصص!!
الحجم الميكانيكي:
البيانات الفنية لمحرك تروس التيار المستمر بدون فرش:
بيانات محرك تروس JQ42RBL30-2445
| نسبة التخفيض | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| عدد مجموعات التروس | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| طول علبة التروس (L) | مم | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| سرعة عدم التحميل | دورة في الدقيقة | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| السرعة المقدرة | دورة في الدقيقة | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| عزم الدوران المقنن | نيوتن متر | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
الحمل الأقصى المسموح به في وقت قصير |
نيوتن متر | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
بيانات محرك تروس JQ33RBL80-2490
| نسبة التخفيض | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| عدد مجموعات التروس | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| طول علبة التروس (L) | مم | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| سرعة عدم التحميل | دورة في الدقيقة | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| السرعة المقدرة | دورة في الدقيقة | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| عزم الدوران المقنن | نيوتن متر | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
الحمل الأقصى المسموح به في وقت قصير |
نيوتن متر | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
يمكننا توفير خدمة إضافية:
إذا كان هذا المحرك لا يتناسب مع طلبك. لا تتردد في الاتصال بنا، يمكننا عمل عمود / لف / شفة تثبيت / كابل / موصل مخصص. سنعمل جنبًا إلى جنب معك ومع فريقك لتصميم محرك يناسب الاحتياجات الدقيقة لتطبيقك. يتم كل الهندسة والدعم داخليًا.
خدمة الملحقات: الفرامل، الموصل، المشفر
تصميم مخصص: لف مخصص، شفة مخصصة، عمود مخصص....
الأسئلة الشائعة:
س: ما هي المدة الزمنية لتسليم الطلبات؟
ج: المهلة الزمنية: 4 أسابيع بعد استلام الإيداع
س: ما هو ضمان التجارة الخاص بك؟
ج: حماية جودة المنتج بنسبة 100%.
حماية شحن المنتج في الوقت المحدد بنسبة 100%.
حماية الدفع بنسبة 100% للمبلغ الذي تغطيه.
س: ما هو الحد الأدنى لكمية الطلب؟
ج: 5 قطع. نرحب بالطلبات الصغيرة.
س: هل تقومون بعمل منتج مخصص؟
ج: نعم، نحن نقبل ذلك.
س: حول خدمة ما بعد البيع؟
ج: خدمات ما بعد البيع 24/7.
س: ما هو مستوى جودة منتجك؟
ج: ننتج جودة جيدة، ونرفض إنتاج جودة منخفضة.
محرك علبة تروس NEMA17 BLDC Plaetary :
