لخلق قيمة للعملاء. النزاهة والفوز.
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | junqi |
| إصدار الشهادات: | IS9001, TS16949,CE |
| رقم الموديل: | OWP-BL43-408T |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotialbe |
| تفاصيل التغليف: | مناسبة للتصدير |
| وقت التسليم: | على أساس الطلب ، |
| شروط الدفع: | T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 1000set / شهر |
| نموذج: | OWP-BL43-408T | مواد: | PPS + GF ، غير القابل للصدأ |
|---|---|---|---|
| الجهد االكهربى: | 24VDC (18V-32VDC) | قوة: | 240 واط |
| معدل التدفق المقدر: | 2400 لتر / ساعة | رئيس: | 17 م |
| تطبيق: | الحافلات الهجينة والمركبات الكهربائية | ||
| تسليط الضوء: | DC24V Brushless DC Motor Water Pump,DC24V bldc Motor Pump,240W Brushless DC Motor Water Pump |
||

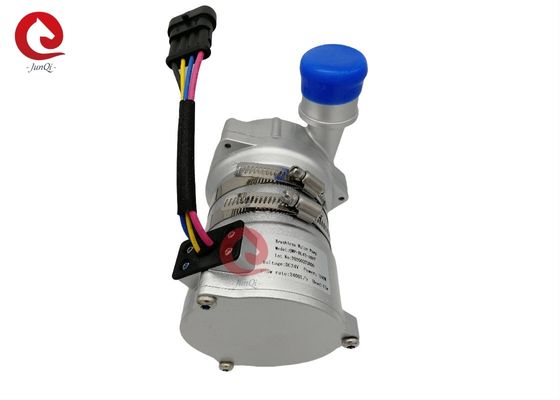

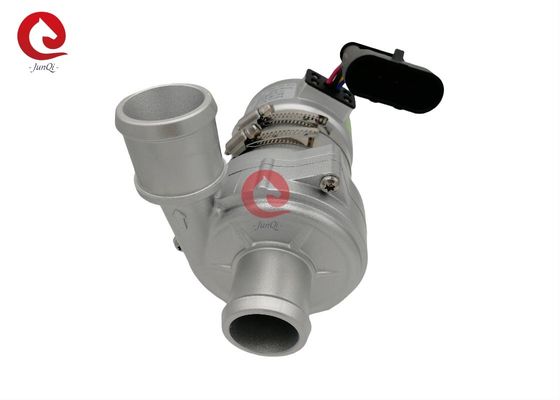

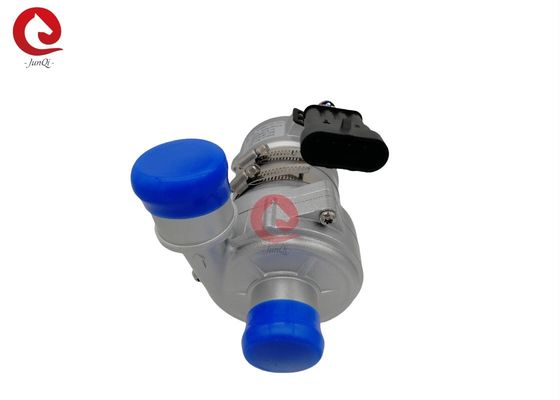

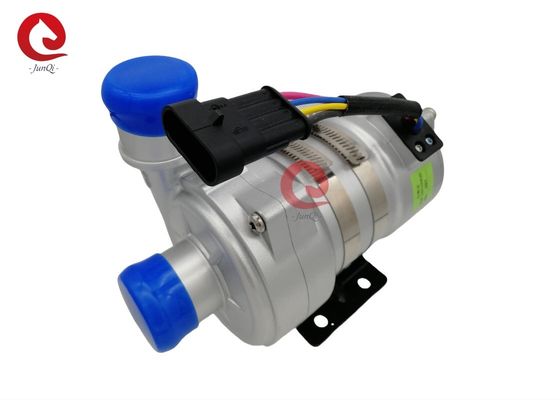

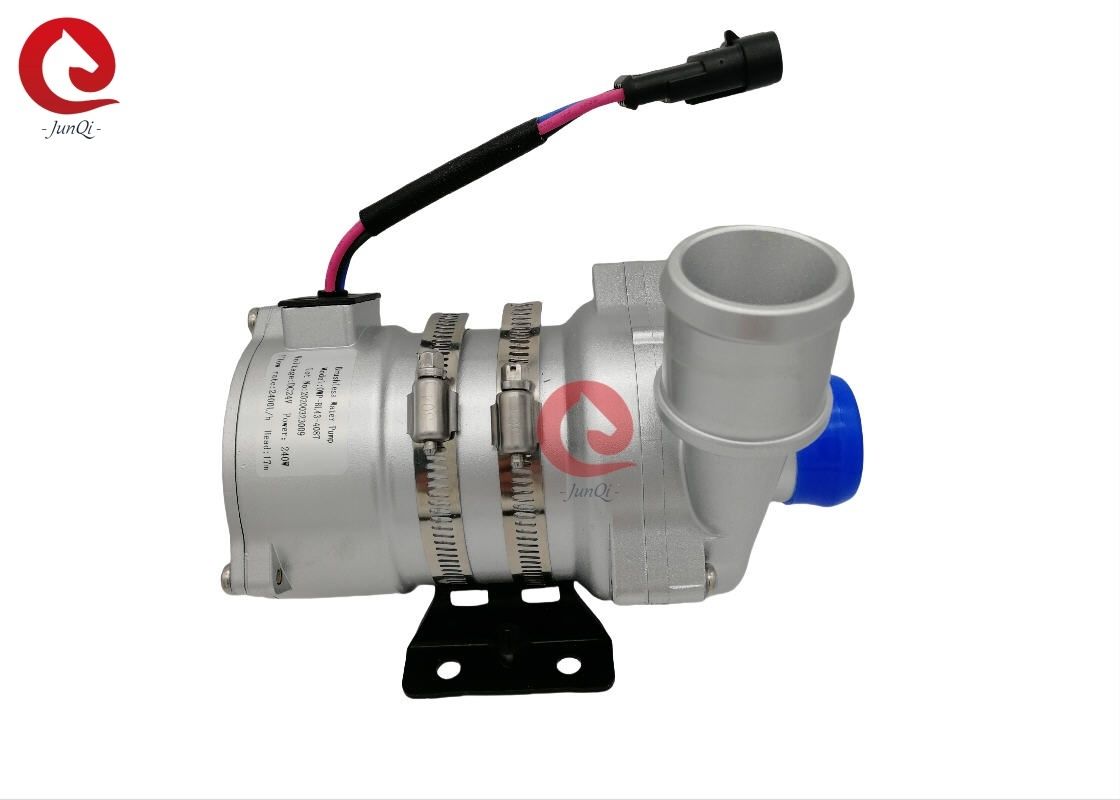

مضخة مياه بمحرك كهربائي بدون فرش DC 24 فولت 240 وات لحافلة BEV / PHEV لتداول سائل التبريد مع PWM
التعزيز / الدوران / التردد المتغير / الضجيج المنخفض / مضخة الطرد المركزي
مراقبة PWM / تشخيص الأعطال
■ التطبيقات
تستخدم على نطاق واسع في الحافلات الهجينة وسيارات الركاب الهجينة والمركبات الكهربائية والقطارات والسفن وأنظمة تدوير التدفئة والتبريد الأخرى.
■ الوصف الفني (الأجزاء ذات الصلة الملامسة للسائل)
الإسكان رأس المضخة: يموت الصب سبائك الألومنيوم
المكره: PPS + GF
تجويف الدرع: PPS + GF
كم رمح: المواد المركبة الكربوراندوم
العمود: عمود من الفولاذ المقاوم للصدأ (3CR14)
السكن المغناطيس: كبسولات بلاستيكية PPS
حلقة الختم: EPDM
EMC: الدرجة 3
الضوضاء: ≤61 ديسيبل
■ جهاز القيادة (بما في ذلك المحرك)
دوار القيادة: مغناطيس مغلف بالبلاستيك PPS
البراغي والصواميل: الفولاذ المقاوم للصدأ SUS 304
محرك القيادة: محرك DC بدون فرشات
إطار سلك المحرك: PPA GF
مبيت المضخة: علبة ألومنيوم مصبوبة بالقالب مع سفع رملي وأنودة + طلاء مسحوق PE ..
كتيفة: فولاذ
طوق القوس: فولاذ مقاوم للصدأ 304 أمريكي
مقاوم للماء على أساس تصنيف IP68 (en60529)
نموذج الموصل: AMP282106-1 (التوصيل المتطابق AMP282088-1)
قطر الفوهة: 38 مم (1.5 بوصة)
■ تعليمات التركيب
مضخات سلسلة OWP-BL43-408T هي مضخات طرد مركزي تتطلب تعبئة مسبقة ،
يتم تثبيت المضخة في أدنى موضع في النظام لضمان غمر الدافع دائمًا في السائل ، أو ملء المضخة مسبقًا قبل تشغيل الطاقة.
1: لا ينبغي أن تكون المضخة جافة ، على الرغم من أنها يمكن أن تجف لمدة 15 دقيقة (بعد 15 دقيقة من التجفيف ، ستتوقف تلقائيًا) ، سيؤدي التشغيل الجاف إلى حدوث ضوضاء ، وكذلك زيادة التآكل في العمود وجلبة العمود.
2: استخدم أنبوب القطر الموصى به الذي يربط مدخل المضخة ، إذا كنت تستخدم مدخل مضخة خرطوم قطره أصغر ، نظرًا للضغط السلبي في المضخة ، فإن دخول الهواء الخارجي أسهل إلى المضخة عبر خط الأنابيب ، مما يؤدي إلى تدهور أداء المضخة ، وكذلك فقاعات الهواء تلحق الضرر بالمضخة.
3: كما يُرى من اتجاه مدخل المضخة ، تدور المكره في اتجاه عقارب الساعة (انظر السهم الموجود على منفذ المخرج).
4: يمكن تركيب المضخة رأسيًا أو أفقيًا (انظر الشكل 1) عند تركيبها عموديًا ، يجب أن يكون منفذ المخرج صاعدًا.
5: من أجل تجنب التشغيل الجاف (الهواء عالق في المكره) ، يجب أن يكون منفذ مخرج مضخة المياه عموديًا أو في الجزء العلوي من المكره.(انظر الشكل 1)
6: يجب تركيب الأنبوب المتصل عموديًا (أو بدون كوع في 20 سم) لتسهيل تفريغ الهواء ، ولا ينبغي استخدام أنبوب المخرج أقل من 90 درجة (انظر الشكل 2).
7: لا يمكن استخدام مياه البحر أو غيرها من التلوث الثقيل مع سائل شوائب الحبوب الكبيرة كوسيط سائل.
■ درجة الحرارة معامل
درجة حرارة السائل المتوسطة: -40 درجة فهرنهايت إلى + 85 درجة مئوية (-40 درجة فهرنهايت إلى + 185 درجة فهرنهايت)
درجة حرارة العمل المحيطة: -40 درجة فهرنهايت إلى + 120 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 248 درجة فهرنهايت)
درجة حرارة التخزين: -40 درجة فهرنهايت إلى +70 درجة فهرنهايت (-40 درجة فهرنهايت إلى + 158 درجة فهرنهايت)
(حتى 100 ℃ ، لكنها ستقصر من عمر الخدمة)
■ ضغط النظام
-0.2 إلى 2.5 بار (100 درجة مئوية (212 درجة فهرنهايت).
عمر الخدمة أكثر من 20000 ساعة بناءً على الفولتية المقدرة ودرجة الحرارة المحيطة 36 درجة (86 درجة فهرنهايت).
■ مجال الجهد الكهربائي
مضخة مياه مصنفة 24 فولت ، نطاق عملي 18 فولت - 32 فولت
على الرغم من أنه يمكن استخدام المحرك في نطاق واسع من الجهد ودرجة الحرارة ، إلا أن الجهد الزائد أو المنخفض جدًا ودرجة الحرارة سيؤثران على عمر خدمة المحرك ، لا يمكن أن تتعرض المضخة للإشعاع الحراري المحيط.
سائل متوسط: خليط سائل (ماء يحتوي على أقل من 60٪ جلايكول)
■ المعلمة الكهربائية
|
طاقة كهربائية شغالة (VDC) |
القوة المصنفة (ث) |
تدفق تصنيفا (L / H) |
أبعاد (مم) |
وزن (ز) |
| 18 فولت - 32 فولت (24 فولت) | 240 واط | س = 2400 لتر / ساعة ، ع = 17 م | 185 * 90 * 155 | 2200 جرام |
نموذج الموصل والخصائص الكهربائية المقابلة (انظر الشكل 3):
| AMP282106-1 | 1 (أسود) | 2 (أصفر) | 3 (أزرق) | 4 (أحمر) |
| (التوصيل المتطابق AMP282088-1) | GND | ردود الفعل خطأ | PWM | + 24 فولت |
■شخصية PWM
| دورة العمل | وصف | ملاحظة: 1: خطأ متري لدورة عمل PWM ±2٪ 2: الجهد PWM: 24VDC ، التردد: 1 كيلو هرتز 3: تردد PWM الموصى به: 500 هرتز 4: واجب موصى به 0٪ عند فصل PWM |
| 0٪ ≤ واجب ≤ 15٪ | وضع PWM (توقف) | |
| 15٪ ≤ واجب ≤ 20٪ | وضع PWM (السرعة الدنيا) | |
| 20٪ ≤ واجب 80٪ | وضع PWM (نطاق التحكم في السرعة الخطية) | |
| 80٪ واجب 100٪ | وضع PWM (الحد الأقصى للسرعة) |
| سلك ديا. | أطول سلك تم استخدامه * |
| 24 فولت | |
| 1.5 مم² | 16 م |
| 2.5 مم² | 25 م |
| 3 مم² | 31 م |
| 4 مم² | 40 م |
حجم السلك الموصى به هو (بناءً على انخفاض الجهد بنسبة 3٪)
* طول السلك يعني المسافة من المضخة إلى البطارية
■ الانتباه
1. درجة حرارة العمل المحيطة: -40 --120 ℃ ، يجب محاولة تجنب ما يقرب من ثلاثة عناصر حفاز ، ونظام أنبوب تفريغ الغاز والمحرك أثناء التثبيت ، وضمان درجة حرارة بيئة العمل.
2- يجب أن يكون موضع تركيب مضخة الماء قريبًا قدر الإمكان من مستوى الماء المنخفض ، لإطالة عمر خدمة المضخة.
4. يرجى استخدام المضخة بعيدًا عن البيئة المتربة ، والغبار ضار لتقليل عمر الخدمة
5. انتبه إلى نقاء الماء ، وتجنب الازدحام وسد المكره لتقليل عمر خدمة المضخة
■ معلمة الأداء
■البعد الخارجي
